Danfoss AK-CC55 Single Coil UI

6.377 kr. inkl. moms

Danfoss’ regulator til kølemøbler og kølerum. Den styrer køling, afrimning, alarm og lys i ét møbel eller ét kølerum.

  • Anvendelse: Til ét kølemøbel eller ét kølerum med elektronisk ekspansionsventil (AKV)
  • Display: UI-udgaven har display på fronten
  • Kommunikation: MODBUS er indbygget; LON kræver et tilbehørsmodul
  • Kølemiddel: CO2-kompatibel, og relæerne er godkendt til brandbare kølemidler som R290
  • Montage: Monteres på DIN-skinne

Levering 1–3 hverdage

Varenummer (SKU): 890844083 Kategori:

Beskrivelse

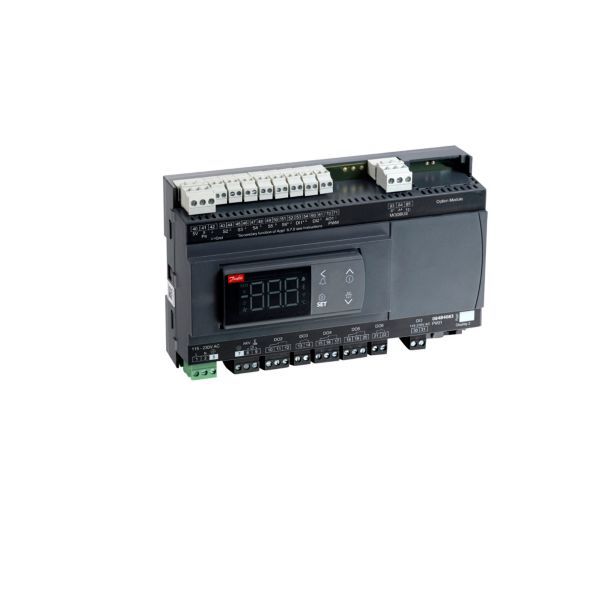

Danfoss AK-CC55 Single Coil UI er en regulator til kølemøbler og kølerum med én fordamper og elektronisk ekspansionsventil af typen AKV. Den har S2-indsprøjtningsregulering, tryksignal (Pe) og 5 relæer og er CO2-kompatibel. UI-udgaven har display på fronten, og regulatoren kommunikerer via indbygget MODBUS med mulighed for LON.

Fordele

  • Anvendelser: Regulatoren dækker ni anvendelser fra plug-in-møbler til kølerum, og ind- og udgange sættes op efter den valgte anvendelse.
  • Energioptimering: Adaptiv overhedningsregulering (MSS) kører med lavest mulig overhedning, så sugetrykket kan hæves.
  • Mindre afrimning: Adaptiv afrimning udfører kun den afrimning, der skal til for at holde fordamperen fri for is, og det sparer energi.
  • Opsætning: Foruddefinerede indstillinger samt opsætning og service via en mobil-app med Bluetooth.
  • CO2-anlæg: Regulatoren er CO2-kompatibel og kan køre Adaptive Liquid Control (ALC) med overhedning ned til 0 grader på transkritiske CO2-anlæg med væskeejektorer.

Passer den til dit anlæg?

Bruges til

  • Kølemøbler og kølerum med én fordamper og elektronisk ekspansionsventil af typen AKV.
  • Danfoss angiver anvendelserne: plug-in-møbler, fjernkølede møbler, back-to-back-møbler med en eller to fordampere samt kølerum med afrimning og enkel fugtstyring.

Sådan vælger du

Montering

  • Temperaturen registreres af følere i luftstrømmen før og efter fordamperen; ekstra følere kan bruges til fødevaretemperatur, fordampertemperatur og afrimning.
  • Monteres på DIN-skinne. Maks. kabellængde til digitale indgange DI1/DI2 er 15 m; brug hjælperelæer ved længere kabler.
  • LON RS485 kræver tilbehørsmodulet AK-OB55 (ikke til AK-CC55 Compact).
Til installatøren
  • Elektrisk: Forsyning 115/230 V AC, 50/60 Hz, 5 VA. Maks. 1,5 mm² flerleder-kabel til tilslutning.
  • Ind-/udgange: 6 analoge og 3 digitale indgange, 6 digitale udgange, 1 analog udgang (AO1: 0/10 V PWM maks. 15 mA eller 0–10 V variabel maks. 2 mA).
  • AKV-udgang (DO1): Solid state, 115/230 V AC, maks. 0,5 A, maks. 1 × 20 W AKV ved 115 V AC eller 2 × 20 W AKV ved 230 V AC. Understøtter ikke 2 EC-spoler.
  • Relæer: DO2, DO4, DO5 og DO6 er 16 A-relæer; maks. belastning CE 8 (6) A, UL 8 A res./3 FLA/18 LRA og min. 1 VA skal overholdes. Alle relæer er godkendt til brandbare kølemidler som R290 (EN 60 335-2-89:2010 Annex BB).
  • Digitale indgange DI1/DI2: Signal fra tørkontakt, guldbelagte kontakter, maks. 15 m kabellængde (brug hjælperelæer ved længere kabler), åben kreds 12 V (SELV), kontaktstrøm 3,5 mA.
  • Følere: S2/S6 (kun Single Coil) er Pt1000. S3-S5 kan være Pt1000, PTC1000, NTC5K eller NTC10K (alle tre skal være samme type). Trykmåling (Pe) med AKS 32R ratiometrisk tryktransmitter, 10–90 %.
  • Display og kommunikation: LED 3-cifret display; Single Coil UI har 1 eksternt display (RJ12-stik, maks. 100 m kabel). Indbygget MODBUS; LON RS485 via tilbehørsmodulet AK-OB55 (ikke Compact). Urets batteribackup holder i 4 dage.
  • Miljø: Driftstemperatur 0–55 °C, transporttemperatur -40…70 °C, IP20, relativ luftfugtighed 20–80 % ikke-kondenserende. Må ikke udsættes for stød/vibrationer. Monteres på DIN-skinne.

Tilbehør

Ofte stillede spørgsmål

Hvad betyder UI?
UI-udgaven har display på fronten.

Kan regulatoren bruges i CO2-anlæg?
Ja, den er angivet som CO2-kompatibel.

Hvor mange fordampere kan den styre?
Single Coil-udgaven styrer én fordamper/ekspansionsventil. Modellerne Compact og Multi Coil findes til andre konfigurationer.

Hvilke følere kan bruges?
Regulatoren understøtter Pt1000-følere på sensorindgang S2/S6, og Pt1000, PTC1000, NTC5K eller NTC10K på S3-S5 (alle tre skal være af samme type).

Kan den opsættes eller serviceres via mobil?
Ja, Danfoss angiver opsætning og service via en mobil-app med Bluetooth.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeKølemøbel-/rumregulator (EEV)
ModelDanfoss AK-CC55 Single Coil UI
Danfoss kodenr.084B4083
FunktionAKV, Pe, 5 relæer, display
Maks. antal fordampere1
Analoge indgange6
Digitale indgange3
Digitale udgange6
Analog udgang (AO1)1 (0/10 V PWM maks. 15 mA eller 0–10 V variabel maks. 2 mA)
Driftstemperatur0–55 °C
Forsyningsspænding115/230 V AC, 50/60 Hz
Effektforbrug5 VA
Elektrisk tilslutningMaks. 1,5 mm² flerleder-kabel
AKV-udgang (DO1)Solid state, 115/230 V AC, maks. 0,5 A; maks. 1 × 20 W AKV (115 V) / 2 × 20 W AKV (230 V); understøtter ikke 2 EC-spoler
Relæer (DO2/DO4/DO5/DO6)16 A; maks. belastning CE 8 (6) A, UL 8 A res./3 FLA/18 LRA, min. 1 VA – maks. belastning skal overholdes; godkendt til brandbare kølemidler som R290 (EN 60 335-2-89:2010 Annex BB)
Digital indgang DI3115/230 V AC (kun Single/Multi Coil)
Digitale indgange DI1/DI2Tørkontakt, guldbelagte kontakter, maks. 15 m kabel, åben kreds 12 V (SELV), kontaktstrøm 3,5 mA
FølerforbindelseKlemskruer
Følertype S2/S6Pt1000 (kun Single Coil)
Følertype S3-S5Pt1000, PTC1000, NTC5K eller NTC10K (alle tre skal være samme type)
TemperaturmålenøjagtighedPt1000: -60…120 °C ±0,5 K; PTC1000: -60…80 °C ±0,5 K; NTC5K: -40…80 °C ±1,0 K; NTC10K: -40…120 °C ±1,0 K
RH-måling (kun Single/Multi Coil)0–10 V, Ri > 10 kohm, nøjagtighed ±0,3 % FS
Tryksignal (Pe)AKS 32R ratiometrisk tryktransmitter, 10–90 %
DisplayLED, 3-cifret; Single Coil UI: 1 eksternt display (RJ12, maks. 100 m kabel)
KommunikationMODBUS indbygget; LON RS485 via tilbehørsmodulet AK-OB55 (ikke AK-CC55 Compact)
UrbatteriBackup i 4 dage
Transporttemperatur-40…70 °C
KapslingsklasseIP20
Relativ luftfugtighed20–80 %, ikke-kondenserende
MontageDIN-skinne
GodkendelseCE, C-TICK
Nettovægt350 g
Bruttovægt524 g
Mærke
Varenummer890844083
EAN5702428523639
