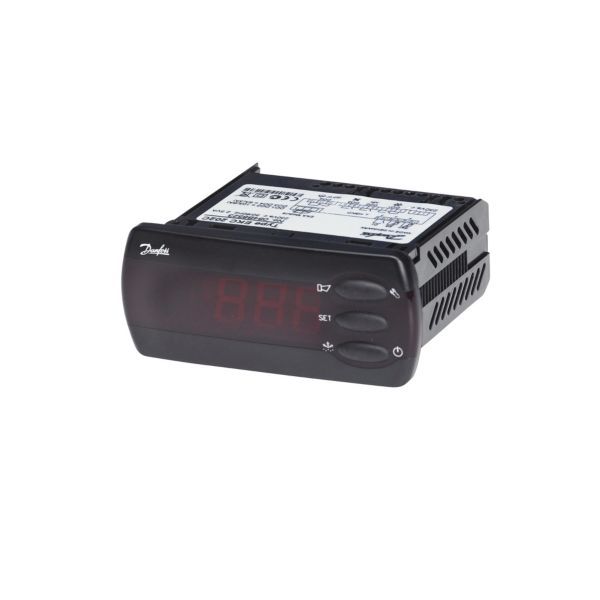

Danfoss EKC 202C Køle-apparatstyring, 4 udgange, 2 temp.sensorer, 1 f, 1 k

1.146 kr. inkl. moms

Danfoss’ køle-apparatstyring regulerer temperatur, afrimning, ventilator, alarm og lys i kølemøbler og kølerum med elektrisk afrimning.

  • Funktion: Køle-apparatstyring til kølemøbler og kølerum
  • Udgange og følere: 4 udgange, 2 temperaturfølere, digital indgang
  • Forsyning: 230 V AC
  • Kapsling: Tæt front med indstøbte knapper og pakning
  • Kommunikation: Mulighed for LON eller MODBUS

Levering 1–3 hverdage

Varenummer (SKU): 890848523 Kategori:

Beskrivelse

Danfoss EKC 202C regulerer temperaturen i kølemøbler og kølerum i supermarkeder. Den styrer køling, afrimning (elektrisk eller gasafrimning), ventilator, alarm og lys ud fra en temperaturføler i luftstrømmen og en afrimningsføler.

Fordele

  • Behovstyret afrimning: På 1:1-anlæg kan regulatoren selv starte afrimningen efter behov – ud fra den opsummerede køletid eller variationen i afrimningsfølerens temperatur.
  • Front: Indstøbte knapper og pakning giver kapslingsgrad IP 65 fra fronten.
  • Digital indgang: Kan bruges til fx dørkontakt med alarm, afrimningsstart, start/stop af regulering, natdrift, skift mellem to temperaturreferencer eller møbelrengøring.
  • Fjernaflæsning: Kan kobles til et overordnet system via LON eller MODBUS, når datakommunikationsmodulet er monteret (tilvalg).
  • Programmeringsnøgle: Indstillinger kan overføres med programmeringsnøglen EKA 183A, der bestilles separat.

Passer den til dit anlæg?

Bruges til

  • Temperaturregulering af kølemøbler og kølerum i supermarkeder, inkl. styring af afrimning, ventilator, alarm og lys.
  • EKC 202C er Danfoss’ udgave med fire relæudgange og elektrisk afrimning eller gasafrimning.

Sådan vælger du

  • Denne variant: EKC 202C – køleregulator til elektrisk afrimning, 230 V.
  • I samme serie findes EKC 202A (køleregulator) og EKC 202B (med ventilatorfunktion).

Montering

  • Føleren placeres i den kolde luftstrøm efter fordamperen eller i den varme luftstrøm lige før fordamperen; afrimningsføleren måler afrimningstemperaturen direkte.
  • Temperaturfølere, datakommunikationsmodul (MODBUS eller LON) og batterimodul bestilles separat.
  • Medfølger ikke: Temperaturfølere (bestilles separat), Datakommunikationsmodul til LON/MODBUS (bestilles separat), Batterimodul (bestilles separat), Programmeringsnøgle EKA 183A (bestilles separat).
Til installatøren
  • Regulering: To til fire relæer kobler de ønskede funktioner – køling (kompressor eller magnetventil), afrimning, ventilator, alarm og lys. Anvendelsen bestemmer hvilke. På EKC 202C kan relæudgang 4 bruges til enten en alarmfunktion eller en lysfunktion.
  • Afrimning: Elektrisk afrimning eller gasafrimning. Genindkobling efter afrimning kan foretages på tid eller på temperatur.
  • Følerplacering: Hovedføleren (Sair) sidder i den kolde luftstrøm efter fordamperen eller i den varme luftstrøm lige før fordamperen. Afrimningsføleren (S5) skal bruges, hvis afrimningen skal stoppes på temperatur, og kan også bruges som produkt- eller kondensatorføler. Alle monterede følere skal være af samme type (Pt 1000, PTC 1000 eller NTC-M2020).
  • Signaler: Digital indgang til bl.a. dørkontaktalarm, afrimningsstart, natdrift eller skift mellem to temperaturreferencer. Kontakterne skal være guldbelagte, og kabellængden må højst være 15 m – ellers skal der bruges hjælperelæer.
  • Datakommunikation: LON eller MODBUS tilsluttes via et indstikskort (tilvalg); regulatoren er forberedt med stik til ét indstiksmodul. Temperaturfølere, datakommunikationsmodul og batterimodul bestilles separat.
  • Relæbelastning: DO1 og DO2 er 16 A relæer, DO3 og DO4 er 8 A relæer; Danfoss angiver, at de 8 A på DO1/DO2 kan hæves til 10 A, hvis omgivelsestemperaturen holdes under 50 °C.
  • El-tilslutning: Maks. 1,5 mm² flerlederkabel, maks. 1 mm² på føler- og digitalindgange.
  • Målenøjagtighed: Danfoss angiver en fabrikskalibrering, der giver en bedre målenøjagtighed end kravet i EN ISO 23953-2 uden efterfølgende kalibrering (Pt 1000-føler).
  • Driftsgrænser: 0–55 °C i drift, -40…70 °C under transport, 20–80 % RF (ikke-kondenserende), ingen chokpåvirkninger eller vibrationer.

Ofte stillede spørgsmål

Hvor mange følere og udgange har EKC 202C?
2 temperaturfølere, 4 udgange og 1 digital indgang.

Hvad styrer regulatoren udover temperaturen?
Afrimning (elektrisk eller gasafrimning), ventilator og – på relæudgang 4 – enten alarm eller lys.

Kan EKC 202C kommunikere med et overordnet system?
Ja, via LON eller MODBUS som tilvalg, tilsluttet via et indstikskort.

Skal temperaturfølerne bestilles separat?
Ja, og alle monterede følere skal være af samme type.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeEKC 202C køle-apparatstyring (TXV), fire relæudgange
Danfoss kodenr.084B8523
Udgange4
Temperaturfølere2
Digital indgang1
AfrimningElektrisk afrimning eller gasafrimning
Maks. antal kompressorer1
Maks. antal fordampere1
Driftstemperatur0–55 °C
Transporttemperatur-40…70 °C
Relativ luftfugtighed20–80 %, ikke-kondenserende
Forsyningsspænding230 V AC, +10/-15 %, 50/60 Hz
Effektforbrug2,5 VA
FølertyperPt 1000, PTC 1000, NTC-M2020
Følerens måleområde-60…99 °C
Nøjagtighed±0,5 K mellem -35 og +25 °C, ±1 K uden for dette interval; Pt 1000-føler ±0,3 K ved 0 °C, ±0,005 K pr. grad
DisplayLED, 3 cifre
RelæudgangeDO1 8(6) A, DO2 8(6) A, DO3 6(3) A, DO4 4(1) A (min. 100 mA), iht. IEC 60730
El-tilslutningskabelMaks. 1,5 mm² (flerleder); maks. 1 mm² på føler- og DI-indgange
KapslingsklasseIP 65 fra fronten; knapper og pakning indstøbt i fronten
KommunikationLON eller MODBUS (tilvalg) via indstikskort
Gangreserve til uret4 timer
GodkendelseCE (EU lavspændingsdirektiv og EMC), UL iht. UL 60730, LVD-testet iht. EN 60730-1 og EN 60730-2-9 A1/A2, EMC-testet iht. EN 61000-6-3 og EN 61000-6-2; Danfoss' produktside angiver desuden C-TICK, EAC, Intertek, Semco og cURus
Mærke
Varenummer890848523
EAN5702428081122
