Beskrivelse

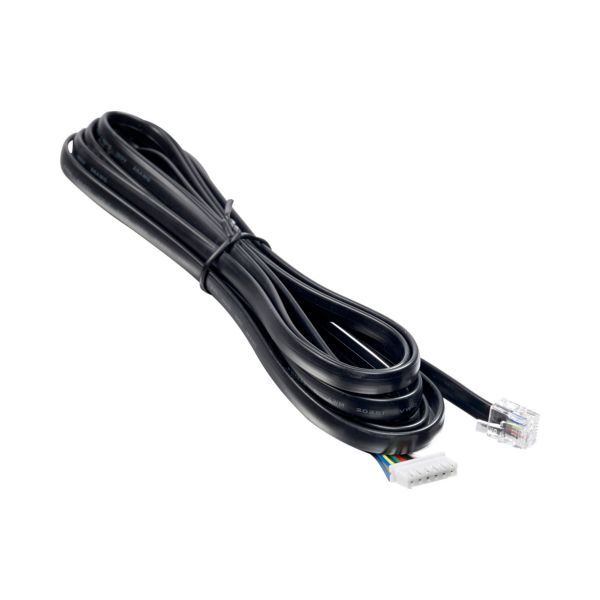

Kabel på 3 m, der forbinder et eksternt Danfoss AK-UI55-display med regulatoren, fx AK-CC55. Danfoss angiver, at forbindelsen mellem display og regulator skal laves med et AK-UI55-kabel, og at regulatorens displaytilslutning er af typen RJ12. Kablet har Danfoss kodenr. 084B4078; en 6 m-udgave findes også (084B4079).
Fordele
- Afstand: Danfoss angiver, at displayet kan placeres op til 100 m fra regulatoren.
- To displays: Har regulatoren intet display på fronten, kan der tilsluttes to eksterne displays, hver med sit eget kabel.
- Ved udskiftning: Erstatter du en AK-CC 550 med en AK-CC55, skal AKA 16X-fjerndisplays og -kabler ifølge Danfoss skiftes til AK-UI55-displays og -kabler.
Passer den til dit anlæg?
Bruges til
- Forbindelse mellem et eksternt AK-UI55-display og en Danfoss-regulator som AK-CC55 i køleanlæg.
Sådan vælger du
- Denne variant: 3 m (084B4078).
Montering
- Kablet forbinder regulatorens displaytilslutning (RJ12) med displayet; Danfoss angiver, at forbindelsen mellem display og regulator skal laves med et AK-UI55-kabel.
Til installatøren
- Afstand og samlet kabellængde: Danfoss angiver, at afstanden mellem regulator og display ikke må overstige 100 m; er der to eksterne displays, er det summen af de to afstande, der ikke må overstige 100 m.
- Displaytilslutning: Regulatoren har én eller to tilslutninger til eksternt display, og tilslutningen er af typen RJ12.
- Displaytyper: Kablet bruges til AK-UI55 Info (temperaturvisning), AK-UI55 Set (temperaturvisning og betjening) og AK-UI55 Bluetooth (temperaturvisning og app-grænseflade).
Se alle tekniske specifikationer →
Passer til
Tilbehør
Danfoss AK-UI55 monteringsbund301 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor langt kan displayet sidde fra regulatoren?
Dette kabel er 3 m. Danfoss angiver, at afstanden mellem regulator og display højst må være 100 m.
Passer kablet til flere AK-UI55-typer?
Ja. Ifølge Danfoss bruges kablet til AK-UI55 Info, Set og Bluetooth-udgaven, når de forbindes til en regulator som AK-CC55.
Kan regulatoren have to displays?
Ja. Danfoss angiver, at regulatoren har én eller to tilslutninger til eksternt display; er der to eksterne displays, må summen af de to afstande højst være 100 m.
Dokumentation
- Datablad Case/room controller (EEV), type AK-CC55 PDF · 5,3 MB
- Brugervejledning Case/room controller (EEV), type AK-CC55 Single Coil and Single Coil UI (SW Ver. 2.4x) PDF · 6,3 MB
- Brugervejledning Case/room controller (EEV), type AK-CC55 Single Coil and Single Coil UI, SW ver. 1.7x PDF · 7,6 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
