Beskrivelse

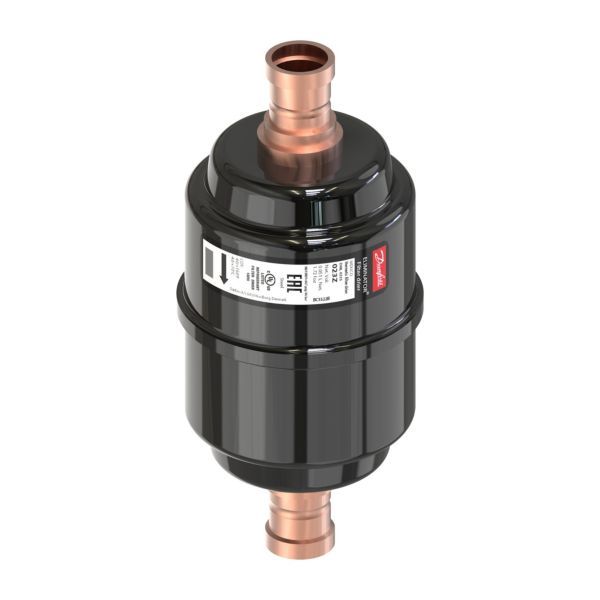

Danfoss DML 032S er et hermetisk ELIMINATOR-tørrefilter til væskeledningen i køle- og airconditionanlæg. Den massive kerne af 100 % molekylsi binder fugt og fanger urenheder, så anlægget beskyttes mod syredannelse og slid. Filteret har 1/4″ loddetilslutning (ODF) og er beregnet til et maksimalt driftstryk på 46 bar.
Fordele
- Holder kredsen tør: Den massive kerne med 100 % molekylsi giver høj tørrekapacitet og mindsker risikoen for syredannelse.
- Bindemiddel: Kernen er massiv, så bindemidlet i filteret er holdt på et minimum.
- Fri montering: Filteret kan monteres i alle retninger, så længe pilen på huset følger flowretningen.
- Fanger partikler: Filteret er 25 μm og giver ifølge Danfoss høj tilbageholdelse med minimalt tryktab.
- Korrosionsbestandigt hus: Huset er pulverlakeret.
Passer den til dit anlæg?
Bruges til
- Væskeledningen i køle- og airconditionanlæg, hvor fugt, syre og partikler skal holdes ude af kølekredsen.
- Anlæg med bl.a. R134a, R32, R404A, R407C, R410A og R290.
Sådan vælger du
- Denne variant: DML 032S, 1/4″ loddeende, kapacitet 5,8 kW med R134a ved ARI 710-2009.
- Andet filter: DML 032 – flare 1/4″
- Andet filter: DML 084 – flare 1/2″
- Andet filter: DML 084S – loddeende 1/2″
Montering
- Pilen på filteret skal pege i flowretningen; ellers kan det monteres i alle retninger.
- Ved lodning: brug våd klud omkring huset, lad samlingen køle af, fjern flusrester og mal blanke stålflader og samlinger med rustbeskyttelse.
- Medfølger ikke: Montagebeslag.
Til installatøren
- Driftsgrænser: Maks. driftstryk 46 bar og temperaturområde -40…70 °C.
- Kapacitetsbetingelse: Kapaciteten er målt ved ARI 710-2009 (Δp 0,07 bar, væske 30 °C, fordampning -15 °C).
- Kølemidler: Anbefalet til HFO-, HC-, HFC- og HCFC-kølemidler. Kun loddeudgaver med tilslutninger under 25 mm er godkendt til brandbare kølemidler. UL-godkendt til udvalgte kølemidler. Oliefri drift er angivet for R1234ze(E), R134a, R513A og R515A.
- Indikator: Mærkat med 1-vejs pil viser korrekt flowretning.
- Filtrering: Filteret er 25 μm; Danfoss angiver høj tilbageholdelse med minimalt tryktab.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Ofte stillede spørgsmål
Hvilken vej skal filteret vende?
Filteret kan monteres i alle retninger, men pilen på huset skal pege i flowretningen.
Hvad er forskellen på DML og DCL?
DML har en kerne af 100 % molekylsi og er beregnet til anlæg med krav om stor fugtkapacitet. DCL har 80 % molekylsi og 20 % aktiveret aluminiumoxid og er beregnet til anlæg med høj kondenseringstemperatur, hvor der også skal bindes syre.
Passer filteret til R290 (propan)?
Ja. Danfoss anbefaler DML til HC-kølemidler, og R290 står på listen over kompatible kølemidler. Danfoss oplyser samtidig, at kun loddeudgaver (kobberbelagt stål eller rent kobber) med tilslutninger under 25 mm er godkendt til brandbare kølemidler – denne udgave er en loddeudgave med 1/4″ tilslutning.
Dokumentation
- Datablad Hermetic filter drier, DML/DMLE and DCL/DCLE PDF · 1,9 MB
- Brochure 1.5 cu_Single Inlet filter drier PDF · 256 KB
- Installationsvejledning ELIMINATOR® Hermetic filter drier Type DML / DMLE / DCL / DCLE PDF · 396 KB
- Produkt miljøerklæring EPD Hermetic filter drier 023Z0118 PDF · 1,7 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
