Beskrivelse

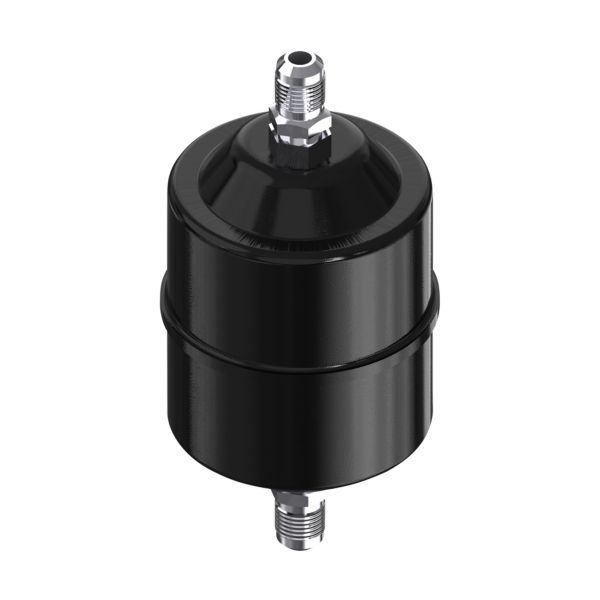

Danfoss ELIMINATOR DCL 163 er et hermetisk tørrefilter til væskeledningen i køle- og airconditionanlæg. Filteret har en massiv kerne af molekylsi og aktiveret aluminiumoxid og 3/8″ flaretilslutning. DCL kombinerer fugtoptagelse med optagelse af syre.
Fordele
- Fugt- og syreoptagelse: Kernen indeholder 80 % molekylsi med aktiveret aluminiumoxid, der også optager syre.
- Oliekompatibilitet: Beregnet til mineralsk olie, AB-olie og ren POE/PAG-olie.
- Filterfinhed: Tilbageholder partikler ned til 25 μm med lavt tryktab.
- Trykgrænse: Maks. driftstryk 46 bar.
- Overflade: Pulverlakeret stålhus, som Danfoss angiver som korrosionsbestandigt.
Passer den til dit anlæg?
Bruges til
- Væskeledningen i køle- og airconditionanlæg med envejs flow.
- Kølemidler som R134a, R404A, R407C, R410A og R32.
Sådan vælger du
- Denne variant: DCL 163, 3/8″ flare (10 mm)
- Anden størrelse/tilslutning: DCL 082S
- Anden størrelse/tilslutning: DCL 083S
- Anden størrelse/tilslutning: DCL 164S
- Anden størrelse/tilslutning: DCL 303
Montering
- Monteres af kølemontør i væskeledningen med pilen i flowretningen; monteringsretningen er ellers valgfri.
- Medfølger ikke: Monteringsbeslag..
Til installatøren
- Driftsgrænser: Maks. driftstryk 46 bar og medietemperatur -40…70 °C.
- Oliekompatibilitet: Frarådes til POE/PAG-olie med tilsætningsstoffer – her anbefaler Danfoss type DML i stedet.
- Kølemiddelklasser: Danfoss angiver, at flaretilslutninger ikke må bruges til A3-kølemidler; loddetilslutninger under 25 mm i diameter er godkendt til dem.
- Godkendelse: UL-klassificeret; de UL-godkendte kølemidler står i Specifikationer.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Altech kølekobberrør, blødt i ring, 3/8'' x 0,85 mm, maks. 96 bar, 15 m1.073 kr. inkl. moms+
Ofte stillede spørgsmål
Kan filteret bruges med R290?
Nej. Denne udgave har flaretilslutning, og Danfoss skriver i installationsvejledningen, at A3-kølemidler – de brændbare, som R290 og R600a – ikke må bruges med flaretilslutninger. Loddetilslutninger med en diameter under 25 mm er ifølge Danfoss godkendt til A3-kølemidler.
DML eller DCL?
DML har 100 % molekylsi, er beregnet til høj fugtkapacitet og fjerner ikke olieadditiver. DCL har 20 % aktiveret aluminiumoxid, der også optager syre, men frarådes til POE/PAG-olie med additiver.
Hvor meget fugt og syre kan filteret optage?
Danfoss angiver en syrekapacitet på 3,11 g. Tørrekapaciteten oplyses i vanddråber pr. kølemiddel – fx 443 dråber med R134a ved 24 °C. Hele tabellen står i Specifikationer.
Dokumentation
- Datablad Hermetic filter drier, DML/DMLE and DCL/DCLE PDF · 1,9 MB
- Brochure 1.5 cu_Single Inlet filter drier PDF · 256 KB
- Installationsvejledning ELIMINATOR® Hermetic filter drier Type DML / DMLE / DCL / DCLE PDF · 396 KB
- Installationsvejledning ELIMINATOR® Hermetic filter driers Type DCL with access port PDF · 281 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
