Beskrivelse

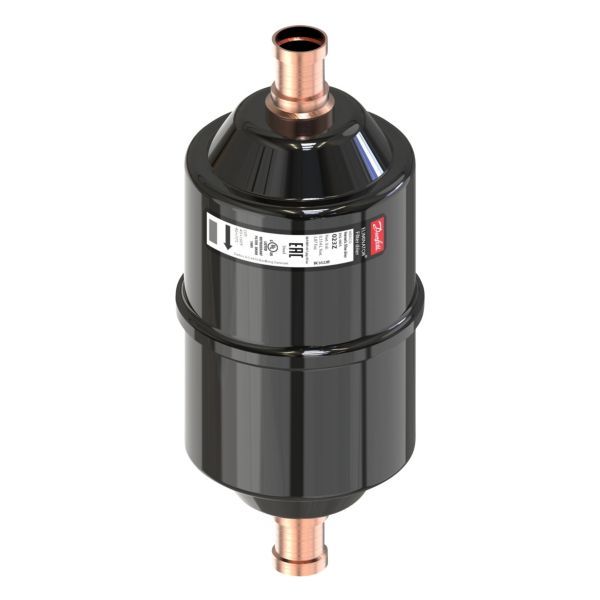

Danfoss ELIMINATOR® DML 083S er et hermetisk tørrefilter til væskeledningen i køle- og airconditionanlæg. Filteret har en massiv kerne af 100 % molekylsi i størrelsen 08 cu.in. og loddeender (ODF) i 3/8″ i begge ender. Danfoss angiver DML til anvendelser, der kræver høj fugtkapacitet.
Fordele
- Tørrekapacitet: Danfoss angiver, at kernen af 100 % molekylsi giver høj tørrekapacitet og mindsker risikoen for syredannelse (hydrolyse).
- Olieadditiver: Danfoss angiver, at DML ikke nedbryder olieadditiver, og anbefaler filteret til mineralsk olie og AB-olie samt til POE og PAG – både ren og med additiver.
- Snavs: filteret er på 25 μm og holder partikler tilbage med et minimalt tryktab, oplyser Danfoss.
- Overflade: Danfoss angiver en korrosionsbestandig pulvermalet overflade på filterhuset.
- Brandbare kølemidler: Danfoss angiver, at loddetilslutninger under 25 mm er godkendt til brandbare kølemidler som R290 og R32.
Passer den til dit anlæg?
Bruges til
- Væskeledningen (envejs flow) i køle- og airconditionanlæg, hvor Danfoss angiver behov for høj fugtkapacitet.
Sådan vælger du
- Denne variant: DML 083S, 3/8″ lodde (ODF)
- DML 032S, mindre kerne
- DML 084S
- DML 163S
Montering
- Loddes ind i væskeledningen med 3/8″ loddeende (ODF) i begge ender.
- Pilen på mærkaten skal pege i flowretningen.
- Hold flammen væk fra filterhuset under lodningen.
- Medfølger ikke: Monteringsbeslag.
Til installatøren
- Kapacitetsbetingelse: gennemstrømningskapaciteten er angivet efter ARI 710-2009 ved Δp 0,07 bar, væsketemperatur 30 °C og fordampningstemperatur -15 °C.
- Brandbare kølemidler: Danfoss angiver, at loddetilslutninger (kobberbelagt eller ren kobber) med en diameter under 25 mm er godkendt til A3-kølemidler som R290 og R600a, og at tilslutningsstørrelser under 25 mm også er godkendt til de lavt brændbare kølemidler, fx R32 og R1234yf. Filterstørrelsen 75 cu.in. må ikke bruges med A3-kølemidler – denne variant er 08 cu.in. med 3/8″ tilslutning.
- Olier: Danfoss anbefaler DML til mineralsk olie og AB-olie samt til POE og PAG, både ren og med additiver, og angiver, at DML ikke nedbryder olieadditiver. DCL (80 % molekylsi med 20 % aktiveret aluminiumoxid) frarådes derimod til POE/PAG med additiver.
- Oliefri drift: Danfoss angiver filteret til oliefrie anvendelser med R1234ze(E), R134a, R513A og R515A.
- Flowretning: markeret med en påtrykt envejspil på mærkaten; filteret kan monteres i enhver retning, når pilen følger flowretningen.
- Lodning: hold flammen væk fra filterhuset under lodning, ifølge Danfoss’ installationsvejledning.
- Fluidgruppe (PED): 2, kategori Art. 4, par. 3.
- Godkendelse: UL-klassificeret (UL-fil SA6398). Danfoss’ liste over UL-godkendte kølemidler er kortere end variantens samlede kølemiddelliste og omfatter R125, R134a, R22, R23, R404A, R407A, R407C, R407F, R410A, R422B, R422D, R438A, R448A, R449A, R449B, R450A, R452A, R507A og R513A.
Se alle tekniske specifikationer →
Varianter
- DML 032S
- DML 163S
- DML 164S
- DML 304
- DML 305
- DML 032
- DML 082
- DML 083
- DML 084
- DML 162
- DML 163
- DML 164
- DML 084S
Tilbehør
Altech kølekobberrør, blødt i ring, 3/8'' x 0,85 mm, maks. 96 bar, 15 m1.073 kr. inkl. moms+
Altech kølekobberrør, hårde lige længder, 3/8'' x 0,65 mm, 130 bar, 5 m343 kr. inkl. moms+
Ofte stillede spørgsmål
Kan filteret bruges med brandbare kølemidler som R290?
Ja. R290 står i Danfoss’ kølemiddelliste for DML 083S, og Danfoss angiver, at loddetilslutninger under 25 mm er godkendt til A3-kølemidler.
Hvad er forskellen på DML og DCL?
DML har en kerne af 100 % molekylsi og nedbryder ikke olieadditiver. DCL har 80 % molekylsi og 20 % aktiveret aluminiumoxid, som også optager syre, men frarådes til POE- og PAG-olie med additiver, oplyser Danfoss.
Hvilken vej skal filteret monteres?
Filteret kan monteres i enhver retning, så længe pilen på mærkaten peger i flowretningen, ifølge Danfoss.
Dokumentation
- Datablad Hermetic filter drier, DML/DMLE and DCL/DCLE PDF · 1,9 MB
- Brochure 1.5 cu_Single Inlet filter drier PDF · 256 KB
- Installationsvejledning ELIMINATOR® Hermetic filter drier Type DML / DMLE / DCL / DCLE PDF · 396 KB
- Produkt miljøerklæring EPD Hermetic filter drier 023Z0118 PDF · 1,7 MB
