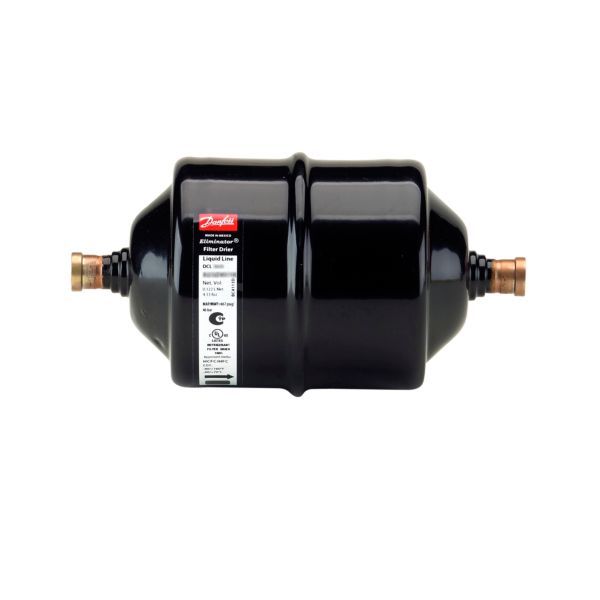

Danfoss DCL 306S tørrefilter

474 kr. inkl. moms

Danfoss ELIMINATOR DCL er et hermetisk tørrefilter til væskeledningen i køle- og airconditionanlæg. Kernen optager fugt og syre, og filteret holder snavspartikler tilbage.

  • Tilslutning: 3/4″ loddetilslutning (ODF)
  • Kerne: Massiv kerne af molekylsi og aktiveret aluminiumoxid, der optager fugt og syre
  • Filtrering: Indbygget filter holder snavspartikler tilbage med lavt tryktab
  • Retning: Kan monteres i vilkårlig retning, pilen viser flowretningen

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470330608 Kategori:

Beskrivelse

Danfoss ELIMINATOR® DCL 306S er et hermetisk tørrefilter til væskeledningen i køle- og airconditionanlæg, med en massiv kerne af 80 % molekylsi og 20 % aktiveret aluminiumoxid. Filteret har loddetilslutninger i 3/4″ (ODF) og en gennemstrømningskapacitet på 41,5 kW ved R404A (iht. ARI 710-2009). DCL kombinerer fugtoptagelse med optagelse af syre.

Fordele

  • Fugt- og syreoptagelse: Kernens blanding af molekylsi og aktiveret aluminiumoxid er sammensat til anlæg med høje kondenseringstemperaturer.
  • Olietyper: Danfoss angiver mineralsk olie, AB-olie og ren POE/PAG-olie som anbefalet.
  • Termisk stabilitet: Filtermediet er stabilt op til 120 °C.
  • Fri monteringsretning: Kan monteres i vilkårlig retning, blot pilen vender i flowretningen.
  • Overflade: Huset er pulverlakeret, og Danfoss angiver overfladen som korrosionsbestandig.
  • Kapacitet: Gennemstrømningskapaciteten er 41,5 kW med R404A målt efter ARI 710-2009.

Passer den til dit anlæg?

Bruges til

  • Væskeledningen i køle- og airconditionanlæg.
  • Kølemidler som R134a, R404A, R407C, R410A og R32 samt R290.

Sådan vælger du

Montering

  • Monteres af kølemontør i væskeledningen med pilen i flowretningen; monteringsretningen er ellers valgfri.
  • Ved lodning bruges en våd klud om filteret, og samlingerne males bagefter mod korrosion.
  • Efter lodning fjernes resterende flusmiddel fra loddeområdet, og korrosionsbeskyttende maling skal dække blottede ståldele og ca. 3 cm af kobberrøret; Danfoss angiver, at samlingerne males to gange.
  • Et tørrefilter skiftes normalt, hver gang kølekredsen har været åbnet.
  • Medfølger ikke: beslag.
Til installatøren
  • Driftsgrænser: Maks. driftstryk 46 bar, medietemperatur -40 til 70 °C.
  • Kølemiddelklasser: Danfoss’ installationsvejledning angiver, at loddetilslutninger (kobberbelagt stål eller rent kobber) under 25 mm i diameter er godkendt til A3-kølemidler. R290 og R600 står i kølemiddellisten for netop denne kode.
  • Olier: Ifølge Danfoss’ datablad er mineralsk olie, AB-olie og ren POE/PAG-olie egnet; POE/PAG-olie med additiver frarådes, da den aktiverede aluminiumoxid kan optage olieadditiverne.
  • Godkendelse: UL-klassificeret (UL-filnavn SA6398); kapacitetsdata iht. ARI 710-2009 (Δp 0,07 bar, væsketemp. 30 °C, fordampning -15 °C).
  • Indikator: Flowretningen er markeret med en printet mærkat med en envejspil.

Varianter

Tilbehør

Ofte stillede spørgsmål

Kan filteret bruges med R290?
Ja. R290 står i Danfoss’ kølemiddelliste for netop denne kode, og installationsvejledningen angiver loddetilslutninger under 25 mm i diameter som godkendt til brændbare kølemidler.

DML eller DCL?
DML har 100 % molekylsi, er beregnet til høj fugtkapacitet og fjerner ikke olieadditiver. DCL har 20 % aktiveret aluminiumoxid, der også optager syre, men frarådes til POE/PAG-olie med additiver.

Kan filteret bruges med alle slags kompressorolier?
Ifølge Danfoss er filteret egnet til mineralsk olie, AB-olie og ren POE/PAG-olie, men frarådes til POE/PAG-olie med tilsatte additiver.

Hvordan monteres filteret rigtigt?
Filteret kan monteres i vilkårlig retning, så længe pilen på huset peger i flowretningen.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeHermetisk tørrefilter, DCL 306S
ModelDCL 306S
Producentens varenr.023Z4533
Tilslutning3/4" loddetilslutning (ODF)
GennemstrømningskapacitetR134a 59,0 kW · R32 89,9 kW · R404A 41,5 kW · R407C 60,4 kW · R410A 61,4 kW · R507 40,2 kW · R290 71,0 kW
KapacitetsbetingelseΔp 0,07 bar, væsketemp. 30 °C, fordampning -15 °C (ARI 710-2009)
Tørrekapacitet ved 24 °C (vanddråber)R134a 888 · R32 748 · R404A 925 · R407C 863 · R410A 804 · R507 969
Tørrekapacitet ved 52 °C (vanddråber)R134a 813 · R32 688 · R404A 877 · R407C 795 · R410A 715 · R507 872
Syrekapacitet6,23 g
Maks. driftstryk46 bar
Medietemperatur-40…70 °C
MedieKølemidler R1233zd(E), R1234yf, R1234ze(E), R125, R134a, R22/R407C, R23, R290, R32, R404A, R407A, R407F, R407H, R410A, R422B, R422D, R438A, R444B, R448A, R449A, R449B, R450A, R452A, R452B, R454A, R454B, R454C, R455A, R463A, R507A, R513A, R515B, R516A, R600; fluidagruppe 2 efter PED
Oliefrie kølemidlerR1234ze(E), R134a, R513A, R515A
Godkendte sikkerhedsklasser (loddetilslutning under 25 mm)A2L, A3
MaterialeStål (hus), kobberbelagt stål (tilslutning)
KerneMassiv kerne, 80 % molekylsi og 20 % aktiveret aluminiumoxid
OverfladePulverlakeret
Indsatsstørrelse30 cu.in. (nominel kernestørrelse)
Nettovolumen0,464 l
Skalvolumen0,72 l
Filterfinhed25 μm
Filtermediets termiske stabilitet120 °C
PED-kategoriArtikel 4, stk. 3
ProduktfamilieELIMINATOR®
AnvendelseVæskeledning
Indikator for flowretningMærkat med printet 1-vejs-pil
Længde240 mm
GodkendelseUL-klassificeret (UL-filnavn SA6398)
UL-godkendte kølemidlerR125, R134a, R22, R23, R404A, R407A, R407C, R407F, R410A, R422B, R422D, R438A, R448A, R449A, R449B, R450A, R452A, R507A, R513A
Nettovægt1,3 kg
Bruttovægt1,423 kg
Mærke
Varenummer470330608
EAN5702428157131
