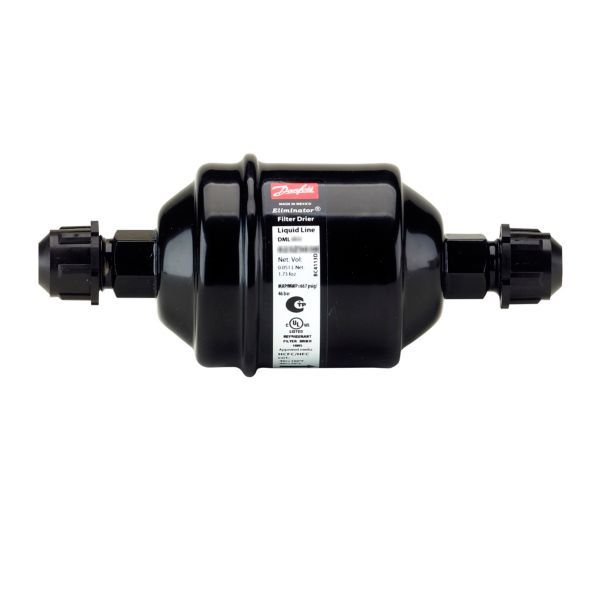

Danfoss DCL 083 tørrefilter

244 kr. inkl. moms

Danfoss ELIMINATOR hermetisk tørrefilter til væskeledningen i køle- og airconditionanlæg.

  • Tilslutning: 3/8″ flare
  • Maks. driftstryk: 46 bar
  • Kerne: Massiv indsats af molekylsi og aktiveret aluminiumoxid
  • Kølemidler: R404A, R410A, R32 m.fl. (ikke brandfarlige kølemidler)

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470408324 Kategori:

Beskrivelse

Danfoss ELIMINATOR® DCL 083 er et hermetisk tørrefilter til væskeledningen i køle- og airconditionanlæg med envejs flow. Filteret har en massiv kerne af 80 % molekylsi og 20 % aktiveret aluminiumoxid og flare-tilslutninger i 3/8″ (10 mm). Kernen optager både fugt og syre, og Danfoss angiver et maksimalt driftstryk på 46 bar og et temperaturområde på -40…70 °C.

Fordele

  • Fugt og syre: Kernen optager både fugt og syre og er ifølge Danfoss sammensat til anlæg med høj kondenseringstemperatur.
  • Filtrering: Det indbyggede 25 μm-filter holder snavspartikler tilbage med lavt tryktab.
  • Montering: Kan monteres i vilkårlig retning, blot pilen vender i flowretningen.
  • Korrosionsbestandighed: Huset har en pulverlakeret overflade; en særlig coating til maritime anlæg fås hos Danfoss efter forespørgsel.

Passer den til dit anlæg?

Bruges til

  • Væskeledningen i køle- og airconditionanlæg med envejs flow.
  • Kølemidler som R134a, R404A, R407C, R410A og R32.

Sådan vælger du

Montering

  • Monteres i væskeledningen med pilen i flowretningen; monteringsretningen er ellers valgfri.
  • Medfølger ikke: Monteringsbeslag.
Til installatøren
  • Kølemidler og godkendelse: Danfoss angiver, at tilslutningsstørrelser under 25 mm er godkendt til kølemidler som R32, R444B, R452B, R454B og R1234yf, og at de brandfarlige kølemidler R290 og R600a ikke må bruges med flare-tilslutning – kun loddeversioner i kobberbelagt stål eller ren kobber under 25 mm er godkendt til dem. For andre kølemidler henviser Danfoss til en Danfoss-repræsentant.
  • PED-klassificering: Fluidgruppe 2, kategori i henhold til PED artikel 4, stk. 3.
  • Montering: Monteres med pilen i flowretningen; monteringsretningen er ellers valgfri.
  • Smøremidler: Danfoss fraråder DCL til POE- og PAG-olie med additiver, fordi den aktiverede aluminiumoxid kan optage additiverne og dermed nedsætte filterets syrekapacitet; Danfoss oplyser samtidig, at det ikke skader anlægget.

Varianter

Tilbehør

Ofte stillede spørgsmål

Kan filteret bruges med R290?
Nej. Danfoss angiver, at kun loddeversioner (kobberbelagt stål eller ren kobber) med tilslutningsstørrelser under 25 mm er godkendt til brandfarlige kølemidler, og at A3-kølemidler ikke må bruges med flare-tilslutning. Vælg i stedet DCL 083S med loddetilslutning.

Hvor stort et anlæg passer filteret til?
Danfoss angiver gennemstrømningskapaciteten pr. kølemiddel, fx 11,2 kW med R404A ved Δp 0,07 bar, væsketemperatur 30 °C og fordampning -15 °C (ARI 710-2009).

DML eller DCL?
DML har 100 % molekylsi og er beregnet til høj fugtkapacitet; Danfoss anbefaler DML til POE- og PAG-olie med additiver. DCL har 20 % aktiveret aluminiumoxid, der også optager syre, men frarådes til POE- og PAG-olie med additiver.

Hvor meget fugt kan filteret optage?
Ved 24 °C er tørrekapaciteten fx 196 vanddråber med R134a og 204 med R404A, ifølge Danfoss.

Følger der monteringsbeslag med?
Nej. Danfoss angiver, at filteret ikke leveres med monteringsbeslag.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeHermetisk tørrefilter til væskeledning, ELIMINATOR®
ModelDCL 083
Danfoss kodenr.023Z500591
AnvendelseVæskeledning (envejs flow)
FilteranvendelseStandard fugt- og syrekapacitet
Tilslutning3/8" flare (10 mm)
KølemidlerR1233zd(E), R1234yf, R1234ze(E), R125, R134a, R22/R407C, R23, R32, R404A, R407A, R407F, R407H, R410A, R422B, R422D, R438A, R444B, R448A, R449A, R449B, R450A, R452A, R452B, R454A, R454B, R454C, R455A, R463A, R507A, R513A, R515B, R516A. Danfoss' kølemiddelliste for DML/DCL omfatter desuden R290 og R600, som ikke må bruges med flare-tilslutning.
Godkendte kølemiddelklasserA2L (tilslutningsstørrelser under 25 mm); A3-kølemidlerne R290 og R600a må ikke bruges med flare-tilslutning
Oliefrie kølemidlerR1234ze(E), R134a, R513A, R515A
Gennemstrømningskapacitet (kW)R134a 16,0 · R32 24,3 · R404A 11,2 · R407C 16,3 · R410A 16,6 · R507 10,9 – ved Δp 0,07 bar, væsketemp. 30 °C og fordampning -15 °C (ARI 710-2009)
Tørrekapacitet ved 24 °C (vanddråber)R134a 196 · R32 165 · R404A 204 · R407C 190 · R410A 178 · R507 214
Tørrekapacitet ved 52 °C (vanddråber)R134a 180 · R32 152 · R404A 194 · R407C 176 · R410A 158 · R507 192
Maks. driftstryk46 bar
Medietemperatur-40…70 °C
MedieKølemidler, fluidgruppe 2 (PED art. 4, stk. 3)
Filterfinhed25 μm, termisk stabil op til 120 °C
Nettovolumen0,114 l
Skalvolumen0,17 l
Kernestørrelse08 cu.in. (massiv kerne)
MaterialeKerne af 80 % molekylsi og 20 % aktiveret aluminiumoxid; hus af stål, tilslutninger af stål
OverfladePulverlakeret, korrosionsbestandig
Længde158 mm
Indikator for flowretningMærkat printet, envejs pil
GodkendelseUL (godkendelsesfilnr. SA6398), UA
UL-godkendte kølemidlerR125, R134a, R22, R23, R404A, R407A, R407C, R407F, R410A, R422B, R422D, R438A, R448A, R449A, R449B, R450A, R452A, R507A, R513A
Nettovægt0,35 kg
Bruttovægt0,4 kg
Mærke
Varenummer470408324
EAN5702428651486
