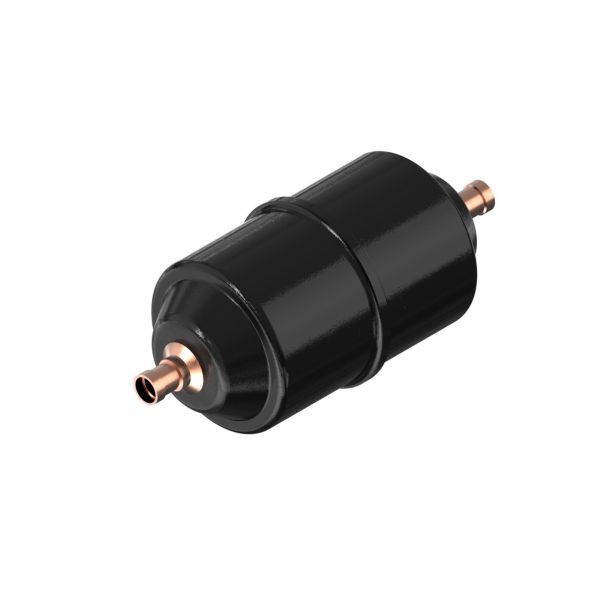

Danfoss DCL 082S tørrefilter

255 kr. inkl. moms

Danfoss ELIMINATOR hermetisk tørrefilter til væskeledningen i køle- og airconditionanlæg.

  • Tilslutning: 1/4″ loddetilslutning (muffe)
  • Maks. driftstryk: 46 bar
  • Kerne: Massiv indsats af molekylsi og aktiveret aluminiumoxid
  • Kølemidler: R404A, R410A, R32, R290 m.fl.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470108224 Kategori:

Beskrivelse

Danfoss ELIMINATOR® DCL 082S er et hermetisk tørrefilter til væskeledningen i køle- og airconditionanlæg med envejs flow. Filteret har en massiv kerne af 80 % molekylsi og 20 % aktiveret aluminiumoxid og kobberbelagte loddetilslutninger i 1/4″. Kernen optager både fugt og syre, og Danfoss angiver et maksimalt driftstryk på 46 bar og et temperaturområde på -40…70 °C.

Fordele

  • Fugt og syre: Kernen optager både fugt og syre og er ifølge Danfoss sammensat til anlæg med høj kondenseringstemperatur.
  • Filtrering: Det indbyggede 25 μm-filter holder snavspartikler tilbage med lavt tryktab.
  • Montering: Kan monteres i vilkårlig retning, blot pilen vender i flowretningen.
  • Korrosionsbestandighed: Huset har en pulverlakeret overflade; en særlig coating til maritime anlæg fås hos Danfoss efter forespørgsel.
  • Brandfarlige kølemidler: Danfoss godkender loddetilslutninger i kobberbelagt stål eller ren kobber under 25 mm til brandfarlige kølemidler.

Passer den til dit anlæg?

Bruges til

  • Væskeledningen i køle- og airconditionanlæg med envejs flow.
  • Kølemidler som R134a, R404A, R407C, R410A og R32 samt R290.

Montering

  • Monteres i væskeledningen med pilen i flowretningen; monteringsretningen er ellers valgfri.
  • Ved lodning bruges en våd klud om filteret, og samlingerne males bagefter mod korrosion.
  • Medfølger ikke: Monteringsbeslag.
Til installatøren
  • Kølemidler og godkendelse: Danfoss’ installationsvejledning angiver, at loddetilslutninger (kobberbelagt stål eller ren kobber) med en diameter under 25 mm er godkendt til de brandfarlige kølemidler R290 og R600a, og at tilslutningsstørrelser under 25 mm desuden er godkendt til R32, R444B, R452B, R454B og R1234yf. For andre kølemidler henviser Danfoss til en Danfoss-repræsentant.
  • Lodning: Brug våd klud ved lodning, lad samlingen køle af, og børst resterende flusmiddel væk efter installation.
  • Korrosionsbeskyttelse: Mal/antikorrosionsbehandl alle blottede ståldele, områder hvor den sorte lak er brændt væk under lodningen, og mindst ca. 3 cm af kobberrøret; samlingerne males to gange.
  • Montering: Monteres med pilen i flowretningen; monteringsretningen er ellers valgfri.
  • PED-klassificering: Fluidgruppe 2, kategori i henhold til PED artikel 4, stk. 3.
  • Smøremidler: Danfoss fraråder DCL til POE- og PAG-olie med additiver, fordi den aktiverede aluminiumoxid kan optage additiverne og dermed nedsætte filterets syrekapacitet.

Varianter

Tilbehør

Ofte stillede spørgsmål

Kan filteret bruges med R290?
Ja. R290 står på Danfoss’ kølemiddelliste for DCL 082S, og Danfoss godkender loddetilslutninger i kobberbelagt stål eller ren kobber under 25 mm til brandfarlige kølemidler; denne udgave har 1/4″ loddetilslutning.

Hvor stort et anlæg passer filteret til?
Danfoss angiver gennemstrømningskapaciteten pr. kølemiddel, fx 4,4 kW med R404A ved Δp 0,07 bar, væsketemperatur 30 °C og fordampning -15 °C (ARI 710-2009) – se alle kølemidler i specifikationerne.

DML eller DCL?
DML har 100 % molekylsi og er beregnet til høj fugtkapacitet; Danfoss anbefaler DML til POE- og PAG-olie med additiver. DCL har 20 % aktiveret aluminiumoxid, der også optager syre, men frarådes til POE- og PAG-olie med additiver.

Følger der monteringsbeslag med?
Nej. Danfoss angiver, at filteret ikke leveres med monteringsbeslag.

Hvor meget fugt kan filteret optage?
Ved 24 °C er tørrekapaciteten fx 196 vanddråber med R134a og 204 med R404A, ifølge Danfoss.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeHermetisk tørrefilter til væskeledning, ELIMINATOR®
ModelDCL 082S
Danfoss kodenr.023Z451191
AnvendelseVæskeledning (envejs flow)
FilteranvendelseStandard fugt- og syrekapacitet
Tilslutning1/4" lodde, ODF
KølemidlerR1233zd(E), R1234yf, R1234ze(E), R125, R134a, R22/R407C, R23, R290, R32, R404A, R407A, R407F, R407H, R410A, R422B, R422D, R438A, R444B, R448A, R449A, R449B, R450A, R452A, R452B, R454A, R454B, R454C, R455A, R463A, R507A, R513A, R515B, R516A, R600
Godkendte kølemiddelklasserA3 og A2L (loddetilslutning under 25 mm)
Oliefrie kølemidlerR1234ze(E), R134a, R513A, R515A
Gennemstrømningskapacitet (kW)R134a 6,3 · R32 9,6 · R404A 4,4 · R407C 6,4 · R410A 6,5 · R507 4,3 · R290 7,6 – ved Δp 0,07 bar, væsketemp. 30 °C og fordampning -15 °C (ARI 710-2009)
Tørrekapacitet ved 24 °C (vanddråber)R134a 196 · R290 155 · R32 165 · R404A 204 · R407C 190 · R410A 178 · R507 214
Tørrekapacitet ved 52 °C (vanddråber)R134a 180 · R290 124 · R32 152 · R404A 194 · R407C 176 · R410A 158 · R507 192
Maks. driftstryk46 bar
Medietemperatur-40…70 °C
MedieKølemidler, fluidgruppe 2 (PED art. 4, stk. 3)
Filterfinhed25 μm, termisk stabil op til 120 °C
Nettovolumen0,114 l
Skalvolumen0,17 l
Kernestørrelse08 cu.in. (massiv kerne)
MaterialeKerne af 80 % molekylsi og 20 % aktiveret aluminiumoxid; hus af stål, tilslutninger af kobberbelagt stål
OverfladePulverlakeret, korrosionsbestandig
Længde133 mm
Indikator for flowretningMærkat printet, envejs pil
GodkendelseUL (godkendelsesfilnr. SA6398), UA
UL-godkendte kølemidlerR125, R134a, R22, R23, R404A, R407A, R407C, R407F, R410A, R422B, R422D, R438A, R448A, R449A, R449B, R450A, R452A, R507A, R513A
Nettovægt0,3 kg
Bruttovægt0,356 kg
OprindelseslandIndien
Mærke
Varenummer470108224
EAN5702428651547
