Beskrivelse

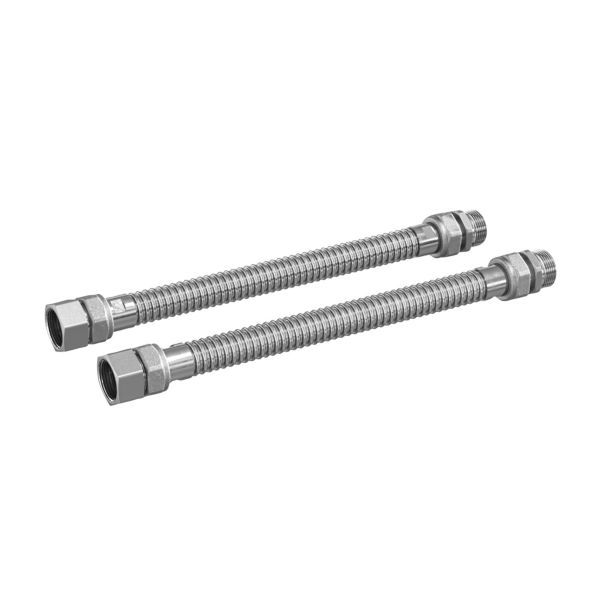

Danfoss 003Z4794 er et sæt flexrør til Danfoss AB-QM 4.0 Flexo i DN 15. Rørene er 300 mm lange og har 1/2″ indvendigt gevind (G 1/2) i den ene ende og 1/2″ udvendigt gevind (G 1/2) i den anden, begge ISO 228/1. Dermed kan ventilsættet forbindes til ventilatorkonvektoren.
Fordele
- Tilslutning: Flexrørene forbinder AB-QM Flexo-ventilsættet med ventilatorkonvektoren.
- Montage: Danfoss anbefaler, at Flexo installeres ved hjælp af fleksible rør.
- Sæt med 2 stk.: Både frem- og returløb kan tilsluttes.
- Materiale: Røret er i rustfrit stål, og omløber og møtrik er i forniklet messing.
Passer den til dit anlæg?
Bruges til
- Tilslutning af Danfoss AB-QM 4.0 Flexo-ventilsæt (DN 15) til en ventilatorkonvektor.
Sådan vælger du
- Denne udgave: DN 15, 300 mm, sæt med 2 stk.
Montering
- Monteres af VVS-installatør mellem AB-QM 4.0 Flexo-sættet og ventilatorkonvektoren, med 1/2″ indvendigt gevind (G 1/2) i den ene ende og 1/2″ udvendigt gevind (G 1/2) i den anden, begge ISO 228/1.
- Medfølger: 2 flexrør, 300 mm, med omløbere og møtrikker.
Til installatøren
- Trykklasse: Danfoss angiver flexrøret som PN 25 i tilbehørstabellen for kodenr. 003Z4794.
- Længdetolerance: Danfoss oplyser, at længden på de fleksible rør kan afvige +20 eller -10 mm.
- Materiale: Røret er i rustfrit stål (1.4401), omløber og møtrik i forniklet messing (CW602N, Ni2) og skiven i EPDM.
- Isolering i køleanlæg: I køleapplikationer skal Flexo-sættet ifølge Danfoss isoleres fuldstændigt med damptæt isolering, afhængigt af designforholdene og luftfugtigheden.
Se alle tekniske specifikationer →
Passer til
Tilbehør
Danfoss AB-QM 4.0 Flexo isolering DN15-DN20, 300 mm, 2-delt245 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor mange flexrør følger med?
Sættet indeholder 2 flexrør på 300 mm – ét til fremløb og ét til returløb.
Hvilket gevind har flexrørene?
Ifølge Danfoss’ datablad har flexrøret til DN 15 indvendigt G 1/2″ (ISO 228/1) i den ene ende og udvendigt G 1/2″ (ISO 228/1) i den anden.
Er længden præcis 300 mm?
Danfoss angiver længden til 300 mm og oplyser samtidig, at længden på de fleksible rør kan afvige +20 eller -10 mm.
Skal flexrørene isoleres?
I køleapplikationer skal Flexo-sættet ifølge Danfoss isoleres fuldstændigt med damptæt isolering, afhængigt af designforholdene og luftfugtigheden. Danfoss’ EPP-isoleringskappe (003Z4751) er beregnet til selve ventilenheden.
Dokumentation
- Datablad Ventiler til trykuafhængig flowbegrænsning og regulering, AB-QM 4.0 Flexo PDF · 3,8 MB
- Driftsvejledning AB-QM 4.0 Flexo, DN 15-20 PDF · 4,5 MB
- EU-overensstemmelseserklæring EU Declaration of conformity PDF · 289 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
