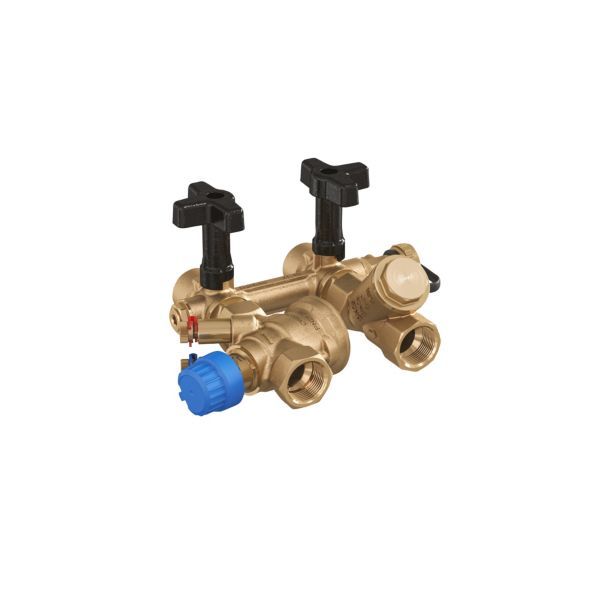

Danfoss AB-QM Flexo, DN15 AB-QM 4.0 Flexo 80 DN15 med si og målenipler

2.015 kr. inkl. moms

Formonteret og trykprøvet tilslutningssæt til varme- og køleenheder med variabelt flow, fx ventilatorkonvektorer og kølebafler.

  • Flow: Nominelt 700 l/h inden for differenstrykområdet 16–600 kPa.
  • Tilslutning: ½″ indvendigt gevind i begge ender (Rp ½ mod enheden, G ½ mod anlægget).
  • Snavssamler og målenipler: begge dele er indbygget i sættet.
  • Version: venstrevendt udgave; højrevendt fås også.

Levering 1–3 hverdage

Varenummer (SKU): 406838406 Kategori:

Beskrivelse

Danfoss AB-QM 4.0 Flexo er et formonteret og trykprøvet tilslutningssæt til varme- og køleenheder med variabelt flow, fx ventilatorkonvektorer og kølebafler. Sættet samler et H-stykke med afspærringsventiler, måleudtag, snavssamler og aftap med en trykuafhængig AB-QM 4.0-reguleringsventil i én enhed. Denne udgave er DN 15 med et nominelt flow (Qnom) på 700 l/h, differenstrykområde 16–600 kPa, 1/2″ indvendigt gevind (Rp 1/2 mod enheden, G 1/2 mod anlægget) og 80 mm centerafstand.

Fordele

  • Installation: Sættet er præfabrikeret, og Danfoss angiver kortere installationstid.
  • Flowregulering: Den trykuafhængige AB-QM-ventil begrænser flowet til det, enheden har brug for, og holder vandbalancen i anlægget.
  • Service: Sættet kan gennemskylles og aftappes, og snavssamleren kan rengøres.
  • Måling: Målenipler giver mulighed for at måle tryk og flow.
  • Trykprøvet: Leveres trykprøvet fra fabrikken; nominelt tryk PN 25.

Passer den til dit anlæg?

Bruges til

  • Tilslutning af varme- og køleunits med variabelt flow, fx ventilatorkonvektorer og kølebafler.
  • Installationer, hvor tilslutningen skal være kompakt og hurtig at montere: formonteret, trykprøvet sæt med 80 mm centerafstand.

Sådan vælger du

  • Denne variant: AB-QM 4.0 Flexo DN 15, Qnom 700 l/h, 1/2″ indvendigt gevind, venstrevendt, med snavssamler.
  • Større flow: AB-QM 4.0 Flexo DN 15 HF, Qnom 1200 l/h
  • Vælg sættet efter unitens dimensionerende flow, så det ligger inden for ventilens indstillingsområde.

Montering

  • Reguleringsventilen monteres i returrøret fra varme-/køleenheden, så flowet følger pilen på AB-QM-ventilhuset. Danfoss anbefaler, at Flexo monteres med fleksible rør.
  • Aktuator bestilles separat; Danfoss har aktuatorer til AB-QM 4.0 som on/off, 0–10 volt, 4–20 mA og digital via bussystem.
  • Sættet fås i venstre- og højrevendt version; denne er venstrevendt.
  • Tilslutning til enheden: 1/2″ indvendigt gevind (Rp 1/2). Tilslutning til anlægget: 1/2″ indvendigt gevind (G 1/2).
  • I køleanlæg skal sættet – afhængigt af designforholdene og luftfugtigheden – isoleres fuldstændigt med damptæt isolering.
  • Medfølger: H-stykke med indbygget AB-QM 4.0-ventil, snavssamler, måleudtag og aftap.
  • Medfølger ikke: Aktuator (bestilles separat).
Til installatøren
  • Driftsgrænser: Medietemperatur -10…95 °C. Er medietemperaturen under +2 °C, skal isdannelse på spindlen forhindres; Danfoss anbefaler isolering med dertil beregnet køleisolering.
  • Vandkvalitet: Vand og vandblanding til lukkede varme- og køleanlæg efter anlægstype I i DIN EN 14868; ved anlægstype II følges de relevante beskyttelsesforanstaltninger i DIN EN 14868, og kravene i VDI 2035 del 1+2 skal overholdes.
  • Differenstryk: ∆pmin 16 kPa, ∆pmaks 600 kPa. Ved minimum differenstryk når ventilen mindst 90 % af det nominelle flow.
  • Regulering: Reguleringsforhold 1:1000 med lineær karakteristik og indstillingsområde 10–100 % af Qnom. Uanset indstillingen kan ventilen modulere til under 1 % af indstillet flow.
  • Snavssamler: maskestørrelse 500 µm, 50 masker pr. cm².
  • Prøvning: Trykprøvet fra fabrikken, nominelt tryk PN 25; utæthed efter IEC 534 (ingen synlig lækage ved 100 N) og lukkefunktion efter ISO 5208 klasse A.
  • Tilbehør: EPP-isolering (003Z4751) og flexrør (003Z4794) bestilles separat; isoleringen passer til den venstrevendte version.

Varianter

Tilbehør

Ofte stillede spørgsmål

Findes sættet i en højrevendt version?
Ja, Danfoss fører Flexo i både venstre- og højrevendt version. Denne vare er den venstrevendte version (kodenr. 003Z1621).

Hvad betyder DN 15 og Qnom 700 l/h?
DN 15 er ventilens nominelle diameter, og Qnom 700 l/h er flowet ved forindstilling 100 %, som er fabriksindstillingen.

Skal der bruges en aktuator?
Ja, en aktuator bestilles separat. Danfoss har aktuatorer til AB-QM 4.0 som on/off, 0–10 V, 4–20 mA eller digital styring via bussystem.

Hvilket vand kan sættet bruges til?
Vand og vandblandinger til lukkede varme- og køleanlæg efter DIN EN 14868, anlægstype I; ved anlægstype II skal de relevante beskyttelsesforanstaltninger følges.

Kan sættet gennemskylles?
Ja, sættet kan gennemskylles og aftappes, og snavssamleren kan rengøres.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAB-QM 4.0 Flexo tilslutningssæt med snavssamler
ModelAB-QM 4.0 Flexo, venstrevendt version
Danfoss kodenr.003Z1621
DimensionDN 15
Tilslutning½″ indvendigt gevind – enhedsside Rp ½ (ISO 7/1), anlægsside G ½ (ISO 228/1)
Kvs3,5 m³/h (forbindelsessættet med snavssamler, uden reguleringsventilen)
Flowområde700 l/h (Qnom ved forindstilling 100 %)
Indstillingsområde10–100 % af Qnom
TrykklassePN 25
Min. differenstryk16 kPa (her når ventilen mindst 90 % af Qnom)
Maks. differenstryk600 kPa
Medietemperatur-10…95 °C (under +2 °C skal isdannelse på spindlen forhindres)
MedieVand og vandblanding til lukkede varme- og køleanlæg efter anlægstype I i DIN EN 14868
Vandring4 mm
KarakteristikLineær
Reguleringsforhold1:1000
Maskestørrelse500 µm
Antal masker50 pr. cm²
Utæthed (IEC 534)Ingen synlig lækage (ved 100 N)
Lukkefunktion (ISO 5208)Klasse A, ingen synlig lækage
VentilhusAfzinkningsbestandig (DZR) messing (CW602N)
VentilsædeAfzinkningsbestandig (DZR) messing (CW602N)
VentilkeglePPSU
PakningPTFE-materiale
AktuatortilslutningM30 x 1,5
MembranEPDM (membraner og O-ringe)
BetjeningshåndtagPA66
Centerafstand80 mm
MåleniplerJa
Tilbehør, isoleringEPP; massefylde 60 g/l, vandabsorption 1,2 ± 0,6 %, varmeledningsevne 39 mW/m/K, brandklasse Bygning Euroklasse E (bestilles separat)
Tilbehør, flexrør½″ indvendigt og udvendigt gevind (G ½, ISO 228/1), længde 300 mm, rør i rustfrit stål 1.4401 (bestilles separat)
Nettovægt1,46 kg
Mærke
Varenummer406838406
EAN5702424604660
