Beskrivelse

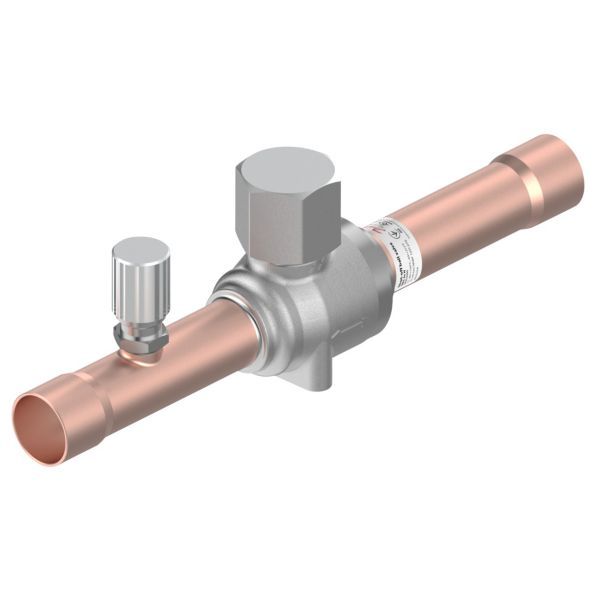

Danfoss GBC 16s H er en afspærringskugleventil i rustfast stål med loddetilslutninger 5/8″ ODF i begge ender. Ventilen er bi-flow, har adgangsport med Schrader-ventil og er angivet til kølemidlet R744 med maks. driftstryk 90 bar.
Fordele
- Bi-flow: Danfoss angiver, at bi-flow-funktionen er aktiv, uanset om ventilen monteres vandret eller lodret, og at kuglen udligner trykket, så der ikke spærres tryk inde.
- Adgangsport: Schrader-ventil til service, og hætte med plomberingstråd.
- Driftstryk: Danfoss angiver, at ventilen er udviklet til de 90 bar, der kan opstå under driftsstop, så anlægget kan lukkes ned og serviceres uden hjælpekølesystemer.
- Materiale: hus i rustfast stål.
Passer den til dit anlæg?
Bruges til
- CO2-køleanlæg (R744), hvor der er brug for afspærringsventiler til maks. arbejdstryk på 90 bar.
- Manuel afspærring i kølekredsen, fx ved service eller driftsstop.
Sådan vælger du
- Denne variant: GBC 16s H, 5/8″ ODF loddetilslutning, maks. 90 bar, Kv 12,4 m³/h, R744.
- Mindre udgave: GBC 12s H, Kv 8 m³/h
- Denne ventil er kun angivet til R744 – til øvrige kølemidler: Danfoss GBC 12s
Montering
- Lod ventilen i åben stilling – ikke i lukket stilling. Varm først røret op og derefter ventilens rørstuds; flammen må ikke rettes mod ventilhuset.
- Brug N2-gennemblæsning fra den modsatte side af loddestedet og loddemetal med min. 5 % Ag.
- Spindlen må kun stå helt åben eller helt lukket, og ventilen må ikke åbnes og lukkes hyppigt inden for kort tid.
- Kun autoriserede personer må betjene ventilen, da lukning kan give for høj trykopbygning i systemet.
- Medfølger: Schrader-ventil (adgangsport), hætte med plomberingstråd.
Til installatøren
- Lod ventilen i åben stilling – ikke i lukket stilling. Varm først røret op og derefter ventilens rørstuds; flammen må ikke rettes mod ventilhuset.
- Brug N2-gennemblæsning fra den modsatte side af loddestedet og loddemetal med min. 5 % Ag.
- Spindlen må kun stå helt åben eller helt lukket, og ventilen må ikke åbnes og lukkes hyppigt inden for kort tid.
- Kun autoriserede personer må betjene ventilen, da lukning kan give for høj trykopbygning i systemet.
- Driftsgrænser: temperaturområde -40…100 °C, maks. driftstryk 90 bar.
- Godkendelser: C UL US LISTED (til R744), PED, UA.
Se alle tekniske specifikationer →
Ofte stillede spørgsmål
Hvorfor skal ventilen loddes i åben stilling?
Danfoss anviser at lodde ventilen åben – ikke lukket – for at undgå skader på komponenterne under lodningen.
Hvad skal jeg være opmærksom på ved lodningen?
Danfoss anviser N2-gennemblæsning fra den modsatte side af loddestedet og loddemetal med min. 5 % Ag; flammen må ikke rettes mod ventilhuset.
Kan jeg selv lukke ventilen for at servicere anlægget?
Kun autoriserede personer må betjene ventilen, da lukning ifølge Danfoss kan give for høj trykopbygning i systemet.
Må ventilen stå halvt åben?
Nej. Danfoss anviser, at spindlen kun må stå helt åben eller helt lukket, og at ventilen ikke må åbnes og lukkes hyppigt inden for kort tid.
Hvilket kølemiddel er ventilen godkendt til?
Danfoss angiver GBC 16s H til R744 (CO2) med maks. driftstryk 90 bar.
Dokumentation
- Datablad Shut-off ball valve, GBC (90 bar) / GBCT (140 bar) PDF · 4,4 MB
- Brochure GBC & NRV for CO2 applications PDF · 1,0 MB
- Installationsvejledning Shut-off ball valve Type GBC (90bar) PDF · 1023 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
