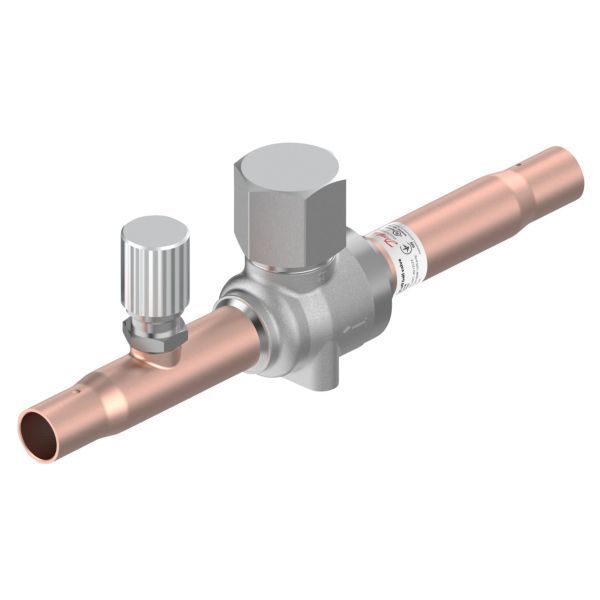

Danfoss GBC 10s H afspærringskugleventil, 90 bar, Kv 7 m³/h, 3/8” lodde ODF (009L5582)

614 kr. inkl. moms

Manuel afspærringskugleventil til subkritiske CO₂-køleanlæg, så en del af kølekredsen kan lukkes af ved service.

  • Kølemiddel: R744 (CO₂) i subkritiske anlæg, maks. driftstryk 90 bar
  • Tilslutning: 3/8″ loddeender (ODF) i kobberbelagt rustfrit stål
  • Adgangsport: Med Schrader-ventil
  • Afspærring: Tovejs flow, og ventilen kan afspærre i begge retninger under service

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 890095516 Kategori:

Beskrivelse

Danfoss GBC 10s H er en manuel kugleventil til subkritiske CO₂-køleanlæg (R744). Den har 3/8″ loddetilslutning (ODF), adgangsport med Schrader-ventil og en Kv-værdi på 7,00 m³/h. Rørenderne er kobberbelagt rustfrit stål, og Danfoss angiver nem og hurtig lodning i anlæg med kobberrør.

Fordele

  • Afspærring ved service: Danfoss angiver, at ventilen kan afspærre i begge retninger under service.
  • Aflastningshul: Kuglen har et aflastningshul, der forhindrer, at væske spærres inde, når ventilen er lukket.
  • Tryk ved stilstand: Danfoss angiver, at ventilen kan holde det tryk, der normalt opstår, når køleanlægget er standset – fx under service eller ved uventet strømafbrydelse.
  • Lodning: Rørenderne er kobberbelagt rustfrit stål; Danfoss angiver nem og hurtig lodning i anlæg med kobberrør.
  • Pakningsmateriale: Danfoss angiver, at pakningsmaterialet er valgt særligt til CO₂.
  • Adgangsport: Ventilen har en adgangsport med Schrader-ventil i messing.

Passer den til dit anlæg?

Bruges til

  • Subkritiske CO₂-køleanlæg (R744) med maks. driftstryk 90 bar.
  • Afspærring af en del af kølekredsen under service.

Sådan vælger du

  • Denne variant: GBC 10s H, 3/8″, Kv-værdi 7,00 m³/h

Montering

  • Loddes ind af autoriseret kølemontør; ventilen skal ifølge Danfoss loddes i åben position.
  • Monteringsretningen er fri: Danfoss angiver tovejs flow og afspærring i begge retninger.
  • Rørenderne er kobberbelagt rustfrit stål; Danfoss angiver nem og hurtig lodning i anlæg med kobberrør.
  • Medfølger: Schrader-ventil i adgangsporten, Hætte med trådplombering.
Til installatøren
  • Anvendelsesområde: Danfoss angiver GBC (90 bar) til subkritiske CO₂-køleanlæg og GBCT (140 bar) til transkritiske anlæg.
  • Driftsgrænser: Maks. driftstryk 90 bar, medietemperatur -40…100 °C.
  • Betjening: Danfoss angiver, at kun autoriserede personer må betjene ventilen, da lukning kan give trykopbygning i anlægget.
  • Spindelposition: Danfoss angiver, at spindlen kun må stå helt åben eller helt lukket, og at ventilen ikke må åbnes og lukkes hyppigt inden for kort tid.
  • Lodning: Danfoss angiver, at ventilen skal loddes i åben position – ikke i lukket.
  • Godkendelser: C UL US Listed, PED 2014/68/EU, UA. PED-kategori Art. 4, par. 3, fluidgruppe 2.

Varianter

Tilbehør

Ofte stillede spørgsmål

Kan ventilen monteres i begge flowretninger?
Ja. Danfoss angiver tovejs flow, og at ventilen kan afspærre i begge retninger under service.

Passer ventilen til alle CO₂-anlæg?
Danfoss angiver GBC (90 bar) til subkritiske CO₂-anlæg (R744) med maks. driftstryk 90 bar. Til transkritiske anlæg angiver Danfoss GBCT (140 bar).

Hvad betyder “m. AP” i varenavnet?
AP står for adgangsport. Denne udgave (009L5582) har en adgangsport med Schrader-ventil; Danfoss har samme ventil uden adgangsport under kodenr. 009L5416.

Skal ventilen loddes i åben eller lukket position?
Danfoss angiver, at ventilen skal loddes i åben position.

Kan ventilen bruges til at regulere flowet?
Nej. Danfoss angiver, at spindlen kun må stå helt åben eller helt lukket.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAfspærringskugleventil, GBC 10s H
ModelGBC 10s H
Danfoss kodenr.009L5582
Dimension3/8" (9,52 mm)
TilslutningLoddeender (ODF), kobberbelagt rustfrit stål
GennemløbLigeløb
Kv-værdi7,00 m³/h
Maks. driftstryk90 bar
Medietemperatur-40…100 °C
MedieR744 (CO₂), subkritiske anlæg
BetjeningManuel, via ventilspindel
VentilhusRustfrit stål
KugleRustfrit stål
PakningDobbelt O-ring i spindel (EPDM), kuglesæde PTFE, hættepakning PTFE
SpindelRustfrit stål
HætteAluminium, med trådplombering
Schrader-ventilMessing
FlowretningTovejs
FlowretningsindikatorPræget 2-vejs pil
Afspærring under serviceBegge retninger
AdgangsportJa, med Schrader-ventil
Aflastningshul i kuglenJa
GodkendelseC UL US Listed, PED 2014/68/EU, UA
PED-kategoriArt. 4, par. 3 (fluidgruppe 2)
EN 13463-3 antændelseskildevurderingJa
MålLængde 139 mm, højde 43 mm
Nettovægt0,131 kg
Bruttovægt0,185 kg
Mærke
Varenummer890095516
EAN5715162512364
