Beskrivelse

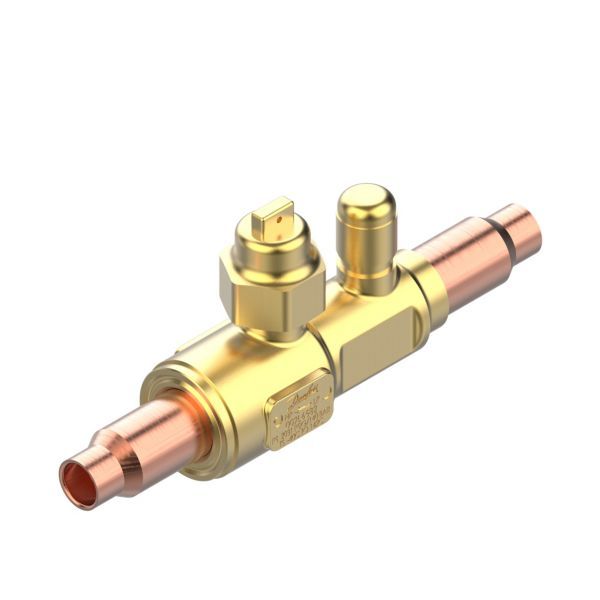

Danfoss GBC 10s er en manuel kugleventil til væske-, suge- og varmgasledninger i køle- og airconditionanlæg. Den har 3/8″ loddetilslutning (ODF) i begge ender, adgangsport med Schrader-ventil og tovejs flow. Kv-værdien er 8,04 m³/h, og maks. driftstryk er 45 bar.
Fordele
- Hætte med plombering: Hætten er i ét stykke med en trådplombering, der ifølge Danfoss forhindrer, at den fjernes utilsigtet eller pilles ved mellem serviceringer.
- Adgangsport: Ifølge Danfoss kan en udgave med adgangsport reducere omkostningen, hvis anlægget skal serviceres.
- Olietyper: Danfoss angiver ventiltypen GBC til POE-, PVE-, PAG- og PAO-olie samt mineralolie.
- Messing og kobber: Ventilhuset er af messing, og rørenderne er af kobber, som loddes på anlæggets kobberrør.
Passer den til dit anlæg?
Bruges til
- Væske-, suge- og varmgasledninger i køle- og airconditionanlæg.
- Typiske anvendelser er ifølge Danfoss kølerum, chiller, varmepumpe og transportkøl.
Sådan vælger du
- Denne variant: GBC 10s, 3/8″ lodde (ODF), Kv 8,04 m³/h.
- Mindre: GBC 6s, 1/4″
- Større: GBC 12s, 1/2″
- Større: GBC 16s, 5/8″
Montering
- Loddes ind af kølemontør. Ifølge Danfoss er ventilens monteringsretning uden betydning, fordi flowet er tovejs.
- Ventilen kan panelmonteres med 2 skruer M3 × 0,5.
- Medfølger: Schrader-ventil i adgangsporten.
Til installatøren
- Adgangsport: Adgangsportens gevind er 7/16-20 UNF, og Schrader-ventilens gevind er 5 V1 iht. DIN 7756/DIN 7757.
- Olier: Danfoss angiver POE-, PVE-, PAG- og PAO-olie samt mineralolie til ventiltypen GBC.
- Oliefri drift: Ved oliefrie anvendelser er den maksimale medietemperatur 80 °C, ifølge Danfoss. De oliefrie kølemidler er R1234ze(E), R134a, R513A, R515B og R516A.
- Panelmontering: Skrue M3 × 0,5 (2 stk.).
Se alle tekniske specifikationer →
Varianter
Tilbehør
Altech kølekobberrør, blødt i ring, 3/8'' x 0,85 mm, maks. 96 bar, 15 m1.073 kr. inkl. moms+
Altech kølekobberrør, hårde lige længder, 3/8'' x 0,65 mm, 130 bar, 5 m343 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad betyder Kv-værdien?
Kv-værdien udtrykker ventilens flowkapacitet. Danfoss angiver 8,04 m³/h for GBC 10s, beregnet ud fra strømningsligninger.
Hvilke olietyper angiver Danfoss til ventilen?
POE-, PVE-, PAG- og PAO-olie samt mineralolie til ventiltypen GBC.
Hvilke anlæg bruges ventilen typisk i?
Ifølge Danfoss’ datablad er typiske anvendelser kølerum, chiller, varmepumpe og transportkøl.
Er der grænser ved oliefrie kølemidler?
Ja. Ved oliefrie anvendelser er den maksimale medietemperatur 80 °C i stedet for 100 °C, ifølge Danfoss.
Dokumentation
- Datablad Shut-off ball valve, GBC / GBC E / GBC L PDF · 1,9 MB
- Produkt miljøerklæring EPD for Shut-off ball valve, GBC 79s PDF · 2,7 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
