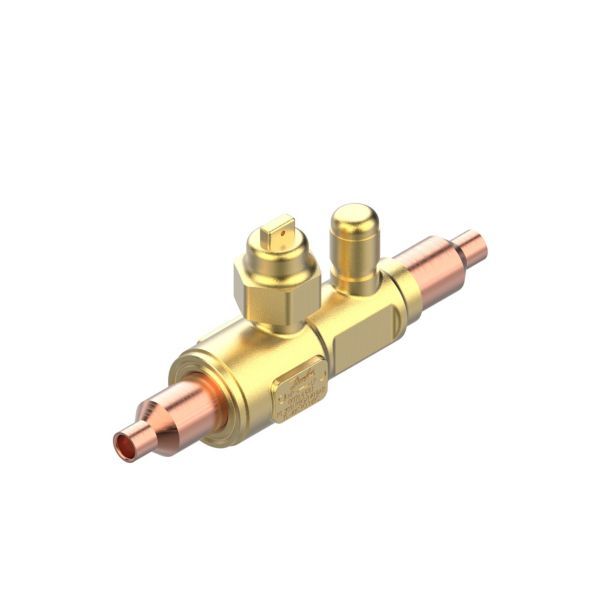

Danfoss GBC 6s afspærringskugleventil, 45 bar, Kv 1,83 m³/h, 1/4” lodde ODF (009L7050)

548 kr. inkl. moms

Danfoss GBC 6s er en manuel kugleventil til væske-, suge- og varmgasledninger i køle- og airconditionanlæg.

  • Tilslutning: 1/4″ lodde ODF (loddeender)
  • Betjening: Manuel – en kvart omdrejning fra åben til lukket
  • Flow: Tovejs – monteringsretningen er underordnet
  • Serviceport: Ja, med Schrader-ventil

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470450106 Kategori:

Beskrivelse

Danfoss GBC 6s er en manuel kugleventil til væske-, suge- og varmgasledninger i køle- og airconditionanlæg med 1/4″ loddetilslutning (ODF) og serviceport (Schrader-ventil). Ventilen åbner og lukker med en kvart omdrejning, kan gennemstrømmes i begge retninger og har en Kv-værdi på 1,83 m³/h. Danfoss angiver et temperaturområde på -40 til 100 °C, dog maks. 80 °C ved oliefrie kølemidler.

Fordele

  • 1/4 omdrejning: Fra helt åben til helt lukket med stop i begge positioner.
  • Statusindikator: Kuglestatusindikator på spindeltoppen viser, om ventilen er åben eller lukket.
  • Tovejs flow: Monteringsretningen er underordnet, og en præget pil på huset viser flowretningen.
  • Serviceport: Schrader-ventil og en hætte i ét stykke med plombering, som ifølge Danfoss forhindrer, at hætten fjernes utilsigtet mellem serviceeftersyn.

Passer den til dit anlæg?

Bruges til

  • Væske-, suge- og varmgasledninger i kølerum, chillere, varmepumper og transportkøl.

Montering

  • Loddes ind af kølemontør; ventilen kan monteres uanset flowretning.
  • Medfølger: Schrader-ventil (serviceport), Hætte i ét stykke med plombering.
Til installatøren
  • PED: Danfoss angiver kategori Art. 4, par. 3 og fluidagruppe 1 og 2.
  • Antændelseskildevurdering efter EN 13463-3: Ja (Danfoss’ produktside).
  • Driftsgrænser: Maks. driftstryk 45 bar (650 psig).
  • Temperatur og olie: Maks. medietemperatur er 100 °C generelt, men begrænset til 80 °C ved oliefrie kølemidler (R1234ze(E), R134a, R513A, R515B, R516A).
  • Smøremidler: Danfoss angiver for GBC-udgaven POE-, PVE-, PAG- og PAO-olie samt mineralolie.
  • Materialer: Ventilhus i messing, rørender i kobber, kugle i rustfrit stål, kuglesæde i PTFE og dobbelt O-ringstætning om spindlen.
  • Panelmontering: Ekstra monteringshuller til M3 × 0,5-skruer (2 stk.), hvis ventilen skal fastgøres til et panel.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad betyder 6s i navnet?
6s er Danfoss’ typebetegnelse for 1/4″-udgaven (6 mm) med loddeender. De større udgaver hedder GBC 10s (3/8″), GBC 12s (1/2″) og GBC 16s (5/8″).

Hvilke olietyper tåler ventilen?
Danfoss angiver POE-, PVE-, PAG- og PAO-olie samt mineralolie til GBC-ventilen.

Hvilke anlæg bruges ventilen typisk i?
Ifølge Danfoss’ datablad er typiske anvendelser koldrum, chiller, varmepumpe og transportkøling.

Kan ventilen monteres uanset flowretning?
Ja, ventilen har tovejs flow (bi-flow), så monteringsretningen er underordnet.

Hvordan ser jeg, om ventilen er åben eller lukket?
Kuglestatusindikatoren på spindeltoppen viser ifølge Danfoss, om ventilen er åben eller lukket.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAfspærringskugleventil, GBC 6s
Danfoss kodenr.009L7050
Dimension1/4" (6 mm)
Tilslutning1/4" lodde ODF
GennemløbFuld boring
GennemløbsretningLigeløb
Kv-værdi1,83 m³/h
Cv-værdi2,1 gal/min
Maks. driftstryk45 bar
Medietemperatur-40…100 °C (maks. 80 °C ved oliefrie kølemidler)
Fluidagruppe (PED)1 og 2
BetjeningManuel, 1/4 omdrejning fra åben til lukket, stop i begge positioner
VentilhusMessing
RørenderKobber
KugleRustfrit stål
KuglesædePTFE
SpindeltætningDobbelt O-ring
HættetætningPTFE
UdstyrHætte i ét stykke med plombering (messing)
FlowTovejs (bi-flow), flowretning vist med præget 2-vejs pil
ServiceportJa, med Schrader-ventil
SmøremiddelkompatibilitetPOE-, PVE-, PAG- og PAO-olie samt mineralolie
KølemidlerR1234yf, R1234ze(E), R134a, R22/R407C, R290, R32, R404A/R507A, R407A, R407F, R407H, R410A, R448A, R449A, R449B, R450A, R452A, R452B, R454A, R454B, R454C, R455A, R463A, R513A, R515B, R516A, R600, R600a, R1270
Oliefrie kølemidlerR1234ze(E), R134a, R513A, R515B, R516A
UL-godkendte kølemidlerR1234yf, R1234ze(E), R134a, R22, R290, R32, R404A, R407A, R407C, R407F, R407H, R410A, R448A, R449A, R449B, R450A, R452A, R452B, R454A, R454B, R454C, R455A, R463A, R507A, R513A, R515B, R516A, R600, R600a
GodkendelsercULus Listed, EAC, UA
Panelmontering (skruer)M3 × 0,5 (2 stk.)
Nettovægt0,158 kg
Bruttovægt0,214 kg
PED-kategoriArt. 4, par. 3
Antændelseskildevurdering (EN 13463-3)Ja
Mærke
Varenummer470450106
EAN5702428007979
