Beskrivelse

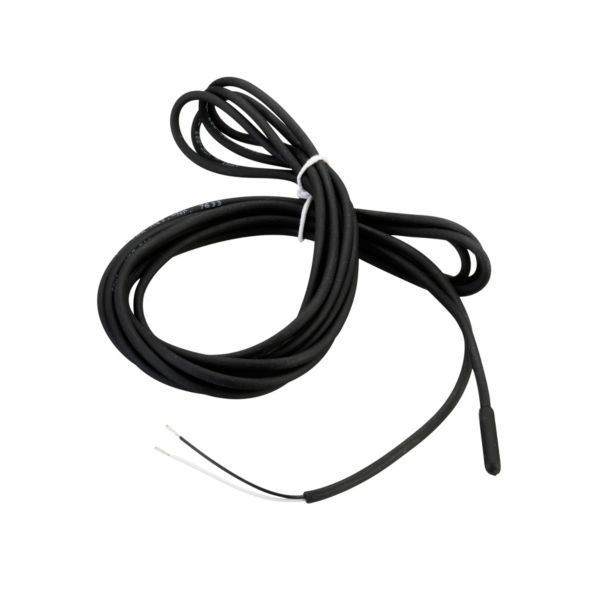

Danfoss Icon gulvføler er en føler til Danfoss Icon-rumtermostater med ledning i 24 V og 230 V. Føleren lægges i et isolerende rør i gulvet og måler gulvtemperaturen, så termostaten kan styre efter eller begrænse gulvets temperatur. Kablet er 3 m, føleren har kapslingsklasse IP68, og følertypen er NTC 47 kΩ ved 25 °C.
Fordele
- Præcis styring: Icon-termostaten kan styre efter eller begrænse gulvets temperatur ved hjælp af gulvføleren.
- Kapsling: Føleren har kapslingsklasse IP68 og monteres i gulvet.
- Udskiftning: Monteres i et isolerende rør, lukket ved gulvenden, så føleren kan udskiftes, hvis det bliver nødvendigt.
Passer den til dit anlæg?
Bruges til
- Vandbåren gulvvarme styret af Danfoss Icon-rumtermostater med ledning.
Sådan vælger du
- Denne variant: gulvføler til Icon 24 V og 230 V med ledning.
Montering
- Føleren monteres i et isolerende rør, der er lukket i gulvenden; min. bukkeradius 5 cm. Den bedste placering er centreret mellem to gulvvarmeslanger.
- Elinstallationen udføres efter EN/IEC 61386-23.
- Gulvføleren er et strømførende kabel; eventuelle forlængelser behandles som et almindeligt kabel med netstrøm.
Til installatøren
- Følertype: NTC 47 kΩ ved 25 °C.
- Kabling: Gulvføleren er et strømførende kabel; eventuelle forlængelser af følerkablet skal behandles som et almindeligt kabel med netstrøm.
- Installation: Monteres i et isolerende rør i henhold til EN/IEC 61386-23, lukket ved gulvenden, min. bukkeradius 5 cm. Den bedste placering er centreret mellem to gulvvarmeslanger.
- Kapsling: IP68.
Se alle tekniske specifikationer →
Passer til
- Gulvvarmestyring, Danfoss Icon™ 24V MC, Masterregulator, 230 V, Udgangsspænding [V] AC: 24 (088U1141)
- Gulvvarmestyring, Danfoss Icon™ 24V MC, Masterregulator, 230 V, Udgangsspænding [V] AC: 24 (088U1142)
- Gulvvarmestyring, Danfoss Icon2™ 24V RT med ledning, Rumtermostat, 24 V, Vægmonteret (088U2128)
- Gulvvarmestyring, Danfoss Icon2™ 24V RT med ledning, Rumtermostat, 24 V, Vægindbygning (088U2125)
Ofte stillede spørgsmål
Hvor skal føleren placeres?
Danfoss angiver, at den bedste placering er centreret mellem to gulvvarmeslanger. Føleren skal monteres i et isolerende rør, der er lukket i gulvenden, så den kan udskiftes.
Må følerkablet forlænges?
Gulvføleren er et strømførende kabel, så en forlængelse skal udføres på samme måde som et almindeligt kabel med netstrøm.
Hvilken type føler er det?
NTC 47 kΩ ved 25 °C, med 3 m kabel.
Dokumentation
- Datablad Gulvvarmestyring, Danfoss Zigbee Repeater PDF · 556 KB
- Installationsvejledning Danfoss Icon™ Floor Sensor for Icon™ thermostats (Installation Guide) PDF · 436 KB
- Installationsvejledning Danfoss Icon™ Programmable 230V Room Thermostat 1 F86 IW PDF · 1,1 MB
- Installationsvejledning Danfoss Icon™ Programmable 230V Room Thermostat F80 IW 1 PDF · 1,1 MB
- Installationsvejledning Danfoss Icon™ Programmable 230V Room Thermostat F86 OW 1 PDF · 8,1 MB
- Installationsvejledning Danfoss Icon™ Programmable 230V Room Thermostat F88 IW 1 PDF · 1,2 MB
- Installationsvejledning Applikationsbeskrivelse - 1 kreds gulvvarme PDF · 441 KB
- Installationsvejledning Danfoss Icon2™ (Applikationsvejledning) PDF · 20,1 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
