Beskrivelse

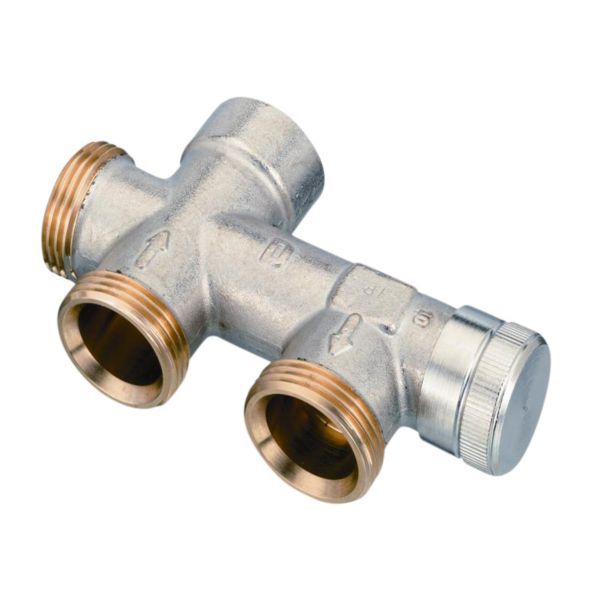

Danfoss RA-KE fordelerhus med gulvtilslutning er den del af radiatorkoblingen RA-KE, der sidder ved gulvet og har afspærring. Radiatorkoblingen RA-KE er ifølge Danfoss et komplet ventilsystem til etstrengsanlæg med pumpecirkulation. Fordelerhuset har 3/4″ udvendigt gevind (G 3/4 A) til anlægget og 1/2″ udvendigt gevind (R 1/2) til radiatoren, og er forberedt for tilslutning af gængse stål-, kobber-, plast- og Alupex-rør.
Fordele
- Komplet system: Fordelerhus, mellemrør og ventilhus udgør tilsammen RA-KE-radiatorkoblingen til etstrengsanlæg.
- Færre samlinger: Koblingen muliggør ifølge Danfoss enkel installering uden skjulte samlinger i rørsystemet.
- Rørtyper: Fordelerhuset er forberedt for tilslutning af gængse stål-, kobber-, plast- og Alupex-rør.
Passer den til dit anlæg?
Bruges til
- Etstrengsanlæg med pumpecirkulation, hvor radiatoren tilsluttes fra gulvet.
Sådan vælger du
- Denne del: RA-KE fordelerhus med gulvtilslutning
- Ventilhus til koblingen: RA-KE inkl. bøjning (013G3362)
- Mellemrør Ø 15 × 950 mm (013G3377)
Montering
- Monteres af VVS-installatør med 3/4″ udvendigt gevind (G 3/4 A) til anlægget og 1/2″ udvendigt gevind (R 1/2) til radiatoren; ventilhus og mellemrør bestilles separat.
- Medfølger: Fittings til mellemrøret..
- Medfølger ikke: Ventilhus inkl. bøjning (bestilles separat)., Mellemrør (bestilles separat)., 2 sæt klemringsfittings til tilslutning af rørnettet (bestilles separat)..
Til installatøren
- Driftsgrænser: Maks. driftstryk 10 bar, prøvetryk 16 bar, maks. medietemperatur 120 °C.
- Kapacitet: Danfoss angiver, at RA-KE er konstrueret til varmekredse på op til 9 kW ved ΔT = 20 K på hele varmekredsen, og at fordelingen er indstillet på 35 % til radiatoren.
- Differenstryk: Danfoss anbefaler altid at vælge pumper, der ikke giver mere tryk end nødvendigt; i de fleste anlæg er et differenstryk over ventilerne på 0,05–0,2 bar tilstrækkeligt, og et for højt differenstryk i en streng kan reduceres med en strengventil, fordi vandmængden i anlæg med RA-KE er konstant.
- Vandkvalitet: Tilsættes kemikalier mod kalkdannelse og korrosion, skal leverandørens anvisninger overholdes, ifølge Danfoss.
- Opbygning: Radiatorkoblingen består af fire dele, der bestilles enkeltvis – ventilhus inkl. bøjning og fittings, mellemrør, fordelerhus inkl. fittings, og 2 sæt klemringsfittings til tilslutning af rørnettet på fordelerhuset.
Se alle tekniske specifikationer →
Tilbehør
Danfoss Ventilhus 1-Streng Ra-Ke Incl.Bøjn 013g3362, 013G3362296 kr. inkl. moms+
Danfoss mellemrør til radiatorkoblinger Ø15x950mm, 013g3377, 013G337797 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor stor en varmekreds kan RA-KE bruges til?
Danfoss angiver, at RA-KE er konstrueret til varmekredse på op til 9 kW ved ΔT = 20 K på hele varmekredsen, og at fordelingen er indstillet på 35 % til radiatoren.
Hvilke rørtyper kan tilsluttes?
Danfoss angiver, at fordelerhuset er forberedt for tilslutning af gængse stål-, kobber-, plast- og Alupex-rør.
Hvad følger med fordelerhuset?
Fordelerhuset leveres inklusive fittings til mellemrøret. Ventilhus, mellemrør og de 2 sæt klemringsfittings til rørnettet bestilles hver for sig.
Skal jeg tænke på vandkvaliteten i anlægget?
Hvis det er nødvendigt at tilsætte kemikalier mod kalkdannelse og korrosion, skal leverandørens anvisninger overholdes, ifølge Danfoss.
Dokumentation
- Datablad Radiatorkobling RA-KE PDF · 419 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
