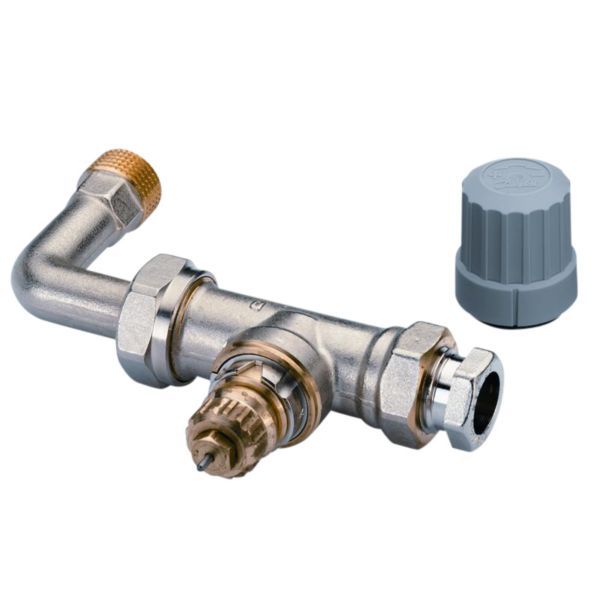

Danfoss Ventilhus 1-Streng Ra-Ke Incl.Bøjn 013g3362, 013G3362

296 kr. inkl. moms

Ventilhus med bøjning til Danfoss RA-KE – radiatorkoblingen til et-strengsanlæg med pumpecirkulation.

  • Tilslutning: Radiator 1/2″ udvendigt gevind (R 1/2)
  • Til et-strengsanlæg: Ligeløb, til anlæg med pumpecirkulation
  • Medfølger: Fittings til mellemrør

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403132004 Kategori:

Beskrivelse

Ventilhus med bøjning til Danfoss RA-KE, en komplet radiatorkobling til et-strengsanlæg med pumpecirkulation. Koblingen består af fordelerhus med afspærring, mellemrør og dette ventilhus, som bestilles hver for sig. Tilslutningen til radiatoren er 1/2″ udvendigt gevind (R 1/2), og alle termostatelementer i RA 2000-serien samt termoaktuatorerne ABNR og ABNM passer til ventilhuset.

Fordele

  • Termostatvalg: Alle termostatelementer i RA 2000-serien og termoaktuatorerne ABNR og ABNM passer til ventilhuset.
  • Vedligehold: Ventilens pakdåse kan udskiftes under drift, det vil sige med vand og tryk på anlægget.
  • Retning: Ventilhuset kan orienteres fremad eller til siden efter ønske.
  • Samlinger: Danfoss angiver, at radiatorkoblingen kan installeres uden skjulte samlinger i rørsystemet.

Passer den til dit anlæg?

Bruges til

  • Et-strengsanlæg med pumpecirkulation, hvor radiatoren tilsluttes via en RA-KE-radiatorkobling.

Sådan vælger du

Montering

  • Ventilhuset kan orienteres fremad eller til siden efter ønske.
  • Tilslutning til radiator: 1/2″ udvendigt gevind (R 1/2).
  • Danfoss anbefaler altid at vælge pumper, der ikke giver mere tryk, end der er brug for til cirkulation af den nødvendige vandmængde.
  • Medfølger: Fittings til mellemrør.
  • Medfølger ikke: Mellemrør, Fordelerhus, Termostatelement eller termoaktuator.
Til installatøren
  • Kapacitet: Danfoss angiver, at RA-KE er konstrueret til varmekredse på op til 9 kW ved Δt = 20 K på hele varmekredsen, og at fordelingen er indstillet på 35 % til radiator.
  • Kvs: Den samlede kvs-værdi for hele systemet er 2,5 m³/h, og maks. flow gennem radiatoren er 35 %.
  • Differenstryk: Maks. differenstryk 0,6 bar angiver det maksimale tryk, hvor ventilerne giver en tilfredsstillende regulering; grænsen tager ikke hensyn til eventuel støj. Et for højt differenstryk i en streng kan reduceres med en strengventil, fordi den cirkulerende vandmængde i anlæg med RA-KE er konstant.
  • Komponenter: Radiatorkoblingen består af fire dele, der bestilles enkeltvis – ventilhus inkl. bøjning og fittings, mellemrør, fordelerhus inkl. fittings og 2 sæt klemringsfittings til tilslutning af rørnet på fordelerhuset.
  • Rørtyper: Fordelerhuset er forberedt for tilslutning af gængse stål-, kobber-, plast- og Alupex-rør.
  • Vandkvalitet: Er det nødvendigt at tilsætte kemikalier til det cirkulerende vand for at undgå kalkdannelse og korrosion, er det vigtigt, at leverandørens anvisninger overholdes.
  • Pakdåse: Ventilens pakdåse kan udskiftes under drift, og Danfoss fører den som reservedel (013G0290).

Tilbehør

Ofte stillede spørgsmål

Hvad består en komplet RA-KE-kobling af?
Ventilhus inkl. bøjning og fittings, mellemrør, fordelerhus inkl. fittings og 2 sæt klemringsfittings til rørnettet. Delene bestilles enkeltvis, og der skal desuden bruges en RA 2000-termostat eller en ABN-termoaktuator.

Hvor stor en varmekreds kan den klare?
Danfoss angiver, at RA-KE er konstrueret til varmekredse på op til 9 kW ved Δt = 20 K på hele varmekredsen.

Kan pakdåsen skiftes uden at tømme anlægget?
Ja. Danfoss oplyser, at ventilens pakdåse kan udskiftes under drift, altså med vand og tryk på anlægget.

Hvilken termostat passer på ventilhuset?
Alle termostatelementer i RA 2000-serien samt termoaktuatorerne ABNR og ABNM.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRA-KE ventilhus med bøjning
ModelRA-KE/KEW, RA-KE med vinkelbøjning
Danfoss kodenr.013G3362
Dimension1/2"
TilslutningRadiator: 1/2" udvendigt gevind (R 1/2), ISO 7-1/228-1 · tilslutningsstørrelse ind: G 1/2
Kvs2,5 m³/h (samlet kvs-værdi for hele systemet, maks.)
Maks. driftstryk10 bar
Maks. differenstryk0,6 bar
Prøvetryk16 bar
MedietemperaturMaks. fremløbstemperatur 120 °C
Anlægstype1-strengsanlæg med pumpecirkulation
KonstruktionLigeløb, ingen RLV
Fordeling35 % til radiator
Materiale (ventilkegle)NBR
Materiale (O-ring)EPDM
Materiale (fjederskål)Tinbronze
Materiale (trykstift og ventilfjeder)Kromstål
Materiale (ventilhus og øvrige metaldele)Messing (Ms 58)
GodkendelserIkke CE-mærket, ikke UL-klassificeret
Nettovægt0,374 kg
Bruttovægt0,374 kg
Mærke
Varenummer403132004
EAN5702420031781
