Beskrivelse

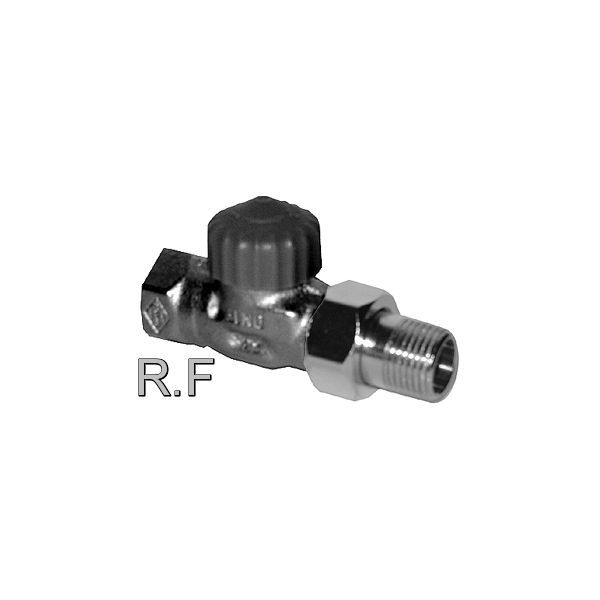

IMI Heimeier radiatorventil med større gennemløb er en termostatventil uden forindstilling til et-strengede varmeanlæg eller køleanlæg med pumpe og normal afkøling. Ventilsædet er dimensioneret til større vandmængder, og ventilhuset er af korrosionsbestandigt, forniklet rødgods. Denne udgave er lige i DN 15 med 1/2″ indvendigt gevind (Rp1/2) mod røret og 1/2″ udvendigt gevind (R1/2) mod radiatoren, Kvs 2,50.
Fordele
- Ventilsæde: Afstemt til større vandmængder i et-strengede anlæg.
- Tætning: Dobbelt O-ring-tætning; den udvendige O-ring kan skiftes under tryk.
- Service uden aftapning: Termostatindsatsen kan skiftes med serviceværktøjet.
- Fælles tilslutning: M30x1,5 er tilslutningen til IMI termostater og termiske eller motoriserede aktuatorer.
Passer den til dit anlæg?
Bruges til
- Et-strengede varmeanlæg eller køleanlæg med pumpe og normal afkøling.
Sådan vælger du
- Denne variant: Lige, DN 15, Kvs 2,50.
- Vinkel DN 15 (Kvs 3,10)
Montering
- Tilslutning: 1/2″ indvendigt gevind (Rp1/2) mod røret og 1/2″ udvendigt gevind (R1/2) mod radiatoren.
- Ved krav om hydraulisk balance kan returkoblinger type TRIM, Raditrim eller Regulux anvendes.
- Gennemskyl anlægget før montering i forurenede eller gamle anlæg.
- Termostat eller aktuator bestilles separat (M30x1,5).
- Medfølger ikke: Termostathoved eller aktuator (M30x1,5, bestilles separat).
Til installatøren
- Nøglevidde: SW1 27 mm, SW2 30 mm ved DN 15.
- Vandkvalitet: Det varmebærende medium skal være rent og afgasset; mineralske olier eller andre mineralholdige smøremidler kan ødelægge pakninger af EPDM-gummi. Bruges frostsikringsmidler på basis af etylenglykol, skal producentens oplysninger om koncentration og tilsætningsstoffer følges.
- Aktuatorer: “Ventilhuse kan monteres med alle typer af IMI termostater og termiske eller motoriserede aktuatorer.” Ved aktuatorer fra andre producenter skal trykket være tilpasset en termostatventil med blød pakning.
- Montering: Gennemskyl anlægget før montering i forurenede eller gamle anlæg.
- Kv/Kvs: Flowkoefficienterne angiver m³/h ved et trykfald på 1 bar (Kv med termostat ved 1 K/2 K, Kvs ved fuldt åben ventil).
Se alle tekniske specifikationer →
Varianter
Tilbehør
IMI TA TRV 300 termostat med indbygget føler, 6–28 °C, M30x1,5 (50 350-028)160 kr. inkl. moms+
IMI TA TRV Nordic radiatortermostat, 6–28 °C, hvid RAL 9016, M30x1,5 (50 355-028)182 kr. inkl. moms+
Altech følerelement til radiator, omløber M30 x 1,5, krom/hvid152 kr. inkl. moms+
IMI TA håndhjul til termostatventil, M30x1,5 (1303-01.325)91 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad er forskellen på denne og en almindelig termostatventil?
Ventilsædet er dimensioneret til større vandmængder, og IMI Heimeier angiver udgaven til et-strengede varmeanlæg eller køleanlæg med pumpe og normal afkøling.
Hvordan undgås støj?
Differenstrykket over termostatventilerne bør ikke overstige ca. 0,2 bar. Er der risiko for mere, skal det stabiliseres med en STAP differenstrykregulator eller en overstrømningsventil type BPV eller Hydrolux.
Kan ventilen bruges i et to-strenget anlæg?
IMI Heimeier angiver denne udgave til et-strengede varmeanlæg eller køleanlæg med pumpe og normal afkøling.
Dokumentation
- Brochure Katalogblad radiatorventiler med større gennemløb PDF · 1,5 MB
- Brochure Katalogblad Tilbehør radiatorventiler PDF · 1,4 MB
- Installationsvejledning Monteringsvejledning (flersproget, PDF) PDF · 2,2 MB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
