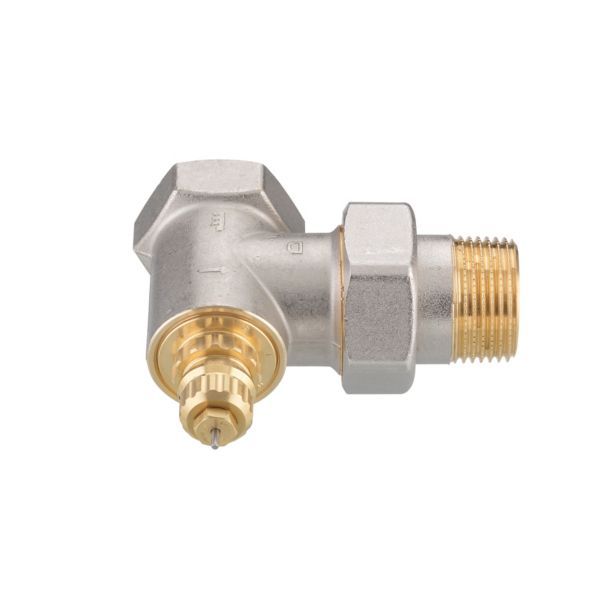

Danfoss RA-G radiatorventil 25, 1” vinkelløbende, 013G1680

678 kr. inkl. moms

Ventilhus til radiator med højt flow – til etstrengsanlæg med pumpe eller tostrengsanlæg med naturlig cirkulation.

  • Størrelse: DN 25 med 1″ indvendigt gevind ind (Rp 1) og 1″ udvendigt gevind ud (R 1)
  • Kapacitet: kvs 5,50 m³/h
  • Udførelse: Vinkelløb, monteres i anlæggets fremløb

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403283108 Kategori:

Beskrivelse

Danfoss RA-G er et ventilhus til radiator med højt flow, beregnet til tostrengsanlæg med naturlig cirkulation eller til etstrengsanlæg med pumpe, hvor der er omløb under radiatorerne. Denne udgave er DN 25 i vinkelløb med 1″ indvendigt gevind ind (Rp 1) og 1″ udvendigt gevind ud (R 1), og den forniklede ventil har kvs 5,50 m³/h. Danfoss angiver, at alle elementer i RA 2000-serien passer på RA-G-ventiler.

Fordele

  • Kapacitet: Danfoss angiver kvs 5,50 m³/h ved fuldt åben ventil.
  • RA 2000-elementer: Danfoss angiver, at alle elementer i RA 2000-serien passer på RA-G-ventiler.
  • Udskiftelig pakdåse: Ifølge Danfoss kan pakdåsen udskiftes, mens der er vand og tryk på anlægget.
  • Fremløbstemperatur: Danfoss angiver maks. 120 °C.
  • Standard: Danfoss angiver, at alle RA-G radiatorventiler er godkendt efter den europæiske standard EN 215.

Passer den til dit anlæg?

Bruges til

  • Ventilhus til radiator i tostrengsanlæg med naturlig cirkulation eller i etstrengsanlæg med pumpe, hvor der er omløb under radiatorerne. Montage i anlæggets fremløb.

Sådan vælger du

Montering

  • Tilslutning: 1" udvendigt gevind (nippel) (R 1) (udløb (radiator)).
  • Indløbet er 1″ indvendigt gevind (Rp 1); udløbet er 1″ udvendigt gevind (nippel) (R 1).
  • Monteres i anlæggets fremløb.
  • Den grå beskyttelseshætte må ikke bruges som manuel lukkeanordning; Danfoss har en særlig manuel lukkeanordning (013G3300).
  • Anlægsvandet skal overholde VDI 2035-retningslinjerne for at undgå aflejringer og korrosion.
  • Medfølger: Grå beskyttelseshætte.
  • Medfølger ikke: Termostatelement – vælges fra RA 2000-serien, Manuel lukkeanordning (013G3300).
Til installatøren
  • Kv-værdier: Danfoss angiver 0,59–2,41 m³/h ved et P-bånd mellem 0,5 og 2,0 K. Kv angiver gennemstrømningen i m³/t ved et trykfald på 1 bar over ventilen, og kvs gælder ved maksimalt løft, altså fuldt åben ventil.
  • P-bånd: Danfoss angiver, at P-båndet udvides med en faktor på 1,6, hvis der bruges en RAS-C termostat eller en fjernføler.
  • Maks. differenstryk: 0,16 bar. Danfoss angiver, at arbejdstryk er statisk tryk plus differenstryk, og at det angivne maksimale differenstryk er det tryk, hvorved ventilerne regulerer tilfredsstillende.
  • Støj: Danfoss angiver, at der – som med enhver anordning, der medfører et trykfald i systemet – kan forekomme støj under visse strømnings- og trykbetingelser, og at differenstrykket kan reduceres med Danfoss’ differenstrykregulatorer.
  • Forindstilling: Ingen.
  • Vandkvalitet: Danfoss angiver, at sammensætningen af anlægsvandet skal være i overensstemmelse med VDI 2035-retningslinjerne for at undgå aflejringer og korrosion. Tilsættes kemikalier mod kalkaflejring og korrosion, skal leverandørens anvisninger overholdes.
  • Beskyttelseshætte: Den grå beskyttelseshætte må ikke bruges som manuel lukkeanordning; Danfoss har en særlig manuel lukkeanordning (013G3300).

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilke termostatelementer passer til ventilen?
Danfoss angiver, at alle elementer i RA 2000-serien passer på RA-G-ventiler.

Kan pakdåsen skiftes uden at tømme anlægget?
Ja, ifølge Danfoss kan pakdåsen udskiftes, mens der er vand og tryk på anlægget. Pakdåsen har varenr. 013G0290 og sælges i pakker med 10 stk.

Kan den grå hætte bruges til at lukke ventilen manuelt?
Nej. Den grå beskyttelseshætte må ikke bruges som manuel lukkeanordning; Danfoss har en særlig manuel lukkeanordning (013G3300).

Hvad er forskellen på vinkelløb og ligeløb?
Danfoss angiver kvs 5,50 m³/h for vinkelløbsudgaven (013G1680) og kvs 4,58 m³/h for ligeløbsudgaven (013G1679). Begge er DN 25 med indløb Rp 1 og udløb R 1.

Kan ventilen støje?
Danfoss angiver, at der – som med enhver anordning, der medfører et trykfald i systemet – kan forekomme støj under visse strømnings- og trykbetingelser, og at differenstrykket kan reduceres med Danfoss’ differenstrykregulatorer.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRA-G ventilhus til radiator, højt flow
Danfoss kodenr.013G1680
DimensionDN 25
UdførelseVinkelløb
TilslutningIndløb Rp 1 (1" indvendigt gevind), udløb R 1 (1" udvendigt gevind, nippel) efter ISO 7-1
Tilslutning (udløb (radiator))1" udvendigt gevind (nippel) (R 1)
NippeltypeStandard
Kvs5,50 m³/h ved fuldt åben ventil
Kv ved P-bånd 0,5–2,0 K0,59–2,41 m³/h
ForindstillingNej
Maks. driftstryk16 bar (arbejdstryk = statisk tryk + differenstryk)
Maks. differenstryk0,16 bar (det højeste differenstryk, hvor ventilen regulerer tilfredsstillende)
Prøvetryk25 bar
MedietemperaturMaks. 120 °C fremløb
MedieAnlægsvand efter VDI 2035
PakdåsePakdåsestift i kromstål i en permanent smurt O-ring; kan udskiftes under drift
OverfladeForniklet
GodkendelserGodkendt efter EN 215; ikke CE-mærket
Nettovægt0,599 kg
Bruttovægt0,623 kg
Mærke
Varenummer403283108
EAN5702421035160
