Beskrivelse

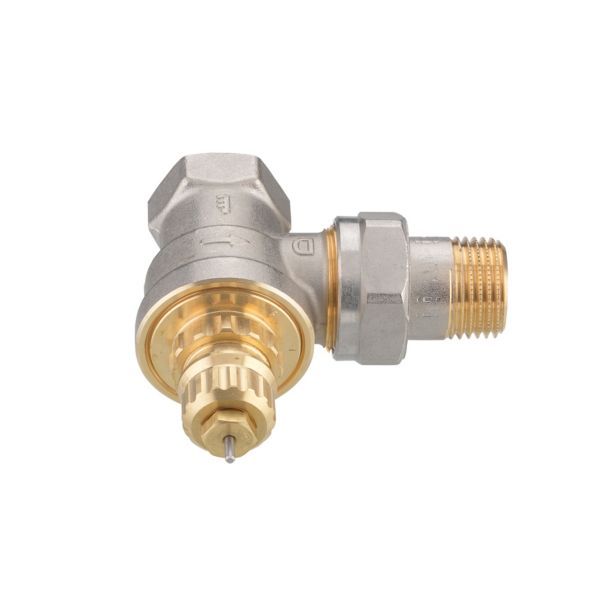

Danfoss RA-G er et ventilhus med højt flow til etstrengsanlæg med pumpe og omløb under radiatoren samt til tostrengsanlæg med naturlig cirkulation. Ventilen monteres i anlæggets fremløb og har 1/2″ indvendigt gevind (Rp 1/2) på indløbet og 1/2″ udvendigt gevind (R 1/2) på udløbet, i vinkelløb. Alle elementer i RA 2000-serien passer på ventilen.
Fordele
- Ventiltype: Ventilhuset med højt flow er beregnet til etstrengsanlæg med pumpe og omløb under radiatorerne samt tostrengsanlæg med naturlig cirkulation.
- Termostatelementer: Alle elementer i RA 2000-serien passer på RA-G-ventiler.
- Service: Pakdåsen kan udskiftes, mens der er vand og tryk på anlægget.
- Standard: RA-G-ventilerne er godkendt i henhold til den europæiske standard EN 215.
- Beskyttelseshætte: Grå hætte beskytter spindlen – den må ikke bruges som manuel lukkeanordning.
Passer den til dit anlæg?
Bruges til
- Etstrengsanlæg med pumpe, hvor der er omløb under radiatorerne, og tostrengsanlæg med naturlig cirkulation (selvcirkulation).
Sådan vælger du
- Denne variant: RA-G DN 15, vinkelløb, kvs 4,3
- Anden størrelse/udførelse: RA-G 1/2″ ligeløb
- Anden størrelse/udførelse: RA-G 3/4″ ligeløb
- Anden størrelse/udførelse: RA-G 1″ ligeløb
Montering
- Monteres af VVS-installatør i anlæggets fremløb, med 1/2″ indvendigt gevind (Rp 1/2) på indløbet og 1/2″ udvendigt gevind (R 1/2) på udløbet; termostatelement bestilles separat. Beskyttelseshætten må ikke bruges som afspærring.
- Medfølger: Grå beskyttelseshætte.
- Medfølger ikke: Termostatisk element (bestilles separat).
Til installatøren
- Kapacitet: kv 0,54–2,06 m³/h ved et P-bånd (Xp) mellem 0,5 og 2 K, kvs 4,3 m³/h.
- Driftsgrænser: maks. driftstryk 16 bar, prøvetryk 25 bar, maks. differenstryk 0,2 bar, maks. fremløbstemperatur 120 °C.
- Differenstryk: Danfoss angiver det maksimale differenstryk som det tryk, hvorved ventilerne regulerer tilfredsstillende, og oplyser, at der – som ved enhver anordning med trykfald – kan forekomme støj under visse strømnings- og trykbetingelser. Differenstrykket kan reduceres med Danfoss’ differenstrykregulatorer.
- Vandkvalitet: Sammensætningen af det varme vand skal ifølge Danfoss følge VDI 2035-retningslinjerne; tilsættes der kemikalier mod kalkaflejring og korrosion, skal kemikalieproducentens anvisninger overholdes.
- Materiale: ventilhus i Ms 58-messing, O-ring i EPDM, ventilkegle i NBR, trykstift i kromstål.
- Værktøj: Danfoss angiver skiftenøglestørrelserne 27 og 30 mm til RA-G 15.
- Beskyttelseshætte: den grå hætte må ikke bruges som manuel lukkeanordning; en separat manuel lukkeanordning (013G3300) fås til formålet.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Kan jeg bruge beskyttelseshætten til at lukke helt af for ventilen?
Nej, den grå beskyttelseshætte må ifølge Danfoss ikke bruges som manuel lukkeanordning; der findes en separat manuel lukkeanordning (varenr. 013G3300) til formålet.
Kan jeg skifte pakdåsen, uden at tømme anlægget?
Ja, Danfoss oplyser, at ventilhusets pakdåse kan udskiftes, mens der er vand og tryk på anlægget.
Hvilke termostater passer til ventilen?
Alle elementerne i Danfoss’ RA 2000-serie passer på RA-G-ventiler. Element og ventilhus bestilles hver for sig.
Er ventilen godkendt efter en standard?
Ja. Danfoss oplyser, at alle RA-G radiatorventiler er godkendt i henhold til den europæiske standard EN 215.
Skal jeg tænke på vandkvaliteten i anlægget?
Ja. For at undgå aflejringer og korrosion skal sammensætningen af det varme vand ifølge Danfoss være i overensstemmelse med VDI 2035-retningslinjerne. Tilsættes der kemikalier mod kalkaflejring og korrosion, skal kemikalieproducentens anvisninger overholdes.
Dokumentation
- Datablad RA-G - high capacity valve PDF · 7,3 MB
- Brochure Dynamic Valve - Building owner brochure PDF · 3,4 MB
- Brochure Dynamic Valve - Designer and installer brochure PDF · 11,2 MB
- Brochure Optimal 1 Tool PDF · 2,1 MB
- Brochure Product Overview - Radiator thermostats PDF · 5,2 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
