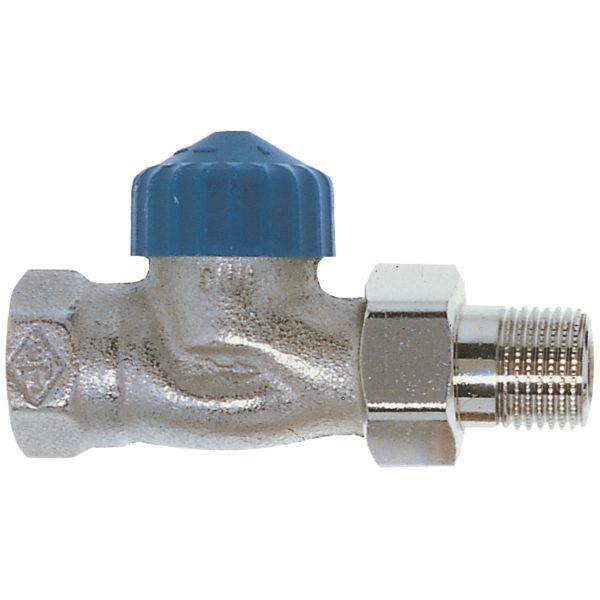

IMI Heimeier radiatorventil med større gennemløb, lige, DN10 3/8”. Til 1-streng

307 kr. inkl. moms

IMI Heimeier termostatventil med større gennemløb, DN 10 lige, til et-strengede varmeanlæg.

  • Dimension: DN 10, ligeløbende.
  • Tilslutning: 3/8″ indvendigt gevind (Rp 3/8) og 3/8″ radiatorforskruning (R 3/8).
  • Termostat: Termostat eller aktuator medfølger ikke og vælges separat.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403500003 Kategori:

Beskrivelse

Termostatventilen fra IMI Heimeier har større gennemløb og ingen forindstilling. Den er beregnet til et-strengede varmeanlæg samt køleanlæg med pumpe og normal afkøling, og ventilsædet er afstemt til større vandmængder. Denne udgave er ligeløbende i DN 10 med 3/8″ indvendigt gevind (Rp 3/8) og 3/8″ radiatorforskruning (R 3/8).

Fordele

  • Gennemløb: Ventilsædet er afstemt til større vandmængder i et-strengsanlæg.
  • Termostater: Kan monteres med alle typer IMI-termostater og termiske eller motoriserede aktuatorer (M30x1,5).
  • Service: Dobbelt O-ringtætning, hvor den udvendige O-ring kan udskiftes under tryk.
  • Udskiftelig indsats: Termostatindsatsen kan på DN 10 og DN 15 udskiftes med IMI Heimeier-serviceværktøjet uden aftapning af anlægget.
  • Materiale: Ventilhus i forniklet, korrosionsbestandigt rødgods.

Passer den til dit anlæg?

Bruges til

  • Et-strengede varmeanlæg samt køleanlæg med pumpe og normal afkøling.

Sådan vælger du

Montering

  • Tilsluttes med 3/8″ indvendigt gevind (Rp 3/8) på rørsiden og 3/8″ radiatorforskruning (R 3/8) mod radiatoren.
  • Gennemskyl anlægget før montering i forurenede og gamle anlæg.
  • Termostat eller aktuator med M30x1,5-tilslutning bestilles separat.
  • Medfølger ikke: termostat eller aktuator.
Til installatøren
  • Driftsgrænser: Maks. arbejdstemperatur 120 °C (100 °C med beskyttelseshætte eller aktuator); min. -10 °C. Trykklasse PN 10.
  • Differenstryk: Hold differenstrykket over ventilen under ca. 0,2 bar for at undgå støj; ved risiko for mere bruges en differenstrykregulator STAP eller en overstrømningsventil.
  • Vandkvalitet: Det varmebærende medium skal være rent og afgasset for at undgå kalkaflejringer og skader. Medier med mineralolie eller mineralholdige smøremidler kan ødelægge O-ringe af EPDM-gummi. Bruges nitritfri glykolbaserede frostbeskyttelsesmidler, skal producentens oplysninger om koncentration og tilsætningsstoffer følges.
  • Service: Den udvendige O-ring og termostatindsatsen kan udskiftes under tryk med IMI Heimeier-serviceværktøjet.
  • Aktuatorer fra andre producenter: IMI oplyser, at trykket skal være tilpasset en termostatventil med blød pakning.

Varianter

Ofte stillede spørgsmål

Har ventilen forindstilling?
Nej. Ved krav om hydraulisk balance kan der bruges returkoblinger af typen TRIM, Raditrim eller Regulux.

Hvad med støj?
Hold differenstrykket over termostatventilen under ca. 0,2 bar. Er der risiko for mere, stabiliseres det med en differenstrykregulator STAP eller en overstrømningsventil.

Skal anlægget gøres rent før montering?
Ja. Gennemskyl anlægget før montering af termostatventiler i forurenede og gamle anlæg.

Følger termostaten med?
Nej. Termostat eller aktuator med M30x1,5-tilslutning bestilles separat.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRadiatorventil med større gennemløb, uden forindstilling, lige
Producentens varenr.2242-01.000
DimensionDN 10
Tilslutning3/8" indvendigt gevind (Rp 3/8) × 3/8" radiatorforskruning (R 3/8)
AktuatortilslutningM30x1,5
Kvs1,80
Kv ved P-bånd 1K/2K0,46 / 0,92
TrykklassePN 10
Medietemperatur-10…120 °C (100 °C med beskyttelseshætte eller aktuator)
VentilhusKorrosionsbestandigt rødgods, forniklet
PakningO-ringe og kegle i EPDM-gummi
BeskyttelseshætteBlå
Måll1 59 mm, l2 85 mm, H2 21,5 mm
Mærke
Varenummer403500003
EAN4024052179718
Vægt0,217 kg
