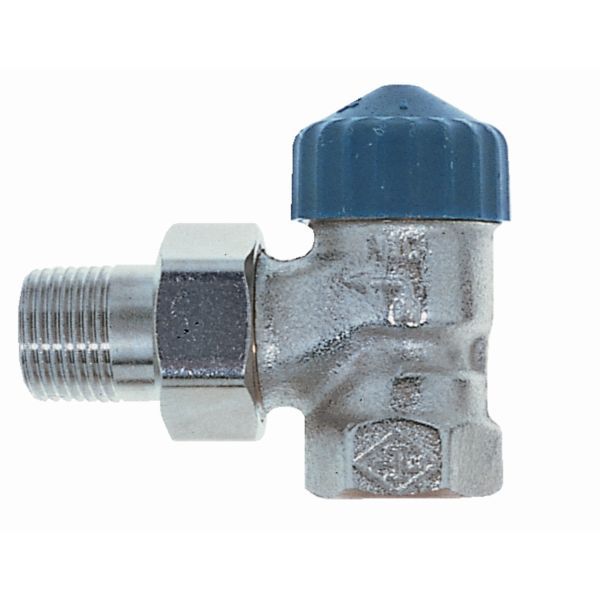

IMI Heimeier radiatorventil med større gennemløb, vinkel, DN15 1/2”. Til 1-streng

267 kr. inkl. moms

IMI Heimeier radiatorventil med større gennemløb til et-strengede varmeanlæg og køleanlæg med pumpe.

  • Tilslutning: 1/2″ indvendigt gevind (Rp1/2) mod røret, 1/2″ udvendigt gevind (R1/2) mod radiatoren
  • Dimension: DN 15, vinkel
  • Forindstilling: Ventilen har ingen forindstilling
  • Termostat: Termostat eller aktuator bestilles separat

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403501004 Kategori:

Beskrivelse

Termostatventilen fra IMI Heimeier har større gennemløb og ingen forindstilling. Den er beregnet til et-strengede varmeanlæg samt køleanlæg med pumpe og normal afkøling, og ventilsædet er afstemt til større vandmængder. Denne udgave er en vinkelventil i DN 15 med 1/2″ indvendigt gevind (Rp1/2) mod røret og 1/2″ udvendigt gevind (R1/2) mod radiatoren.

Fordele

  • Gennemløb: Ventilsædet er afstemt til større vandmængder.
  • Termostater og aktuatorer: IMI Heimeier angiver, at ventilhuse ”kan monteres med alle typer af IMI termostater og termiske eller motoriserede aktuatorer”.
  • Tætning: Spindlen har dobbelt O-ringtætning, og den udvendige O-ring kan udskiftes under tryk.
  • Termostatindsats: På DN 10 og DN 15 kan den komplette termostatindsats udskiftes med IMI Heimeier-serviceværktøjet uden aftapning af anlægget.
  • Ventilhus: Korrosionsbestandigt rødgods, forniklet.

Passer den til dit anlæg?

Bruges til

  • Et-strengede varmeanlæg samt køleanlæg med pumpe og normal afkøling.

Sådan vælger du

Montering

  • Tilslutning: 1/2″ indvendigt gevind (Rp1/2) mod røret, 1/2″ udvendigt gevind (R1/2) mod radiatoren.
  • Gennemskyl anlægget før montering af termostatventiler i forurenede og gamle anlæg.
  • Termostat eller aktuator bestilles separat.
  • Medfølger ikke: Termostat eller aktuator (bestilles separat).
Til installatøren
  • Forindstilling: Ventilen har ingen forindstilling. Ved krav om hydraulisk balance kan der bruges returkoblinger af typen TRIM, Raditrim eller Regulux.
  • Støj: Differenstrykket over termostatventilerne bør ikke overstige ca. 0,2 bar. Er der risiko for mere, skal differenstrykket stabiliseres med en differenstrykregulator STAP eller en overstrømningsventil af typen BPV eller Hydrolux.
  • Aktuatorer fra andre producenter: IMI Heimeier gør opmærksom på, at trykket skal være tilpasset en termostatventil med blød pakning.
  • Vandkvalitet: Mediet bør være rent og afgasset. Varmebærende medier med mineralske olier eller andre mineralholdige smøremidler kan ødelægge pakninger af EPDM-gummi. Ved nitritfri frost- og korrosionsbeskyttelse på basis af etylenglykol skal producentens egne oplysninger om koncentration og tilsætningsstoffer følges.
  • Rørtyper: Udgaven med indvendigt gevind er beregnet til gevindforsynede rør eller kompressionsfittings til kobberrør, præcisionsstålrør eller Alu/PEX-rør; Alu/PEX gælder kun DN 15.
  • Gennemskyl anlægget før montering af termostatventiler i forurenede og gamle anlæg.

Varianter

Tilbehør

Ofte stillede spørgsmål

Har ventilen forindstilling?
Nej. Ved krav om hydraulisk balance kan der bruges returkoblinger af typen TRIM, Raditrim eller Regulux.

Hvad med støj?
Differenstrykket over termostatventilerne bør ikke overstige ca. 0,2 bar. Er der risiko for mere, skal det stabiliseres med en differenstrykregulator STAP eller en overstrømningsventil.

Følger termostaten med?
Nej, termostat eller aktuator bestilles separat. Ventilens tilslutning mod termostat og aktuator er M30x1,5.

Kan jeg bruge en aktuator fra en anden producent?
IMI Heimeier angiver, at ventilhuse ”kan monteres med alle typer af IMI termostater og termiske eller motoriserede aktuatorer”. Ved aktuatorer fra andre producenter skal trykket være tilpasset en termostatventil med blød pakning.

Kan termostatindsatsen skiftes uden at tømme anlægget?
Ja. På DN 10 og DN 15 kan den komplette termostatindsats udskiftes med IMI Heimeier-serviceværktøjet uden aftapning af anlægget.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRadiatorventil med større gennemløb, uden forindstilling, vinkel
FunktionRegulering, afspærring
Producentens varenr.2241-02.000
DimensionDN 15
Tilslutning1/2" indvendigt gevind (Rp1/2)
Tilslutning til ventil1/2" udvendigt gevind (R1/2) mod radiatoren
Tilslutning mod termostat og aktuatorM30x1,5
Egnede rørtyperGevindforsynede rør eller kompressionsfittings til kobberrør, præcisionsstålrør eller Alu/PEX-rør
Kvs3,10
Kv ved P-bånd 1 K / 2 K0,46 / 0,92
ForindstillingIngen
TrykklassePN 10
Maks. differenstryk0,60 bar med termostathoved; 1,50 bar med EMO T-TM/NC, EMOtec/NC og TA-TRI; 3,00 bar med EMO T/NO, EMOtec/NO og TA-Slider 160 – det differenstryk, hvor ventilen stadig kan lukke
Medietemperatur-10…120 °C (100 °C med beskyttelseshætte eller aktuator)
VentilhusKorrosionsbestandigt rødgods, forniklet
SpindelNiro-stålspindel med dobbelt O-ringtætning
VentilindsatsMessing
ReturfjederRustfrit stål
PakningO-ringe og kegle i EPDM-gummi
FarveBeskyttelseshætte blå
Måll3 29 mm, l4 58 mm, l5 26 mm, H1 21,5 mm
NøglestørrelseSW1 27 mm, SW2 30 mm
MærkningTHE, landekode, pil for strømningsretning, DN og KEYMARK-mærke
Mærke
Varenummer403501004
EAN4024052179312
Vægt0,24 kg
