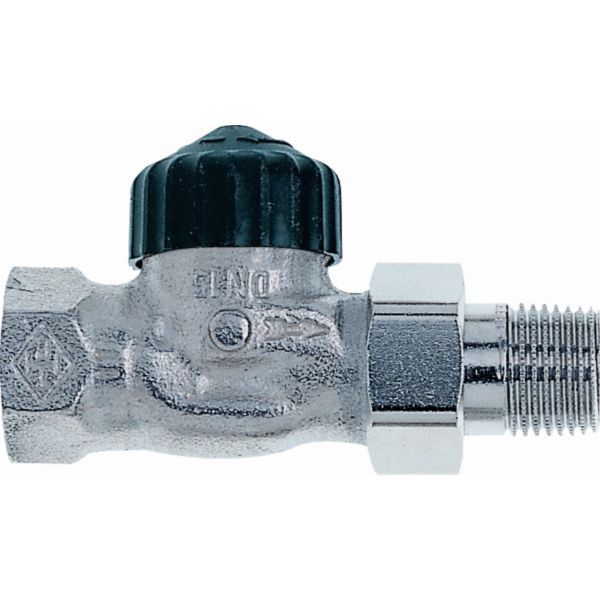

IMI Heimeier radiatorventil med større gennemløb, lige, DN25 1”. Til 1-streng

573 kr. inkl. moms

Termostatventil med større gennemløb og uden forindstilling til et-strengede varmeanlæg eller køleanlæg med pumpe og normal afkøling.

  • Tilslutning: DN 25 – 1″ indvendigt gevind til røret (Rp 1) og 1″ radiatorforskruning (R 1).
  • Flow: Kvs 5,70 – m³/h ved 1 bar trykfald og fuldt åben ventil.
  • Termostat: Termostat eller aktuator bestilles separat.
  • Hus: Forniklet, korrosionsbestandigt rødgods.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403500008 Kategori:

Beskrivelse

Termostatventilen fra IMI Heimeier har større gennemløb og ingen forindstilling. IMI Heimeier angiver, at den kan anvendes i et-strengede varmeanlæg eller køleanlæg med pumpe og normal afkøling, og at ventilsædet er afstemt til større vandmængder. Denne udgave er ligeløbende i DN 25 med 1″ indvendigt gevind til røret (Rp 1) og 1″ radiatorforskruning (R 1).

Fordele

  • Større gennemløb: Ventilsædet er afstemt til større vandmængder.
  • Både regulering og afspærring: IMI Heimeier angiver begge funktioner for ventilen.
  • Spindeltætning: Spindlen har dobbelt O-ringtætning, og den udvendige O-ring kan udskiftes under tryk.
  • Vælg selv termostat: IMI Heimeier angiver, at ventilhuse “kan monteres med alle typer af IMI termostater og termiske eller motoriserede aktuatorer”.
  • Mærkning i ventilen: Landekode, pil for strømningsretning, DN og KEYMARK-mærke er påført ventilen.

Passer den til dit anlæg?

Bruges til

  • Et-strengede varmeanlæg eller køleanlæg med pumpe og normal afkøling.

Sådan vælger du

Montering

  • Tilslutning: 1″ indvendigt gevind til røret (Rp 1) og 1″ radiatorforskruning (R 1).
  • Gennemskyl anlægget før montering i forurenede og gamle anlæg.
  • Termostat eller aktuator bestilles separat.
  • Medfølger: Beskyttelseshætte (sort).
  • Medfølger ikke: Termostat eller aktuator, Klemringssæt til rørtilslutning, Returkobling/differenstrykregulator til hydraulisk balance.
Til installatøren
  • Reguleringsområde: IMI Heimeier angiver, at ventilen kan udlægges mellem 1 K og 2 K i P-bånd på termostatelementet (DIN V 4701-10), og at den derved giver et bredt flowområde.
  • Driftsgrænser: Maks. arbejdstemperatur 120 °C (100 °C med beskyttelseshætte eller aktuator); min. arbejdstemperatur -10 °C; trykklasse PN 10.
  • Støj: IMI Heimeier angiver, at differenstrykket over termostatventilerne ikke bør overstige ca. 0,2 bar. Er der risiko for mere, skal differenstrykket stabiliseres med en differenstrykregulator type STAP eller en overstrømningsventil type BPV eller Hydrolux. Korrekt indregulerede vandmængder og afgasset vand i systemet nævnes som de øvrige forudsætninger.
  • Hydraulisk balance: Ved krav om det kan der bruges returkoblinger af typen TRIM, Raditrim eller Regulux.
  • Vandkvalitet: Det varmebærende medie skal være rent og afgasset; mineralske olier eller mineralholdige smøremidler kan ødelægge pakninger af EPDM-gummi. Ved nitritfri frost- og korrosionsbeskyttende midler på basis af etylenglykol skal midlets egen dokumentation følges, især om koncentration og tilsætningsstoffer.
  • Rørtilslutning: IMI Heimeier angiver, at udgaven med indvendigt gevind er designet til gevindforsynede rør eller kompressionsfittings til kobberrør og præcisionsstålrør; Alu/PEX-rør gælder kun DN 15.
  • Aktuatorer fra andre producenter: IMI Heimeier gør opmærksom på, at trykket skal være tilpasset en termostatventil med blød pakning.

Varianter

Ofte stillede spørgsmål

Har ventilen forindstilling?
Nej. Ved krav om hydraulisk balance kan der bruges returkoblinger af typen TRIM, Raditrim eller Regulux.

Hvorfor er der støj fra termostatventilen?
IMI Heimeier angiver, at differenstrykket over termostatventilerne ikke bør overstige ca. 0,2 bar for at undgå støj. Er der risiko for mere, skal differenstrykket stabiliseres med en differenstrykregulator type STAP eller en overstrømningsventil type BPV eller Hydrolux.

Hvilket gevind har ventilen?
1″ indvendigt gevind til røret (Rp 1) og 1″ radiatorforskruning (R 1).

Skal jeg selv købe termostat?
Ja. Termostat eller aktuator bestilles separat. IMI Heimeier angiver, at ventilhuse kan monteres med alle typer af IMI termostater og termiske eller motoriserede aktuatorer, og at tilslutningen mod termostat og aktuator er M30x1,5.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRadiatorventil med større gennemløb, uden forindstilling, lige
Producentens varenr.2202-04.000
FunktionRegulering og afspærring
DimensionDN 25
Tilslutning1" indvendigt gevind, Rp 1
Radiatorforskruning1" udvendigt gevind, R 1
Tilslutning til ventilM30x1,5
Kvs5,70
Kv ved P-bånd 1 K / 2 K0,70 / 1,35
ForindstillingIngen
TrykklassePN 10
Maks. differenstrykHvor ventilen stadig kan lukke: 0,25 bar med termostathoved; 0,80 bar med EMO T-TM/NC, EMOtec/NC og TA-TRI; 1,60 bar med EMO T/NO, EMOtec/NO og TA-Slider 160
Medietemperatur-10…120 °C (100 °C med beskyttelseshætte eller aktuator)
Mål l1 / l284 / 118 mm
Mål H230,5 mm
VentilhusKorrosionsbestandigt rødgods, forniklet
VentilsædeAfstemt til større vandmængder
VentilindsatsMessing
SpindelNiro-stål med dobbelt O-ringtætning; den udvendige O-ring kan udskiftes under tryk
Pakning / O-ringEPDM-gummi (O-ringe og kegle)
ReturfjederRustfrit stål
OverfladeForniklet (ventilhus og koblingsdele)
Nøglestørrelse SW1 / SW241 / 47 mm
BeskyttelseshætteSort
Godkendelser / mærkningKEYMARK-mærke; mærkning med landekode og strømningsretning
Mærke
Varenummer403500008
EAN4024052176212
Vægt0,649 kg
