Beskrivelse

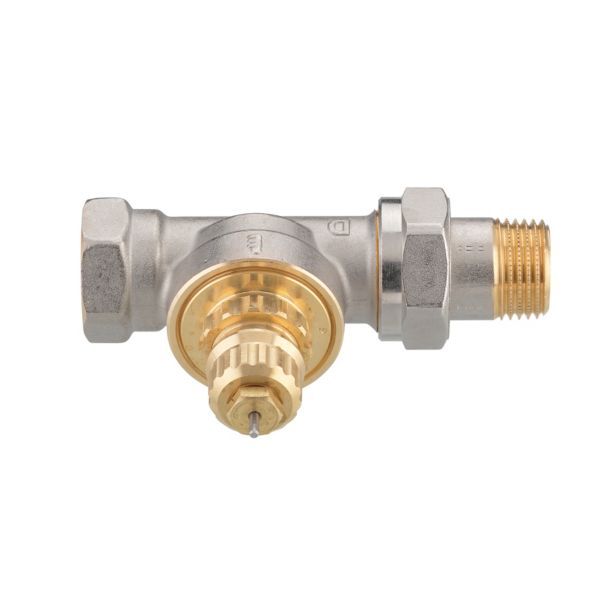

Danfoss RA-G er et ventilhus med højt flow til etstrengsanlæg med pumpe og omløb under radiatorerne samt til tostrengsanlæg med naturlig cirkulation. Ventilen monteres i anlæggets fremløb med 1/2″ indvendigt gevind (Rp 1/2) ind og 1/2″ udvendigt gevind (R 1/2) ud, i ligeløb. Alle termostatelementer i RA 2000-serien passer.
Fordele
- Termostatelementer: Alle elementer i RA 2000-serien passer til ventilhuset, og elementtilslutningen sker med en enkel og stærk sammenkobling.
- Pakdåse: Pakdåsen kan udskiftes, mens der er vand og tryk på anlægget.
- Godkendelse: Ventilhuset er godkendt i henhold til den europæiske standard EN 215.
- Beskyttelseshætte: Ventilen er udstyret med en grå beskyttelseshætte; den må ifølge Danfoss ikke bruges som manuel lukkeanordning.
Passer den til dit anlæg?
Bruges til
- Etstrengsanlæg med pumpe, hvor der er omløb under radiatorerne, og tostrengsanlæg med naturlig cirkulation (selvcirkulation).
Sådan vælger du
- Denne variant: RA-G DN 15, ligeløb, kvs 2,3
- Anden størrelse/udførelse: RA-G 3/4″ ligeløb
- Anden størrelse/udførelse: RA-G 1″ ligeløb
- Anden størrelse/udførelse: RA-G 1/2″ vinkelløb
Montering
- Monteres af VVS-installatør i anlæggets fremløb med 1/2″ indvendigt gevind (Rp 1/2) ind og 1/2″ udvendigt gevind (R 1/2) ud. Termostatelement bestilles separat.
- Medfølger: Grå beskyttelseshætte (monteret som standard)..
- Medfølger ikke: Termostatisk følerelement fra RA 2000-serien (bestilles separat)., Manuel lukkeanordning 013G3300 (bestilles separat)..
Til installatøren
- Driftsgrænser: Maks. driftstryk 16 bar, prøvetryk 25 bar, maks. differenstryk 0,2 bar, maks. medietemperatur 120 °C.
- Differenstryk: Danfoss angiver, at det maksimale differenstryk er det tryk, hvor ventilen stadig regulerer tilfredsstillende; der kan forekomme støj ved visse strømnings- og trykforhold, og differenstrykket kan reduceres med en Danfoss-differenstrykregulator.
- Vandkvalitet: Danfoss angiver, at sammensætningen af det varme vand skal være i overensstemmelse med VDI 2035-retningslinjerne; tilsættes kemikalier mod kalkaflejring og korrosion, skal leverandørens anvisninger overholdes.
- Montage: Ventilhuset monteres i anlæggets fremløb. Beskyttelseshætten er ikke en afspærring – Danfoss har en særskilt manuel lukkeanordning (013G3300).
- Element: Element og ventilhus bestilles hver for sig; maks. omgivelsestemperatur for elementer er 60 °C.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Kan jeg bruge beskyttelseshætten til at lukke helt af for ventilen?
Nej, den grå beskyttelseshætte må ifølge Danfoss ikke bruges som manuel lukkeanordning; der findes en separat lukkeanordning til formålet.
Kan jeg skifte pakdåsen, uden at tømme anlægget?
Ja, Danfoss oplyser, at ventilhusets pakdåse kan udskiftes, mens der er vand og tryk på anlægget.
Hvilke termostatelementer passer til ventilen?
Alle elementer i RA 2000-serien passer på RA-G-ventiler, oplyser Danfoss. Element og ventilhus bestilles hver for sig.
Skal jeg tænke på vandkvaliteten i anlægget?
Danfoss anbefaler, at det varme vands sammensætning følger VDI 2035-retningslinjerne; tilsættes kemikalier mod kalkaflejring og korrosion, skal leverandørens anvisninger overholdes.
Dokumentation
- Datablad RA-G - high capacity valve PDF · 7,3 MB
- Brochure Dynamic Valve - Building owner brochure PDF · 3,4 MB
- Brochure Dynamic Valve - Designer and installer brochure PDF · 11,2 MB
- Brochure Optimal 1 Tool PDF · 2,1 MB
- Brochure Product Overview - Radiator thermostats PDF · 5,2 MB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
