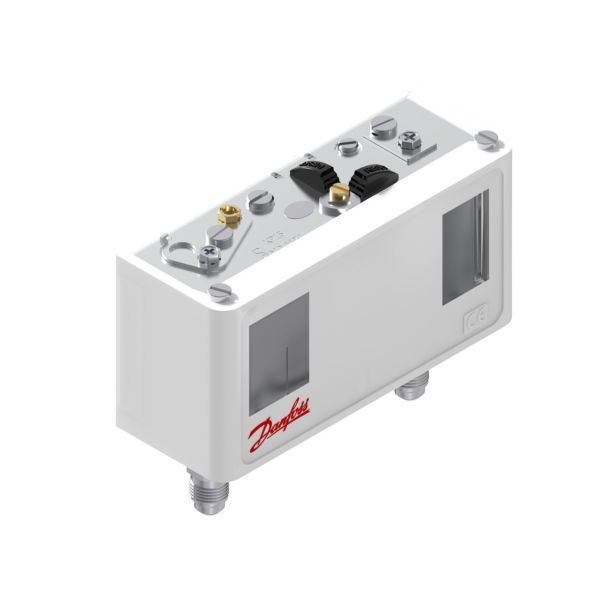

Danfoss KP15 Dobbelt trykafbryder, -0,2-7,5 , 8-32 , Min kon, Max kon

2.038 kr. inkl. moms

Dobbelt trykafbryder (pressostat) fra Danfoss med separate reguleringsområder for lavtryk og højtryk.

  • Type: KP15, dobbelt pressostat
  • Trykfølingselement: Bælge
  • Kapsling: IP44

Levering 1–3 hverdage

Varenummer (SKU): 472365415 Kategori:

Beskrivelse

Danfoss KP15 er en dobbelt trykafbryder (pressostat) med reguleringsområde -0,2…7,5 bar på venstre side og 8–32 bar på højre side. Venstre side har min. konvertibel reset, og højre side har maks. konvertibel reset. Tryktilslutningen er 1/4″ flare (DIN 8906).

Fordele

  • Reguleringsområde, venstre side: -0,2…7,5 bar.
  • Reguleringsområde, højre side: 8–32 bar.
  • Differenstryk: 0,7–4 bar på venstre side.
  • Omgivelsestemperatur: -40…65 °C.
  • Kølemidler: Oplyst til en række kølemidler, bl.a. R22, R134a, R404A, R407C og R507A.
Til installatøren
  • Tryktilslutning: 1/4″ flare (DIN 8906), han.
  • Trykfølingselement: Bælge.
  • Reset: Venstre side min. konvertibel, højre side maks. konvertibel.
  • Maks. arbejdstryk (MWP): 17 bar på venstre side og 35 bar på højre side.
  • Maks. prøvetryk: 20 bar på venstre side og 35 bar på højre side.
  • Kontakt: SPDT+SPST(NO). Kontaktklasse AC15 10 A ved 400 V, AC1 og AC3 16 A ved 400 V, DC13 12 W ved 220 V, LR 112 A ved 400 V og klemme D 50 VA ved 400 V.
  • Elektrisk tilslutning: Gummikabelpakning til kabler på 6–14 mm.
  • Ledningstværsnit ved klemmerne (EN 60947): 0,5–1,5 mm² (flex med rørring), 0,7–2,5 mm² (flex uden rørring), 0,75–2,5 mm² (massiv/flertrådet).
  • Elektriske egenskaber (EN 60947): Forureningsgrad 3, nominel impulsspænding 4 kV.
  • Smøremidler: Oliefrie applikationer.
  • Begrænsning: Ikke anvendelig til væskeledning.

Ofte stillede spørgsmål

Hvad er forskellen på venstre og højre side?
Venstre side regulerer mellem -0,2 og 7,5 bar, højre side mellem 8 og 32 bar – de to sider har hver deres reguleringsområde.

Hvilken tilslutning har den?
1/4″ flare (DIN 8906) i han-udførelse.

Hvilken omgivelsestemperatur er den angivet til?
-40…65 °C, med noten 80 °C i maks. 120 minutter.

Hvilke kølemidler er den oplyst til?
En række kølemidler, bl.a. R22, R134a, R404A, R407C og R507A. Hele listen og de UL-godkendte kølemidler står i specifikationerne.

Kan den bruges på væskeledningen?
Nej. Produktoplysningerne angiver, at den ikke er anvendelig til væskeledning.

Specifikationer

TypeKP15, dobbelt pressostat
Danfoss kodenr.060-115466
Regulering, venstre side-0,2…7,5 bar
Regulering, højre side8–32 bar
Differenstryk, venstre side0,7–4 bar
Differenstryk, højre side4 bar
ResetVenstre: min. konvertibel; højre: maks. konvertibel
Maks. arbejdstryk (MWP), venstre side17 bar
Maks. arbejdstryk (MWP), højre side35 bar
Maks. prøvetryk, venstre side20 bar
Maks. prøvetryk, højre side35 bar
Tryktilslutning1/4" flare (DIN 8906), han
TrykfølingselementBælge
Omgivelsestemperatur-40…65 °C (noten angiver 80 °C i maks. 120 minutter)
KølemidlerR22, R113, R124, R134a, R404A, R407A, R407C, R407F, R407H, R422B, R422D, R438A, R448A, R449A, R449B, R450A, R452A, R454C, R455A, R507A, R513A, R515B, R1234yf, R1234yz, R1234ze
UL-godkendte kølemidlerR22, R113, R124, R134a, R404A, R407A, R407C, R407F, R407H, R422B, R422D, R438A, R448A, R449A, R449B, R450A, R452A, R507A, R513A, R515B
Oliefrie kølemidlerR134a, R513A, R515B
SmøremiddelkompatibilitetOliefrie applikationer
KontaktfunktionSPDT+SPST(NO)
KontaktklasseAC15: 10 A, 400 V; AC1: 16 A, 400 V; AC3: 16 A, 400 V; DC13: 12 W, 220 V; LR: 112 A, 400 V; klemme D: 50 VA, 400 V
Elektrisk tilslutningGummikabelpakning, 6–14 mm
Ledningstværsnit0,5–1,5 mm² (flex m. rørring), 0,7–2,5 mm² (flex u. rørring), 0,75–2,5 mm² (massiv/flertrådet)
Nominel impulsspænding4 kV
Forureningsgrad (EN 60947)3
KapslingsklasseIP44
NEMA-klasse2
BemærkningIkke anvendelig til væskeledning
GodkendelseCE, UL (filnr. E31024), BV, DNV, GL, LR, RINA, RMRS, CCC, CMIM, EAC, LVD, PZH, UKCA
Nettovægt0,514 kg
Mærke
Varenummer472365415
EAN5715162140079
