Beskrivelse

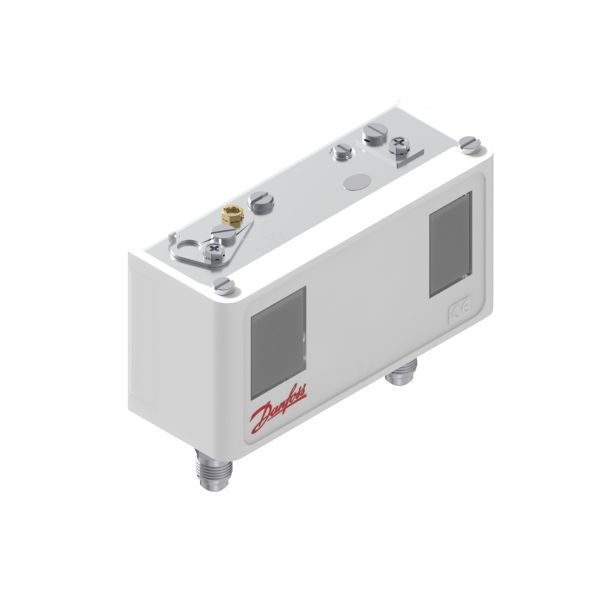

Danfoss KP15 er en dobbelt pressostat (dobbelt trykafbryder) i Danfoss’ KP-serie, med en lavtryksvagt og en højtryksvagt i samme kabinet. Begge sider har automatisk reset, så anlægget selv starter igen, når trykket er tilbage i det indstillede område.
Fordele
- To trykvagter i én enhed: Lavtryksvagten beskytter mod for lavt sugetryk, højtryksvagten mod for højt afgangstryk på kompressoren.
- Starter selv igen: Begge sider nulstiller automatisk, når trykket er tilbage i det indstillede område.
- Manuel kontroltest: Kontaktfunktionen kan ifølge Danfoss testes uden brug af værktøj.
- Topdæksel medfølger: Danfoss leverer pressostater med automatisk reset med topdæksel, og det er topdækslet, der giver kapsling IP44.
- Kølemidler: Danfoss angiver bl.a. R134a, R404A, R407C, R448A og R513A.
Passer den til dit anlæg?
Bruges til
- Køle- og klimaanlæg: beskyttelse mod for lavt sugetryk og for højt afgangstryk på kompressoren.
- KP-pressostater bruges også til start og stop af kølekompressorer og af ventilatorer på luftkølede kondensatorer.
- KP15 har en lavtryks- og en højtrykspressostat i samme enhed.
Sådan vælger du
- Denne variant: KP15, lavtryk og højtryk, begge auto reset, SPDT, IP44.
- KP15, reset auto/manuel, SPDT + SPST (NO)
- KP17B, reset auto/manuel, SPDT
- KP17WB, reset auto/maks. konvertibel, SPDT + SPST (NO)
Montering
- Monteres af kølemontør; tilsluttes anlæggets lav- og højtryksside med 1/4″ flare.
- Kan tilsluttes direkte til en 1-faset AC-motor op til ca. 2 kW eller installeres i styrestrømmen.
- Medfølger: Topdæksel (giver kapsling IP44).
- Medfølger ikke: IP55-kabinet, kodenr. 060-035066 – bestilles separat.
Til installatøren
- Reguleringsområde: Lavtrykssiden -0,2…7,5 bar (differens 0,7–4 bar), højtrykssiden 8–32 bar (differens 4 bar).
- Maks. driftstryk (MWP): Lavtrykssiden 17 bar, højtrykssiden 35 bar. Maks. prøvetryk 20 bar (lavtryk) / 35 bar (højtryk).
- Tryktilslutning: 1/4″ flare (DIN 8906), han, på begge sider.
- Elektrisk: Kontaktfunktion SPDT. Kontaktbelastning AC1 16 A, AC3 16 A, AC15 10 A ved 400 V, DC13 12 W ved 220 V og LR 112 A ved 400 V.
- Kabel og ledninger: Kabelindføring med gummikabelpakning til 6–14 mm kabel. Ledningstværsnit 0,75–2,5 mm² massiv/flertrådet, 0,7–2,5 mm² fleksibel uden rørringe og 0,5–1,5 mm² fleksibel med rørringe; maks. tilspændingsmoment 2 Nm. Isolering 400 V, forureningsgrad 3, nominel impulsspænding 4 kV og 16 A sikring som kortslutningsbeskyttelse.
- Kapsling: IP44 opnås, når enheden med topdæksel monteres på en plan flade eller et beslag, der er fastgjort til enheden, så alle ubrugte huller er dækket. Pressostater med automatisk reset leveres med topdæksel. IP55 kræver et separat IP55-kabinet (kodenr. 060-035066 til dobbelte pressostater), som bestilles separat.
- Temperatur: Omgivelsestemperatur -40…65 °C, dog op til 80 °C i maks. 120 minutter. Medietemperatur -50…100 °C; Danfoss angiver, at medietemperaturen må ligge uden for omgivelsesområdet, hvis temperaturen inde i pressostaten holdes inden for omgivelsesområdet.
- Anvendelsesnote: Danfoss angiver for denne kode, at pressostaten ikke er beregnet til væskeledningen.
- Smøremidler: Beregnet til oliefrie applikationer; oliefrie kølemidler R134a, R513A og R515B.
- Materialer i kontakt med mediet: Tinbronze CW452K (EN 1652), nikkelbelagt automatstål 1.0737/1.0718 (EN 10277) og rustfrit stål 18/8, 1.4306 (EN 10088-2).
- Brændbare kølemidler (R455A, R454C, R1234yf, R1234ze): Danfoss stiller særlige krav – anlægget skal opfylde IEC 60335-2-24, IEC 60335-2-40, IEC 60335-2-89, ISO 5149, EN 378-1 eller tilsvarende, pressostaten må ikke overbelastes, og der skal være jording eller anden beskyttelse mod elektrostatisk afladning og lækstrøm. Kun uddannet personale må arbejde med brændbare kølemidler. Den elektriske mærkning ved brug med disse kølemidler er AC-3 16 A/250 V og AC-15 10 A/250 V.
- Montering: Danfoss angiver, at pressostaten skal installeres i et vandfrit miljø, indbygges så den ikke er tilgængelig udefra og beskyttes mod mekanisk påvirkning. Den må ikke placeres, hvor der er et højt vibrationsniveau, trykpulsationer i anlægget skal dæmpes, så bælgen ikke svigter, og koblingsfrekvensen skal holdes så lav som muligt. Kablet må ikke ligge mod skarpe kanter og skal aflastes, så træk ikke overføres til klemmen.
Se alle tekniske specifikationer →
Varianter
- KP15, reset auto/manuel, SPDT + SPST (NO)
- KP17B, reset auto/manuel, SPDT
- KP17WB, reset auto/maks. konvertibel, SPDT + SPST (NO)
Tilbehør
Ofte stillede spørgsmål
Hvordan opnås kapslingsklasse IP44 i praksis?
IP44 fås, når enheden (med topdæksel) monteres på en plan flade eller et beslag, der er fastgjort til enheden, så alle ubrugte huller er afdækket. Pressostater med automatisk reset leveres med topdæksel, ifølge Danfoss.
Hvilke krav er der til ledningerne, der tilsluttes?
Danfoss angiver ledningstværsnit 0,75–2,5 mm² for massiv eller flertrådet ledning, maks. tilspændingsmoment 2 Nm og 16 A sikring som kortslutningsbeskyttelse.
Kan kapslingen opgraderes til IP55?
Ja. Danfoss’ datablad angiver et separat IP55-kabinet (kodenr. 060-035066 til dobbelt pressostat), som skal bestilles separat.
Kan pressostaten tilsluttes direkte til en motor?
Ja. Ifølge Danfoss kan en KP-pressostat forbindes direkte til en enfaset AC-motor op til ca. 2 kW eller indgå i styrekredsen til DC-motorer og større AC-motorer.
Følger topdækslet med?
Ja. Danfoss’ datablad angiver, at KP-pressostater med automatisk reset leveres med topdæksel, og det er topdækslet, der giver kapsling IP44.
Dokumentation
- Datablad Pressure switch Type KP, Spare parts and accessories PDF · 1,1 MB
- Datablad Pressure switch, KP PDF · 2,0 MB
- Installationsvejledning Pressure switch (cutting ring couplig) Type KP PDF · 110 KB
- Installationsvejledning Pressure switch KP 15 with goldplated contacts PDF · 547 KB
- Installationsvejledning Pressure switch KP 15, KP 15A, KP 17W, KP 17B, KP 17WB, KP 47WB PDF · 1,4 MB
- Installationsvejledning Pressure switch, types KP 15, KP 17W, KP 17B, KP 25 PDF · 1,2 MB
- EU-overensstemmelseserklæring Danfoss EU 060-9650AF PDF · 516 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
