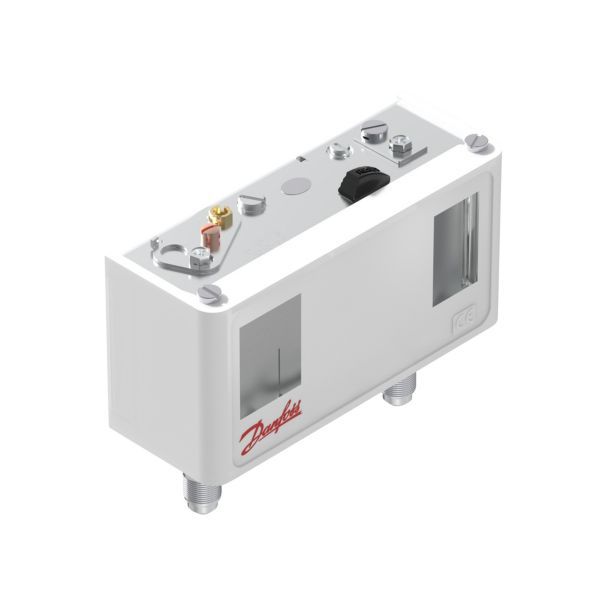

Danfoss KP17B Dobbelt trykafbryder, -0,2-7,5 , 8-32 , Auto, Manuel max

2.022 kr. inkl. moms

Dobbelt pressostat til køle- og klimaanlæg. Beskytter kompressoren mod for lavt sugetryk på lavtrykssiden og for højt afgangstryk på højtrykssiden.

  • Sugetrykside: -0,2 til 7,5 bar, automatisk nulstilling
  • Afgangstrykside: nulstilles manuelt efter udkobling (manuel maks. reset)
  • Tryktilslutning: ¼″ flare, han
  • Kontaktfunktion: enkeltpolet skiftekontakt (SPDT)

Levering 1–3 hverdage

Varenummer (SKU): 472366817 Kategori:

Beskrivelse

Danfoss KP17B er en dobbelt pressostat (dobbelt trykafbryder) i Danfoss’ KP-serie, med lavtryks- og højtrykskontakt i én enhed. Lavtrykssiden kan indstilles fra -0,2 til 7,5 bar med automatisk nulstilling, og højtrykssiden fra 8 til 32 bar med manuel nulstilling. Tryktilslutningen er 1/4″ flare (DIN 8906).

Fordele

  • Tryksikring: to trykafbrydere i én enhed – en for sugetrykket og en for afgangstrykket.
  • Nulstilling: lavtrykssiden nulstiller sig selv, mens højtrykssiden skal nulstilles manuelt efter en udkobling.
  • Bælgelement: dobbelt bælgelement med fejlsikker funktion – brister den indre bælg, stopper kompressoren alligevel.
  • Kontaktfunktion: enkeltpolet skiftekontakt (SPDT) med snapfunktion; kontaktfunktionen kan testes manuelt uden værktøj.
  • Kølemidler: Danfoss angiver en lang række kølemidler til KP17B – se hele listen i specifikationerne.

Passer den til dit anlæg?

Bruges til

  • Køle- og klimaanlæg: beskyttelse mod for lavt sugetryk og for højt afgangstryk – KP17B er en dobbelt pressostat med lavtryksside og højtryksside i én enhed.
  • Ifølge Danfoss bruges KP-pressostater også til at starte og stoppe kølekompressorer og ventilatorer på luftkølede kondensatorer.
  • Ikke til væskeledning, ifølge Danfoss’ anvendelsesnote.

Sådan vælger du

Montering

  • Tryktilslutning 1/4″ flare (DIN 8906), han.
  • Kabelindføring til kabler 6–14 mm via gummikabelpakning.
Til installatøren
  • Reguleringsområder: lavtryksside -0,2…7,5 bar (differens 0,7–4 bar), højtryksside 8–32 bar (differens 4 bar).
  • Maks. driftstryk (MWP): 17 bar på lavtrykssiden, 32 bar på højtrykssiden. Maks. prøvetryk: 20 bar lavtryksside, 35 bar højtryksside.
  • Elektriske egenskaber (EN 60947): isolering 400 V, forureningsgrad 3, nominel impulsspænding 4 kV, kortslutningsbeskyttelse med 16 A sikring. Kabling: massiv/flertrådet 0,75–2,5 mm², flex uden rørringe 0,7–2,5 mm², flex med rørringe 0,5–1,5 mm².
  • Materialer i kontakt med trykmediet (Danfoss oplyser dem for KP 1, KP 2, KP 4, KP 5, KP 6, KP 7, KP 15, KP 17 og KP 47): tinbronze CW452K (EN 1652), forniklet automatstål 1.0737/1.0718 (EN 10277), rustfrit stål 18/8 1.4306 (EN 10088-2).
  • Omgivelsestemperatur: -25…65 °C, kortvarigt op til 80 °C i maks. 120 minutter.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilket område regulerer de to sider på KP17B?
Venstre side (lavtryk) regulerer -0,2 til 7,5 bar (differens 0,7–4 bar), højre side (højtryk) 8–32 bar (differens 4 bar).

Skal pressostaten nulstilles manuelt efter udkobling?
Lavtrykssiden nulstiller automatisk. Højtrykssiden skal nulstilles manuelt, når den har koblet ud på højtrykssiden.

Hvilke kølemidler kan KP17B bruges til?
Danfoss angiver bl.a. kølemidlerne R134a, R404A, R407C, R448A og R513A.

Hvor koldt kan den stå, og hvad er maks. driftstryk?
Omgivelsestemperaturen kan være ned til -25 °C, og maks. driftstryk (MWP) er 17 bar på lavtrykssiden og 32 bar på højtrykssiden.

Kan den bruges i en væskeledning?
Nej, Danfoss angiver, at pressostaten ikke er til væskeledning.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeKP17B, dobbelt pressostat (trykafbryder)
Danfoss kodenr.060-126866
Tryktilslutning1/4" flare (DIN 8906), han
Reguleringsområde venstre side (lavtryk)-0,2…7,5 bar
Differens venstre side0,7–4 bar
Reguleringsområde højre side (højtryk)8–32 bar
Differens højre side4 bar
Reset venstre / højre sideAuto / Manuel maks.
KontaktfunktionSPDT (snapfunktion, kort prelletid)
KontaktbelastningAC1 16 A, AC3 16 A, AC15 10 A ved 400 V; LR 112 A ved 400 V; DC13 12 W ved 220 V
Maks. driftstryk (MWP) venstre/højre17 / 32 bar
Maks. prøvetryk venstre/højre20 / 35 bar
FølerelementDobbelt bælg (fail-safe-funktion)
Materialer i kontakt med trykmedietTinbronze CW452K (EN 1652), forniklet automatstål 1.0737/1.0718 (EN 10277), rustfrit stål 18/8 1.4306 (EN 10088-2)
SmøremiddelkompatibilitetOliefrie applikationer
Oliefrie kølemidlerR134a, R513A, R515B
KølemidlerR113, R124, R134a, R22, R404A, R407A, R407C, R407F, R407H, R422B, R422D, R438A, R448A, R449A, R449B, R450A, R452A, R454C, R455A, R507A, R513A, R515B, R1233zd(E), R1234yf, R1234yz, R1234ze(E)
UL-godkendte kølemidlerR113, R124, R134a, R22, R404A, R407A, R407C, R407F, R407H, R422B, R422D, R438A, R448A, R449A, R449B, R450A, R452A, R507A, R513A, R515B
Omgivelsestemperatur-25…65 °C (kortvarigt op til 80 °C i maks. 120 min.)
MedieFluidgruppe 1 (PED)
KapslingsklasseIP30
KabelindføringGummikabelpakning, 6–14 mm
Elektriske egenskaber (EN 60947)Isolering 400 V, forureningsgrad 3, nominel impulsspænding 4 kV, kortslutningsbeskyttelse 16 A sikring
Kablingsegenskaber (EN 60947)Massiv/flertrådet 0,75–2,5 mm²; flex uden rørringe 0,7–2,5 mm²; flex med rørringe 0,5–1,5 mm²
AnvendelsesnoteIkke til væskeledning
PED-kategoriIV (fluidgruppe 1)
NEMA-klasse1
GodkendelserBV, CCC, CE, CMIM, DNV, EAC, GL, LR, LVD, PED, RINA, RMRS, UL873 (cULus), CSA C22.2, UA
UL-filnr.E31024
Nettovægt0,461 kg
Bruttovægt0,51 kg
Mærke
Varenummer472366817
EAN5702428012065
