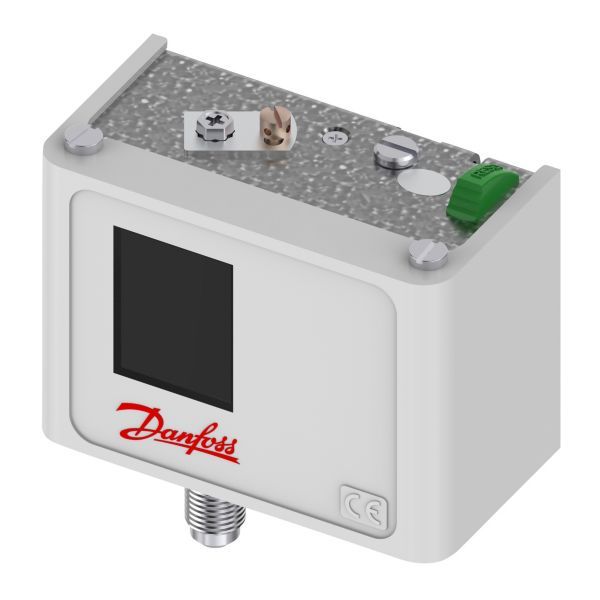

Danfoss KP5 Pressostat, 8,00-32,00 bar, Manuel reset, Flare, 1/4”, IP30

579 kr. inkl. moms

Pressostat til høje afgangstryk i køle- og airconditionanlæg, der stopper kompressoren eller kondensatorventilatoren, hvis trykket bliver for højt.

  • Reguleringsområde: 8–32 bar.
  • Tilslutning: Flare-tilslutning (han).
  • Reset: Manuel – pressostaten skal nulstilles på knappen, før anlægget kan starte igen.
  • Kapsling: IP30 ved montering på plan flade eller beslag.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 472365305 Kategori:

Beskrivelse

Danfoss KP5 er en højtrykspressostat til køle- og airconditionanlæg. Den beskytter mod for højt afgangstryk og kan også starte og stoppe kompressorer og ventilatorer på luftkølede kondensatorer. Denne udgave har reguleringsområde 8–32 bar, fast differens på 3 bar, manuel nulstilling og kapsling IP30.

Fordele

  • Snap-funktion: Ifølge Danfoss giver snap-funktionen “ultrakort prelletid”, der reducerer slid og øger driftssikkerheden.
  • Manuel tripfunktion: Kontaktfunktionen kan afprøves uden værktøj.
  • Bælgelement: Fuldt svejset bælgelement, og pressostaten er vibrations- og stødbestandig.
  • Direkte motortilslutning: Kan tilsluttes direkte til en enfaset AC-motor på op til ca. 2 kW eller i styrestrømskredsen på større motorer.
  • Uafhængig af omgivelsestemperaturen: Ifølge Danfoss påvirkes det indstillede stoptryk og differensen ikke af ændringer i temperaturen omkring huset, så længe det tilladte temperaturområde holdes.

Passer den til dit anlæg?

Bruges til

  • Køle- og airconditionanlæg: beskyttelse mod for højt afgangstryk samt start og stop af kompressorer og ventilatorer på luftkølede kondensatorer.

Sådan vælger du

Montering

  • Monteres af kølemontør eller elinstallatør på anlæggets højtryksside med 1/4″ flare-tilslutning (DIN 8906).
  • IP30 opnås ifølge Danfoss, når pressostaten monteres på en plan flade eller på et beslag, der er fastgjort, så alle ubenyttede huller er dækket.
  • Medfølger ikke: Topdæksel til IP44-kapsling (kodenr. 060-109766), IP55-kapsling (kodenr. 060-033066).
Til installatøren
  • Indstilling: Stoptrykket indstilles på CUT-OUT-skalaen (range-skalaen). Pressostaten kan nulstilles manuelt, når trykket er faldet til stoptrykket minus differensen (fast 3 bar).
  • Elektriske data: Isolering 400 V, forureningsgrad 3, nominel impulsspænding 4 kV iht. EN 60947; kortslutningsbeskyttelse med 16 A sikring. Klemmerne spændes med maks. 2 Nm.
  • Ledertværsnit: Massiv/flertrådet 0,75–2,5 mm², fleksibel uden rørringe 0,7–2,5 mm², fleksibel med rørringe 0,5–1,5 mm².
  • Kabelindføring: Gummikabelpakning til kabel 6–14 mm. Der kan også bruges en Pg 13,5 skruekabelindføring til 6–14 mm kabel eller Pg 16 til 8–16 mm kabel.
  • Driftsgrænser: Omgivelsestemperatur -40…65 °C, kortvarigt maks. 80 °C i op til 120 minutter. Medietemperatur -50…100 °C, forudsat at temperaturen inde i pressostaten holdes inden for omgivelsestemperaturområdet. Maks. drifts- og prøvetryk 35 bar.
  • Anvendelse: Ikke til væskeledning, ifølge Danfoss.
  • Kapsling: IP30 iht. EN 60529/IEC 60529. IP44 kræver et topdæksel (Danfoss kodenr. 060-109766 til enkeltpressostater), og IP55 kræver en IP55-kapsling (kodenr. 060-033066); begge bestilles separat.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan indstilles afbrydelsestrykket?
Stoptrykket indstilles på CUT-OUT-skalaen (range-skalaen), ifølge Danfoss.

Hvornår kan pressostaten nulstilles?
En højtrykspressostat med manuel nulstilling kan nulstilles, når trykket er faldet til stoptrykket minus differensen – for denne udgave fast 3 bar, ifølge Danfoss.

Kan jeg få IP44-kapsling?
Ja, men topdækslet følger ikke med. Danfoss oplyser, at pressostater med manuel nulstilling leveres uden topdæksel, og at det skal bestilles separat (kodenr. 060-109766 til enkeltpressostater). Uden topdæksel er kapslingen IP30.

Kan pressostaten bruges på væskeledningen?
Nej. Danfoss angiver, at den ikke er beregnet til væskeledning.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypePressostat KP5 (højtryk)
ModelKP5
Danfoss kodenr.060-117366
Reguleringsområde8–32 bar (overtryk, Pe)
Differens3 bar (fast)
ResetManuel (maks.)
Trykområde-kategoriHøjt tryk
Tryktilslutning1/4" flare (DIN 8906), han
TrykfølerelementBælge (fuldt svejset)
Medietemperatur-50…100 °C (temperaturen inde i pressostaten skal holdes inden for omgivelsestemperaturområdet)
Omgivelsestemperatur-40…65 °C (kortvarigt maks. 80 °C i op til 120 min.)
Maks. driftstryk35 bar (510 psig)
Maks. prøvetryk35 bar (Pe)
KontaktfunktionSPDT
KontaktbelastningAC1 16 A / AC3 16 A / AC15 10 A ved 400 V · DC13 12 W ved 220 V (styrestrøm) · LR 112 A ved 400 V
Elektriske egenskaber (EN 60947)Isolering 400 V, forureningsgrad 3, nominel impulsspænding 4 kV, kortslutningsbeskyttelse 16 A sikring
LedertværsnitMassiv/flertrådet 0,75–2,5 mm² · fleksibel uden rørringe 0,7–2,5 mm² · fleksibel med rørringe 0,5–1,5 mm²
Tilspændingsmoment, klemmerMaks. 2 Nm
KabelindføringGummikabelpakning til kabel 6–14 mm
KapslingsklasseIP30 (EN 60529/IEC 60529)
NEMA-klasse1
VibrationsbestandighedOp til 4 g i området 0–1000 Hz
KølemidlerR113, R1234yf, R1234yz, R1234ze(E), R124, R134a, R22, R404A, R407A, R407C, R407F, R407H, R422B, R422D, R438A, R448A, R449A, R449B, R450A, R452A, R454C, R455A, R507A, R513A, R515B, R1233zd(E)
Oliefrie kølemidlerR134a, R513A, R515B
SmøremiddelkompatibilitetOliefrie applikationer
BemærkIkke til væskeledning
GodkendelseCE, c UL us (UL873, CSA C22.2; UL-filnummer E31024), CCC, CMIM, EAC, LVD, UA, BV, DNV, GL, LR, RINA, RMRS
UL-godkendte kølemidlerR113, R124, R134a, R22, R404A, R407A, R407C, R407F, R407H, R422B, R422D, R438A, R448A, R449A, R449B, R450A, R452A, R507A, R513A, R515B, R1234yf, R1234ze(E), R452B, R454A, R454C, R455A
Nettovægt0,294 kg
Bruttovægt0,326 kg
Mærke
Varenummer472365305
EAN5702422001638
