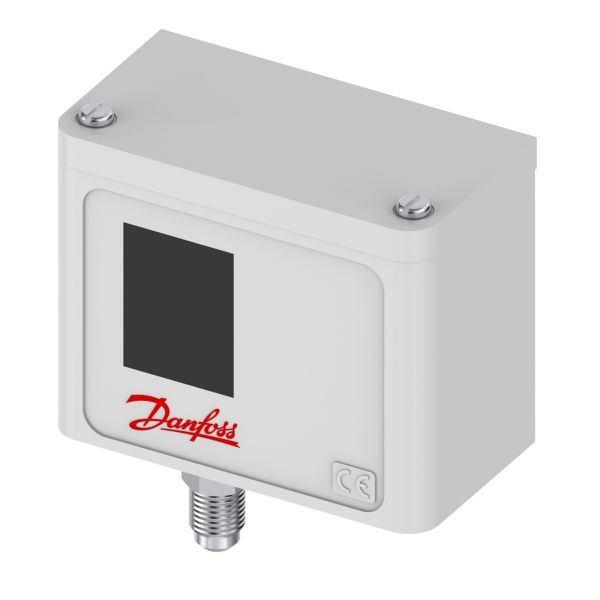

Danfoss KP7W Pressostat, 8-32 bar (differens 4-10 bar), Auto, Flare 1/4”, 060-119066

818 kr. inkl. moms

Danfoss pressostat til højtrykssiden i køle- og airconditionanlæg, der stopper eller starter anlægget ved det indstillede tryk.

  • Reguleringsområde: 8–32 bar.
  • Tilslutning: Flaretilslutning (han).
  • Medfølger: Topdæksel, fordi pressostaten har automatisk reset.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 472365007 Kategori:

Beskrivelse

Danfoss KP7W er en pressostat af typen KP 7, der bruges til højtrykssikring eller -styring i køle- og airconditionanlæg. Reguleringsområdet er 8–32 bar med en differens på 4–10 bar, og pressostaten har automatisk reset, SPDT-kontaktfunktion og 1/4″ flaretilslutning (han).

Fordele

  • Dobbelt bælg: KP 7 har en fail-safe dobbeltbælg med en yderbælg og en regulerende bælg, der ifølge Danfoss forhindrer tab af kølemiddelfyldning, hvis bælgen skulle briste.
  • Automatisk reset: Pressostaten kobler selv ind igen, når trykket er faldet til den indstillede værdi minus differensen.
  • Kapslingsklasse: Leveres med topdæksel og opnår IP44, når den monteres på en plan flade eller på et beslag, der er fastgjort til enheden, så alle ubrugte huller er dækket.
  • Afprøvning: Kontaktfunktionen kan afprøves manuelt uden brug af værktøj, ifølge Danfoss.
  • Oliefrie applikationer: Danfoss angiver pressostaten som kompatibel med oliefrie applikationer med R134a, R513A og R515B.

Passer den til dit anlæg?

Bruges til

  • Højtrykssikring i køle- og airconditionanlæg, hvor kompressoren skal stoppes ved for højt afgangstryk.
  • Bruges også til start og stop af kompressorer og ventilatorer på luftkølede kondensatorer, ifølge Danfoss.

Sådan vælger du

  • Denne vare: KP7W, højtryk, automatisk reset, reguleringsområde 8–32 bar, differens 4–10 bar, 1/4″ flare (han).

Montering

  • Trykket tilsluttes med 1/4″ flaretilslutning (han, DIN 8906).
  • Danfoss angiver, at en KP-pressostat kan tilsluttes direkte til en enfaset vekselstrømsmotor på op til ca. 2 kW eller indbygges i styrekredsen for DC-motorer og store vekselstrømsmotorer.
  • Elektrisk tilslutning med gummikabelpakning til kabel på 6–14 mm.
  • Medfølger: Topdæksel (pressostater med automatisk reset leveres med topdæksel).
  • Medfølger ikke: IP55-kabinet, kodenr. 060-033066 (tilbehør, bestilles separat).
Til installatøren
  • Elektrisk tilslutning: Gummikabelpakning til kabel på 6–14 mm. Ledningstværsnit iht. EN 60947: massiv/flertrådet 0,75–2,5 mm², flex med rørringe 0,5–1,5 mm², flex uden rørringe 0,7–2,5 mm². Maks. tilspændingsmoment 2 Nm og 16 A sikring som kortslutningsbeskyttelse.
  • Elektriske egenskaber (EN 60947): Isolering 400 V, forureningsgrad 3, nominel impulsspænding 4 kV.
  • Kontaktklasse: AC15 10 A/400 V, AC1 16 A/400 V, AC3 16 A/400 V, DC13 12 W/220 V, LR 112 A/400 V. Ved A2L-kølemidler angiver Danfoss AC3 16 A/250 V.
  • Driftsgrænser: Maks. driftstryk 35 bar, maks. prøvetryk 35 bar, bristetryk 140 bar, omgivelsestemperatur -25…65 °C (kortvarigt 80 °C i op til 120 minutter, ifølge Danfoss).
  • Kapsling: IP44 opnås, når enheden med topdæksel monteres på en plan flade eller på et beslag, der er fastgjort til enheden, så alle ubrugte huller er dækket. IP55 opnås i et separat kabinet, kodenr. 060-033066 til enkelt pressostat, som skal bestilles separat.
  • Kabelindføring: Kabelindføringen kan bruges til kabler på 6–14 mm. En Pg 13,5-forskruning kan også bruges til 6–14 mm kabel, og med 8–16 mm kabel kan en standard Pg 16-forskruning bruges, ifølge Danfoss.
  • A2L-kølemidler: Bruges pressostaten med R455A, R454C, R1234yf eller R1234ze, stiller Danfoss særlige sikkerhedskrav. Pressostaten må kun bruges i anlæg, der opfylder IEC 60335-2-24, IEC 60335-2-40, IEC 60335-2-89, ISO 5149, EN 378-1 eller tilsvarende, den skal monteres indbygget, så den ikke er tilgængelig udefra, og beskyttes mod mekanisk påvirkning, overbelastning skal undgås, jording/beskyttelse mod statisk elektricitet og lækstrøm skal etableres, og kun uddannet personale må håndtere anlæg med brandbare kølemidler.
  • Øvrige krav fra Danfoss: Pressostaten skal monteres i vandfrit miljø og beskyttes mod korrosion i korrosive miljøer, kabler må ikke ligge mod skarpe kanter og skal aflastes, tryksvingninger skal dæmpes, så bælgen ikke svigter, koblingsfrekvensen skal holdes så lav som muligt, og pressostaten må ikke monteres, hvor der er et højt vibrationsniveau.
  • Godkendelser: CE, PED, LVD, UL (fil E31024, c UL us UL873/CSA C22.2), CCC, CMIM, DNV, LR, RINA, GL, BV, RMRS, EAC og UA. Typer med betegnelsen W, B eller S, herunder KP 7W, er desuden testet og godkendt af TÜV Rheinland efter EN 12263, ifølge Danfoss.
  • Forbehold: Danfoss angiver, at pressostaten ikke er beregnet til montering på væskeledningen (”not applicable for liquid line”).

Tilbehør

Ofte stillede spørgsmål

Hvad betyder ”fail-safe dobbeltbælg” på KP 7?
Ifølge Danfoss har KP 7 en dobbelt bælg – en yderbælg og en regulerende bælg. Overstiger systemtrykket den indstillede værdi, stopper KP automatisk anlægget, og dobbeltbælgen forhindrer tab af kølemiddelfyldning, hvis bælgen skulle briste.

Hvordan opnås kapslingsklasse IP44 i praksis?
IP44 opnås, når enheden med topdæksel monteres på en plan flade eller på et beslag, der er fastgjort til enheden, så alle ubrugte huller er dækket. Pressostater med automatisk reset leveres med topdæksel, ifølge Danfoss.

Hvilken kabelindføring har pressostaten?
Danfoss angiver kabelindføring til kabler på 6–14 mm. En Pg 13,5-forskruning kan bruges til samme kabeldiameter, og med 8–16 mm kabel kan en standard Pg 16-forskruning bruges.

Hvilke krav er der til ledningerne, der tilsluttes?
Danfoss angiver iht. EN 60947 et ledningstværsnit på 0,75–2,5 mm² for massiv/flertrådet, 0,5–1,5 mm² for flex med rørringe og 0,7–2,5 mm² for flex uden rørringe, maks. tilspændingsmoment 2 Nm og 16 A sikring som kortslutningsbeskyttelse.

Kan kapslingen opgraderes til IP55?
Ja. Danfoss angiver et separat IP55-kabinet, kodenr. 060-033066 til enkelt pressostat, som skal bestilles separat.

Kan pressostaten kobles direkte til en motor?
Danfoss skriver, at en KP-pressostat kan tilsluttes direkte til en enfaset vekselstrømsmotor på op til ca. 2 kW eller indbygges i styrekredsen for DC-motorer og store vekselstrømsmotorer.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeKP7W pressostat
ModelKP 7, højtryk, automatisk reset
Danfoss kodenr.060-119066
Reguleringsområde8–32 bar
Differens4–10 bar
ResetAutomatisk
KontaktfunktionSPDT (enpolet omskifter)
KontaktklasseAC15 10 A/400 V, AC1 16 A/400 V, AC3 16 A/400 V, DC13 12 W/220 V, LR 112 A/400 V
Kontaktklasse ved A2L-kølemidlerAC3 16 A/250 V
Tilslutning1/4" flare (DIN 8906), han
FølerelementBælg (fail-safe dobbeltbælg)
Omgivelsestemperatur-25…65 °C (kortvarigt 80 °C i maks. 120 min.)
Maks. driftstryk35 bar
Prøvetryk35 bar (maks.)
Bristetryk140 bar
Elektrisk tilslutningGummikabelpakning til kabel på 6–14 mm
Ledningstværsnit (EN 60947)Massiv/flertrådet 0,75–2,5 mm², flex med rørringe 0,5–1,5 mm², flex uden rørringe 0,7–2,5 mm²
TilspændingsmomentMaks. 2 Nm
Kortslutningsbeskyttelse16 A sikring
Elektriske egenskaber (EN 60947)Isolering 400 V, forureningsgrad 3, nominel impulsspænding 4 kV
KapslingsklasseIP44 (IP55 med separat kabinet, tilbehør)
MedieKølemidler: R113, R1234yf, R1234yz, R1234ze(E), R124, R134a, R22, R404A, R407A, R407C, R407F, R407H, R422B, R422D, R438A, R448A, R449A, R449B, R450A, R452A, R454C, R455A, R507A, R513A, R515B, R1233zd(E). Fluidagruppe 1
Oliefrie kølemidlerR134a, R513A, R515B
GodkendelseCE, PED, LVD, UL (fil E31024, c UL us UL873/CSA C22.2), CCC, CMIM, DNV, LR, RINA, GL, BV, RMRS, EAC, UA. Typer med betegnelsen W, B eller S, herunder KP 7W, er desuden testet og godkendt af TÜV Rheinland efter EN 12263
Nettovægt0,319 kg
Bruttovægt0,354 kg
Mærke
Varenummer472365007
EAN5702422048367
