Beskrivelse

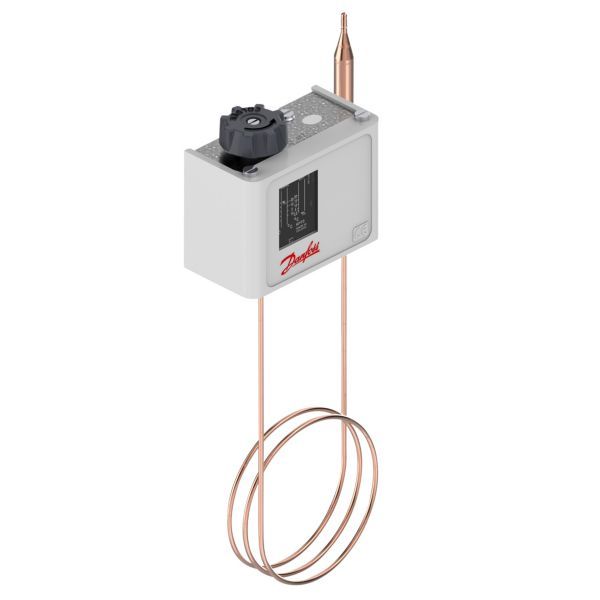

Danfoss KP73 er en termostat i Danfoss’ KP-serie med skiftekontakt (SPDT) og automatisk reset. Indstillingsområdet er -25…15 °C, og den har en fjernføler på 10 x 85 mm med dobbeltkontakt (adsorptionsfyldning) og 2000 mm kapillarrør. Differensen er justerbar, og kapslingen er IP30.
Fordele
- Justerbar differens: Du indstiller selv differensen på DIFF-skalaen. Danfoss bemærker, at differensen afhænger af områdeindstillingen, så skalaen kun er vejledende.
- Kontakt: Skiftekontakt (SPDT) – Danfoss angiver, at man kan få modsat kontaktfunktion eller tilslutte et signal.
- Godkendelser: CE-mærket og UL-klassificeret.
- Montering: Den elektriske tilslutning sidder foran på enheden, hvilket ifølge Danfoss letter rackmontering og sparer plads.
Passer den til dit anlæg?
Bruges til
- Termostat med justerbar differens og automatisk reset til styring af køle- og airconditionanlæg.
Sådan vælger du
- Denne variant: indstillingsområde -25…15 °C, fjernføler, 2000 mm kapillarrør.
- KP62 termostat
- KP79 termostat 50–100 °C
Montering
- Elektrisk tilslutning foran på enheden; kabelindføring til kabler fra 6 til 14 mm.
- Fastgøres på en plan flade eller et beslag, så alle ubrugte huller er afdækket, for at opnå kapslingsklasse IP30.
- Medfølger: Fjernføler med dobbeltkontakt (10 x 85 mm, adsorptionsfyldning), 2000 mm kapillarrør.
- Medfølger ikke: Topdæksel (Danfoss viser det som tilbehør til KP enkel).
Til installatøren
- Kontaktbelastning: AC1 16 A, AC3 16 A, AC15 10 A ved 400 V; DC13 12 W ved 220 V; LR 112 A ved 400 V.
- Elektriske egenskaber (EN 60947-5): Isolationsspænding 400 V, forureningsgrad 3, nominel stødspænding 4 kV, kortslutningsbeskyttelse (sikring) 16 A.
- Ledningstværsnit: Flex med rørringe 0,5–1,5 mm², flex uden rørringe 0,7–2,5 mm², massiv/flertrådet 0,75–2,5 mm².
- Omgivelsestemperatur: -40…65 °C (kortvarigt op til 80 °C i maks. 120 minutter).
Se alle tekniske specifikationer →
Tilbehør
Danfoss kapillarrørsbøsning G 1/2 A til RT, KP, AVTA (017-422066)168 kr. inkl. moms+
Ofte stillede spørgsmål
Kan termostaten tåle temperaturer over de normale -40…65 °C?
Kortvarigt, ja. Danfoss’ produktside angiver, at omgivelsestemperaturen i op til 120 minutter kan nå 80 °C.
Hvordan virker den automatiske reset-funktion?
Du indstiller den øvre aktiveringstemperatur på skalaen og differensen på DIFF-skalaen. Ifølge Danfoss starter kompressoren ved stigende temperatur, når den indstillede værdi nås, og stopper igen, når temperaturen er faldet svarende til differensen. Danfoss bemærker, at differensen afhænger af områdeindstillingen, så DIFF-skalaen kun må bruges vejledende.
Hvilke krav er der til ledningerne, der tilsluttes klemmerne?
Danfoss angiver ledningstværsnit 0,75–2,5 mm² (massiv/flertrådet leder) på klemmerne.
Hvordan skal termostaten monteres for at opnå kapslingsklasse IP30?
Ifølge Danfoss opnås IP30, når enheden monteres på en plan flade eller et beslag, der er fastgjort, så alle ubrugte huller er afdækket.
Dokumentation
- Datablad Thermostat Type KP, Spare parts and accessories PDF · 246 KB
- Datablad Thermostat, KP standard thermostat PDF · 1,7 MB
- Installationsvejledning Thermostat KP 61 – KP 85 PDF · 843 KB
- Katalog Switches and thermostats - Industrial Refrigeration product group catalogue PDF · 5,9 MB
- EU-overensstemmelseserklæring Danfoss EU 060-9650AF PDF · 516 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
