Beskrivelse

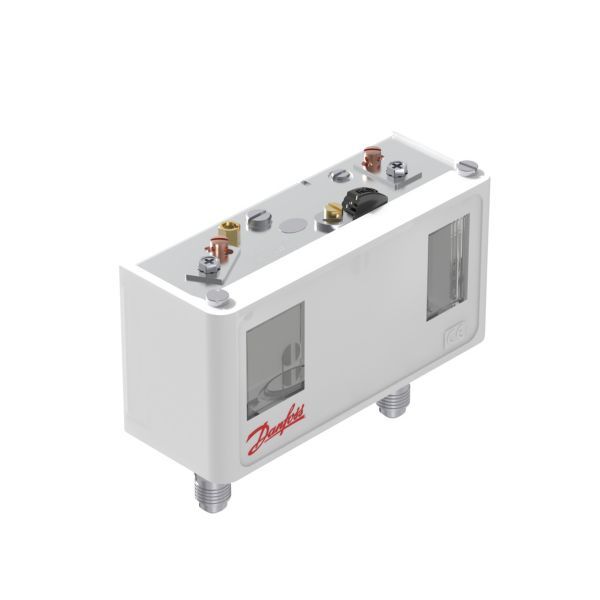

Danfoss KP17WB er en dobbelt pressostat (dobbelt trykafbryder) i Danfoss’ KP-serie, med en lavtryksvagt og en højtryksvagt i samme kabinet. Lavtrykssiden nulstiller automatisk, mens højtrykssiden har maks. konvertibel reset, der ifølge Danfoss kan vælges som automatisk eller manuel nulstilling.
Fordele
- To trykvagter i én enhed: Lavtryksvagten beskytter mod for lavt sugetryk, højtryksvagten mod for højt afgangstryk.
- Dobbelt bælg: KP17 har en yderste bælg og en regulerende bælg, og systemet forhindrer tab af fyldning, hvis en bælg brister.
- Manuel kontroltest: Kontaktfunktionen kan ifølge Danfoss testes uden brug af værktøj.
- Sikkerhedsgodkendelse: Danfoss angiver, at KP17-udgaver med betegnelse W, B eller S er prøvet og godkendt af TÜV Rheinland efter EN 12263.
- Kølemidler: Danfoss angiver bl.a. R134a, R404A, R407C, R448A og R513A.
Passer den til dit anlæg?
Bruges til
- Køle- og airconditionanlæg: beskyttelse mod for lavt sugetryk og for højt afgangstryk.
- Start og stop af kølekompressorer.
Sådan vælger du
- Denne variant: KP17WB, auto reset på lavtrykssiden og konvertibel reset på højtrykssiden.
- KP15 med auto/auto reset
- KP17B med manuel reset på højtrykssiden
Montering
- Kan tilsluttes direkte til en 1-faset AC-motor op til ca. 2 kW eller installeres i styrestrømmen.
- Medfølger ikke: IP55-kabinet, kodenr. 060-035066 – bestilles separat.
Til installatøren
- Reguleringsområde: Lavtrykssiden -0,2…7,5 bar (differens 0,7–4 bar), højtrykssiden 8–32 bar (differens 4 bar). Fabriksindstilling ifølge databladet: lavtrykssiden område 1 bar med differens 1 bar, højtrykssiden område 18 bar med fast differens 4 bar.
- Maks. driftstryk (MWP): Lavtrykssiden 17 bar, højtrykssiden 32 bar. Maks. prøvetryk på højtrykssiden 35 bar.
- Tryktilslutning: 1/4″ flare (DIN 8906), han, på begge sider.
- Elektrisk: Kontaktfunktion SPDT + SPST (NO). Kontaktbelastning AC1 16 A, AC3 16 A, AC15 10 A ved 400 V, DC13 12 W ved 220 V, LR 112 A ved 400 V og klemme D 50 VA ved 400 V.
- Kabel og ledninger: Kabelindføring med gummikabelpakning til 6–14 mm kabel. Ledningstværsnit 0,75–2,5 mm² massiv/flertrådet, 0,7–2,5 mm² fleksibel uden rørringe og 0,5–1,5 mm² fleksibel med rørringe; maks. tilspændingsmoment 2 Nm. Isolering 400 V, forureningsgrad 3, nominel impulsspænding 4 kV og 16 A sikring som kortslutningsbeskyttelse.
- Kapsling: Danfoss angiver IP44 for denne kode. IP44 opnås, når enheden med topdæksel monteres på en plan flade eller et beslag, der er fastgjort til enheden, så alle ubrugte huller er dækket. IP55 kræver et separat IP55-kabinet (kodenr. 060-035066 til dobbelte pressostater), som bestilles separat.
- Temperatur: Omgivelsestemperatur -25…65 °C (databladets værdi for PED-godkendte enheder), dog op til 80 °C i maks. 120 minutter. Medietemperatur -50…100 °C; Danfoss angiver, at medietemperaturen må ligge uden for omgivelsesområdet, hvis temperaturen inde i pressostaten holdes inden for omgivelsesområdet.
- Dobbelt bælg: Databladet angiver, at KP17 har en yderste og en regulerende bælg, og at systemet forhindrer tab af fyldning, hvis en bælg brister. Brister den inderste bælg, stopper kompressoren; brister den yderste, falder udkoblingstrykket til ca. 3 bar under den indstillede værdi.
- Anvendelsesnote: Danfoss angiver for denne kode, at pressostaten ikke er beregnet til væskeledningen.
- Smøremidler: Beregnet til oliefrie applikationer; oliefrie kølemidler R134a, R513A og R515B.
- Materialer i kontakt med mediet: Tinbronze CW452K (EN 1652), nikkelbelagt automatstål 1.0737/1.0718 (EN 10277) og rustfrit stål 18/8, 1.4306 (EN 10088-2).
- Klassifikation: Danfoss’ produktside angiver fluidagruppe 1 og kategori IV.
- Brændbare kølemidler (R455A, R454C, R1234yf, R1234ze): Danfoss stiller særlige krav – anlægget skal opfylde IEC 60335-2-24, IEC 60335-2-40, IEC 60335-2-89, ISO 5149, EN 378-1 eller tilsvarende, pressostaten må ikke overbelastes, og der skal være jording eller anden beskyttelse mod elektrostatisk afladning og lækstrøm. Kun uddannet personale må arbejde med brændbare kølemidler. Den elektriske mærkning ved brug med disse kølemidler er AC-3 16 A/250 V og AC-15 10 A/250 V.
- Montering: Danfoss angiver, at pressostaten skal installeres i et vandfrit miljø, indbygges så den ikke er tilgængelig udefra og beskyttes mod mekanisk påvirkning. Den må ikke placeres, hvor der er et højt vibrationsniveau, trykpulsationer i anlægget skal dæmpes, så bælgen ikke svigter, og koblingsfrekvensen skal holdes så lav som muligt. Kablet må ikke ligge mod skarpe kanter og skal aflastes, så træk ikke overføres til klemmen.
Se alle tekniske specifikationer →
Varianter
- KP15, reset auto/auto, SPDT
- KP15, reset auto/manuel, SPDT + SPST (NO)
- KP17B, reset auto/manuel, SPDT
Tilbehør
Ofte stillede spørgsmål
Hvordan opnås kapslingsklasse IP44 i praksis?
IP44 fås, når enheden med topdæksel monteres på en plan flade eller et beslag, der er fastgjort til enheden, så alle ubrugte huller er afdækket. Danfoss angiver IP44 for denne kode.
Hvilke krav er der til ledningerne, der tilsluttes?
Danfoss angiver ledningstværsnit 0,75–2,5 mm² for massiv eller flertrådet ledning, maks. tilspændingsmoment 2 Nm og 16 A sikring som kortslutningsbeskyttelse.
Kan kapslingen opgraderes til IP55?
Ja. Danfoss’ datablad angiver et separat IP55-kabinet (kodenr. 060-035066 til dobbelt pressostat), som skal bestilles separat.
Hvilket tryk regulerer de to sider?
Lavtrykssiden -0,2 til 7,5 bar, højtrykssiden 8 til 32 bar.
Hvad betyder WB i navnet?
Danfoss’ datablad forklarer betegnelserne: W står for PSH (trykafbryder) og B for PZH (trykafbryder med ekstern nulstilling).
Dokumentation
- Datablad Pressure switch Type KP, Spare parts and accessories PDF · 1,1 MB
- Datablad Pressure switch, KP PDF · 2,0 MB
- Installationsvejledning Pressure switch (cutting ring couplig) Type KP PDF · 110 KB
- Installationsvejledning Pressure switch KP 15 with goldplated contacts PDF · 547 KB
- Installationsvejledning Pressure switch KP 15, KP 15A, KP 17W, KP 17B, KP 17WB, KP 47WB PDF · 1,4 MB
- EU-overensstemmelseserklæring Danfoss EU 060-9653.AM PDF · 262 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
