Beskrivelse

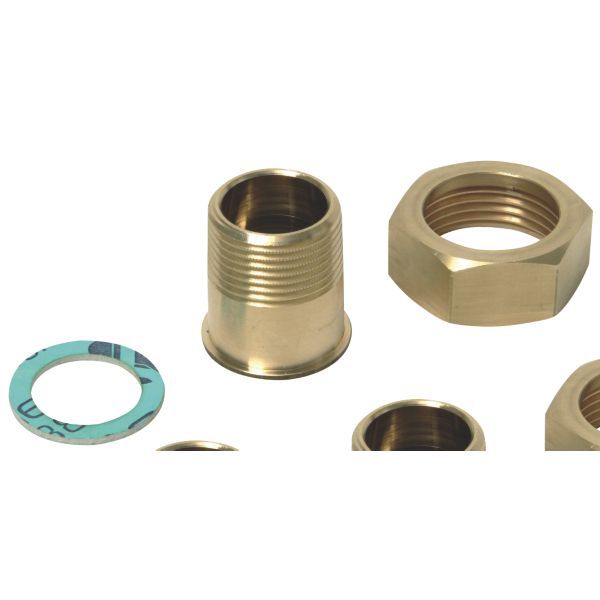

Danfoss 003Z3134 er forskruningssættet med 3 nipler og omløbere til den termostatiske blandeventil TVM-W i DN 20. Sættet har omløber G 1″ mod ventilen og nippel R 3/4″ mod røret. Danfoss angiver TVM-W DN 20 med “3 x 1″”, så sættet dækker alle ventilens tilslutninger.
Fordele
- Komplet sæt: Der er 3 forskruninger i sættet – én til hver af blandeventilens tilslutninger.
- To gevind i én del: Omløber G 1″ mod ventilen og nippel R 3/4″ mod røret.
- Dimension: Sættet hører til TVM-W i DN 20.
Passer den til dit anlæg?
Bruges til
- Montering af Danfoss TVM-W termostatisk blandeventil i DN 20 på gevindrør.
Sådan vælger du
- Denne variant: DN 20, omløber G 1″ / nippel R 3/4″
Montering
- Tilslutning: R 3/4" udvendigt gevind (rør).
- Monteres af VVS-installatør: omløber G 1″ skrues på ventilen, nippel R 3/4″ på røret.
- Medfølger: 3 forskruninger (omløber G 1″ / nippel R 3/4″) til TVM-W DN 20.
Til installatøren
- Dimensionsvalg: sættet passer til TVM-W DN 20 (omløber G 1″, nippel R 3/4″); til TVM-W DN 25 angiver Danfoss omløber G 1 1/4″ og nippel R 1″.
Se alle tekniske specifikationer →
Passer til
Ofte stillede spørgsmål
Passer dette sæt også til DN 25-ventilen?
Nej. Dette sæt er til TVM-W DN 20 med omløber G 1″ og nippel R 3/4″. Til TVM-W DN 25 angiver Danfoss omløber G 1 1/4″ og nippel R 1″.
Hvorfor er der 3 stk. i sættet?
Danfoss angiver TVM-W DN 20 med tilslutningen “3 x 1″”, altså tre tilslutninger – og sættet dækker alle tre.
Hvilken ende skal på ventilen?
Omløberen med G 1″ skrues på blandeventilen, og niplen med R 3/4″ vender mod røret.
Dokumentation
- Datablad Hot water balancing, TVM-W PDF · 1,4 MB
- Datablad TVM-H PDF · 720 KB
- Driftsvejledning TVM-H, 2.gen. PDF · 866 KB
- Driftsvejledning TVM-W, 2.gen. PDF · 910 KB
- EU-overensstemmelseserklæring EU Declaration of conformity PDF · 289 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
