Beskrivelse

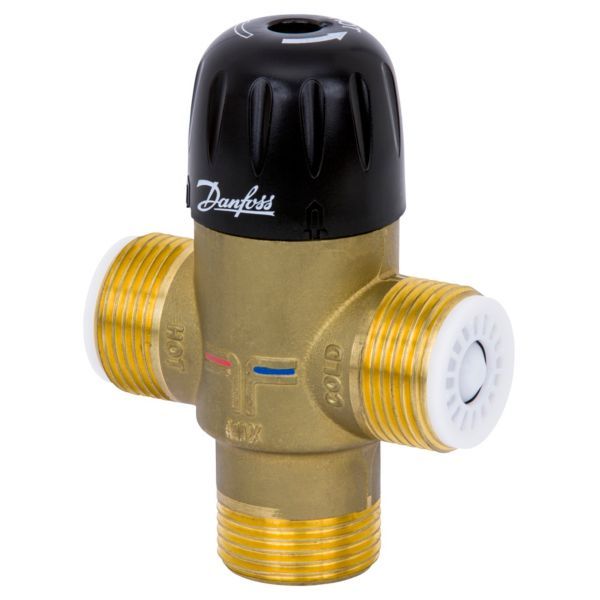

Danfoss TVM-W er en selvvirkende termostatisk blandeventil, der giver blandet vand ved en konstant temperatur. Ventilen er DN 20 med 1” udvendigt gevind (G 1), har integreret kontraventil og kan indstilles i området 35–70 °C.
Fordele
- Temperaturregulering: Danfoss angiver, at de termostatiske elementers hurtige reaktion giver en nøjagtig temperaturregulering.
- Mere varmt vand fra beholderen: Ved at blande varmt og koldt vand giver ventilen ifølge Danfoss en større mængde varmt vand fra den samme beholderstørrelse.
- Skoldningssikring: Svigter den kolde tilgang, lukker ventilen ifølge Danfoss helt og hurtigt for vandet.
- Varmt lager, lunkent vand ved hanen: Danfoss skriver, at opbevaring af vand ved høj temperatur forhindrer vækst af legionellabakterier, mens ventilen blander ned til den valgte temperatur.
Passer den til dit anlæg?
Bruges til
- Termostatisk blandeventil til varmt brugsvand med konstant temperatur – Danfoss nævner enkelte tappesteder (bad, håndvask, bruser, bidet) eller små grupper af tappesteder.
Sådan vælger du
- Denne variant: TVM-W DN 20, 1” udvendigt gevind (G 1), kvs 2,1 m³/h.
- Forskruningssæt DN 20 (3 stk.)
Montering
- Ventilen har 1” udvendigt gevind (G 1). Forskruningssættet til DN 20 reducerer til 3/4” og bestilles separat (VVS-nr. 451029926).
- Medfølger ikke: Forskruningssæt DN 20 til TVM-W (3 stk.) – bestilles separat.
Til installatøren
- Trykgrænser: Trykklasse PN 10. Danfoss angiver maks. driftstryk 10 bar og min. driftstryk 0,5 bar.
- Temperaturgrænser: Maks. medietemperatur 90 °C. Uden kontraventil angiver Danfoss’ datablad maks. 100 °C.
- Kontraventil: Integreret. Kontraventil DN 20 til TVM-W fås som reservedel hos Danfoss.
- Monteringsposition: Danfoss angiver, at ventilen kan monteres i alle positioner i stigstrengen.
- Forbehold: Hvis trykket på den varme side kan overstige den kolde, og på pumpede anlæg, skal der ifølge Danfoss monteres kontraventiler på både den varme og den kolde tilgang.
- Bedste ydelse: Danfoss angiver, at ventilen yder bedst, når varm og kold forsyning har samme dynamiske tryk, og anbefaler, at den varme forsyning er mindst 10 °C varmere end den indstillede temperatur, for at skoldningssikringen virker korrekt.
- Temperaturstabilitet: Danfoss angiver ± 3 °C afhængigt af tryk og temperatur og skriver, at det kolde tilgangsvand ikke bør være over 15 °C.
- Anvendelse: Danfoss fremhæver skoldningsbeskyttelse, som især er vigtig på hospitaler, skoler og i etageejendomme, fx ved legionelladesinfektion.
Se alle tekniske specifikationer →
Tilbehør
Ofte stillede spørgsmål
Hvordan tilsluttes ventilen?
Ventilen har 1” udvendigt gevind (G 1). Danfoss angiver forskruningssæt DN 20 til TVM-W (3 stk.) som tilbehør; det reducerer til 3/4”.
Kan jeg ændre temperaturen fra fabriksindstillingen på 50 °C?
Ja. Ventilen kan indstilles i området 35–70 °C.
Beskytter ventilen mod skoldning, hvis det kolde vand svigter?
Ifølge Danfoss’ datablad lukker ventilen helt og hurtigt for vandet, hvis den kolde tilgang svigter. Danfoss anbefaler, at den varme forsyning er mindst 10 °C varmere end den indstillede temperatur, for at sikringen virker korrekt.
Kan ventilen monteres liggende?
Danfoss angiver, at ventilen kan monteres i alle positioner i stigstrengen.
Dokumentation
- Datablad Hot water balancing, TVM-W PDF · 1,4 MB
- Brochure Energy saving solutions for renovation of heating and cooling systems PDF · 5,9 MB
- Driftsvejledning TVM-W, 2.gen. PDF · 910 KB
- EU-overensstemmelseserklæring EU Declaration of conformity PDF · 289 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
