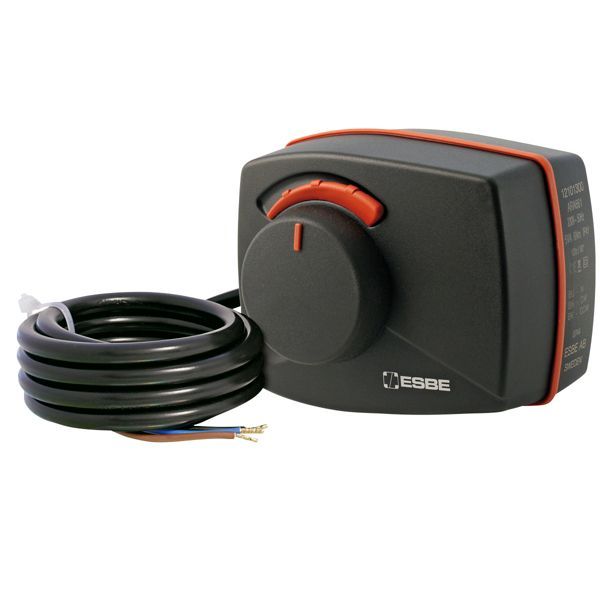

ESBE aktuator ARA661 3-Punkt 230VAC 120s køretid

1.803 kr. inkl. moms

En kompakt motor fra ESBE til at åbne og lukke en drejende blandeventil. ESBE anbefaler serien til blandeopgaver.

  • Aktuator: Til ESBE’s drejende blandeventiler DN 15–50
  • Styresignal: 3-punkt (SPDT)
  • Manuel betjening: Træk-og-drej-knap på fronten
  • Adaptersæt: Medfølger til ESBE VRG, VRB og VRH-ventiler

Levering 1–3 hverdage

Varenummer (SKU): 405459364 Kategori:

Beskrivelse

ESBE ARA661 er en kompakt aktuator fra serien ARA600, der passer til ESBE’s drejende blandeventiler DN 15–50 (VRG100, VRG200, VRG300, VRH100 og VRB100). Den styres med 3-punktssignal og kan betjenes manuelt med træk-og-drej-knappen på fronten. Gangtiden er 120 sekunder for 90°, og adaptersæt til ventilerne følger med.

Fordele

  • Præcis regulering: Det særlige interface mellem ARA600 og ESBE’s VRG-, VRB- og VRH-ventiler giver stabil og præcis regulering.
  • Manuel betjening: Træk-og-drej-knappen på fronten gør det muligt at betjene ventilen i hånden.
  • Adaptersæt medfølger: Til ESBE-ventilerne VRG, VRB, VRH samt seriemodellerne G, MG, F, BIV, T, TM, H og HG.
  • Udbygningsmulighed: Hjælpekontakt kan eftermonteres som sæt og indstilles uden værktøj.

Passer den til dit anlæg?

Bruges til

  • Aktuator til ESBE’s drejende blandeventiler DN 15–50 (VRG100, VRG200, VRG300, VRH100 og VRB100), styret med 3-punkts signal.

Sådan vælger du

Montering

  • Adaptersæt til andre fabrikaters ventiler (bl.a. Meibes, Watts, Honeywell Corona, Lovato og PAW) bestilles separat.
  • Medfølger: Adaptersæt til ESBE VRG, VRB, VRH, G, MG, F, BIV, T, TM, H og HG.
  • Medfølger ikke: Adaptersæt til andre fabrikater (Meibes, Watts, Honeywell Corona, Lovato, PAW), Hjælpekontaktsæt (art.nr. 16200700).
Til installatøren
  • Forsyning: 230 V AC ± 10 %, 50 Hz; effektforbrug 5 VA.
  • Drejningsmoment: 5 Nm nominelt, maks. 6 Nm; gangtid 120 sekunder for 90°.
  • Omgivelsestemperatur: -5…+55 °C; kapslingsklasse IP41, beskyttelsesklasse II.
  • Sikring: kræver 16 A sikring med karakteristik C.
  • Sikringskrav: Supplerende beskyttelsessikring IEC 60127-certificeret, T6,3 A / 250 V for 230 V-udgaven.
  • Adaptersæt til andre fabrikater (Meibes, Watts, Honeywell Corona, Lovato, PAW) bestilles separat.

Passer til

Varianter

Ofte stillede spørgsmål

Hvilke ventiler passer aktuatoren til?
ESBE’s drejeblandeventiler i serierne VRG100, VRG200, VRG300, VRH100 og VRB100. Adaptersæt til andre fabrikater (bl.a. Meibes, Watts, Honeywell Corona, Lovato og PAW) kan bestilles separat.

Hvilke gangtider findes?
ARA600 3-punkt fås med gangtider fra 30 til 240 sekunder. ARA661 har 120 s for 90°.

Kan jeg betjene ventilen uden strøm?
Ja. Træk-og-drej-knappen på fronten gør det muligt at betjene ventilen i hånden.

Følger der tilbehør med?
Adaptersæt til ESBE’s egne ventiler (VRG, VRB, VRH og seriemodellerne G, MG, F, BIV, T, TM, H, HG) følger med. Adaptersæt til andre fabrikater og hjælpekontaktsæt bestilles separat.

Dokumentation

Tekniske data fra producentens officielle materiale (esbe.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeDrejeaktuator, 3-punkt SPDT
ModelARA661
Producentens varenr.12101300
SerieESBE ARA600, 3-punkt
Omgivelsestemperatur-5…+55 °C
Forsyningsspænding230 ± 10 % V AC, 50 Hz
Effekt5 VA
Gangtid 90°120 s
Drejningsvinkel90°
Drejningsmoment5 Nm nominelt (ved 20 °C ± 5 °C), 6 Nm maks.
KapslingsklasseIP41, beskyttelsesklasse II
Kabel1,5 m, monteret
GodkendelseLVD 2014/35/EU, EMC 2014/30/EU
Nettovægt0,4 kg
Passer til ventilerESBE VRG100, VRG200, VRG300, VRH100, VRB100 samt ESBE serie F ≤ DN50, T og HG
Adaptersæt (medfølger, fås også separat)ESBE art.nr. 16000500
TilbehørHjælpekontaktsæt, ESBE art.nr. 16200700
MonteringsmådeOverflademontering
Mærkestødspænding4 kV (230 V-udgaven)
Forureningsgrad2
Hjælpekontakt (tilbehørssæt)6(3) A, 230 V AC ± 10 %
Mærke
Varenummer405459364
EAN7330193034135
