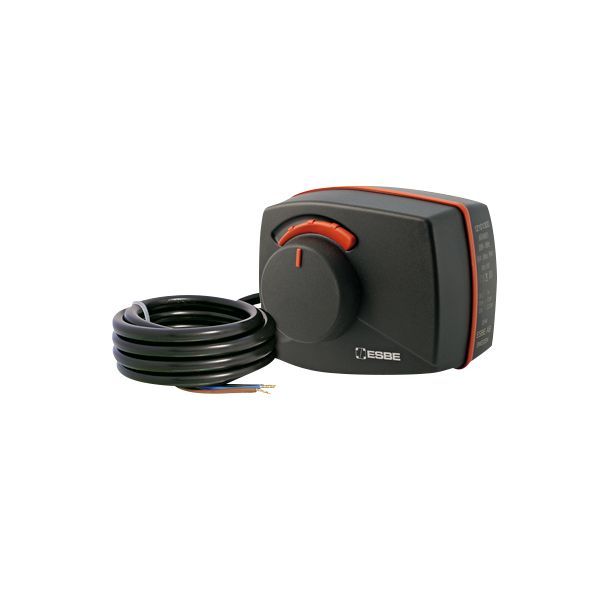

ESBE ARA651 aktuator 3-Punkt. 230VAC for blandeventiler DN15-50

2.643 kr. inkl. moms

En 3-punktstyret aktuator til ESBE’s drejende blandeventiler i VRG-, VRB- og VRH-serien. Den monteres direkte på ventilen med det medfølgende adaptersæt.

  • Styresignal: 3-punkt fra en regulator
  • Spænding: 230 V AC
  • Gangtid: 60 sekunder for en fuld bevægelse
  • Manuel betjening: Træk-og-drej-knap på fronten

Levering 1–3 hverdage

Varenummer (SKU): 408459362 Kategori:

Beskrivelse

ESBE ARA651 er en 3-punktstyret aktuator til ESBE’s rotationsventiler i VRG-, VRB- og VRH-serien. Den er beregnet til 230 V AC og har en gangtid på 60 sekunder for en fuld bevægelse på 90°. Aktuatoren leveres komplet med et adaptersæt til netop disse ventilserier og kan betjenes manuelt med træk-og-drej-knappen på fronten.

Fordele

  • Adaptersæt medfølger: Aktuatoren leveres komplet med adaptersæt til ESBE’s rotationsblandeventiler i serie VRG, VRB og VRH, så den kan monteres direkte på ventilen.
  • Manuel betjening: Træk-og-drej-knappen på fronten gør det let at betjene ventilen i hånden.
  • Hjælpekontakt: Fås som sæt, der bestilles separat, og kan sættes i vilkårlig position.
  • Tilslutningskabel: Aktuatoren leveres med et monteret tilslutningskabel på 1,5 m.

Passer den til dit anlæg?

Bruges til

  • Motorstyring af ESBE’s drejende blandeventiler (VRG-, VRB- og VRH-serien m.fl.) med 3-punktssignal fra en regulator.

Sådan vælger du

Montering

  • Styres af en regulator med 3-punkts udgang (SPDT); det 1,5 m lange kabel er monteret fra fabrikken.
  • Adaptersættet til ESBE-ventilerne medfølger og monteres direkte på ventilspindlen.
  • Medfølger: adaptersæt til ESBE’s rotationsblandeventiler i serie VRG, VRB og VRH.
  • Medfølger ikke: hjælpekontaktsæt (ESBE art.nr. 16200700, bestilles separat).
Til installatøren
  • Styresignal: 3-punkt (SPDT, Single Pole Double Throw), 230 V AC ± 10 %, 50 Hz, effektforbrug 5 VA.
  • Driftsgrænser: Omgivelsestemperatur -5 til +55 °C, kapslingsklasse IP41, beskyttelsesklasse II.
  • Gangtid: 60 sekunder for 90° med et nominelt moment på 5 Nm ved 20 °C ± 5 °C (maks. 6 Nm).
  • El-installation: Grenledningssikring 16 A, karakteristik C; ekstra beskyttelse kræver sikring IEC 60127, T6,3A/250V.
  • Hjælpekontakt: Fås som sæt, der bestilles separat (ESBE art.nr. 16200700). Kontakten kan sættes i vilkårlig position, og kontaktknasten bliver tilgængelig, når drejeknappen løftes af – uden værktøj eller afmontering.

Passer til

Varianter

Ofte stillede spørgsmål

Hvilken gangtid skal jeg vælge?
ARA600 3-punkt fås med gangtider fra 30 til 240 sekunder. ARA651 har 60 s; ARA661 i samme serie har 120 s.

Passer den på min ESBE-ventil?
ESBE angiver serien til blandeventiler DN 15–50 og nævner ventilserierne VRG100, VRG200, VRG300, VRH100, VRB100, serie F ≤ DN50, serie T og serie HG. Adaptersættet til VRG, VRB og VRH følger med.

Skal jeg bruge en app eller fjernbetjening?
Nej. Aktuatoren styres med et 3-punktssignal fra en regulator, og du kan betjene den manuelt med knappen på fronten.

Hvad følger med aktuatoren?
Et adaptersæt til ESBE’s rotationsblandeventiler i serie VRG, VRB og VRH.

Dokumentation

Tekniske data fra producentens officielle materiale (esbe.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeDrejeaktuator, 3-punkt SPDT
ModelARA651
ESBE art.nr.12101200
FormålElektronisk multi-positions-aktuator
MonteringsmetodeOverflademontering (direkte på ventilen med adaptersæt)
Omgivelsestemperatur-5…+55 °C
Forsyningsspænding230 V AC ± 10 %, 50 Hz
Effekt5 VA
Mærkestødspænding4 kV
Forureningsgrad2
Virkemåde1.B
Sikring (ekstra beskyttelse)IEC 60127-certificeret, T6,3A/250V
Grenledningssikring16 A, karakteristik C
Gangtid 90°60 s
Drejningsvinkel90°
Drejningsmoment5 Nm nominelt ved 20 °C ± 5 °C, 6 Nm maks.
KapslingsklasseIP41
BeskyttelsesklasseII
Kabel1,5 m, monteret
Passer til ventilerESBE VRG100, VRG200, VRG300, VRH100, VRB100 samt ESBE serie F ≤ DN50, T og HG
Adaptersæt (medfølger)Til ESBE's rotationsblandeventiler i serie VRG, VRB og VRH
Adaptersæt som løsdel (ESBE art.nr. 16000500)ESBE ventilserie VRG, VRB, VRH, G, MG, F, BIV, T, TM, H, HG
TilbehørHjælpekontaktsæt, ESBE art.nr. 16200700
Godkendelser/direktiverLVD 2014/35/EU, EMC 2014/30/EU, RoHS 2011/65/EU
Nettovægt0,4 kg
Mærke
Varenummer408459362
EAN7330193034128
