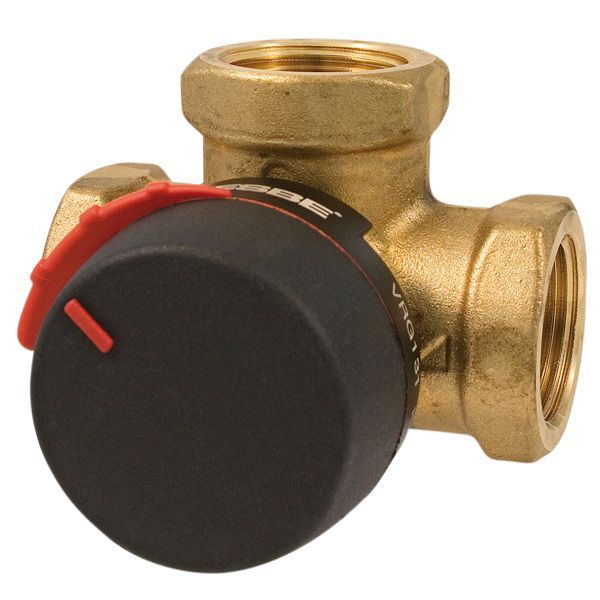

ESBE VRG331 blandeventil DN32, 1 1/4”, Messing

1.195 kr. inkl. moms

Kompakt drejeblandeventil til varme- og køleanlæg, hvor der skal flyttes store vandmængder.

  • Tilslutning: 1 1/4″ indvendigt gevind (Rp 1 1/4)
  • Kapacitet: Kvs 32 m³/h mellem hovedportene
  • Materiale: Afzinkningsbestandigt messing (DZR)
  • Automatisering: Kan udstyres med aktuator
  • Betjening: Skridsikker drejeknap med endestop

Bestillingsvare – skriv til info@klimaogvarme.dk for leveringstid før bestilling

Varenummer (SKU): 408471010 Kategori:

Beskrivelse

ESBE VRG331 DN32 er en kompakt 3-vejs drejeblandeventil i afzinkningsbestandigt messing, udviklet til anlæg med højt flow. Den har ekstra høj Kvs-værdi mellem portene ■ og ▲ (32 m³/h), mens Kvs i bypass (●) er omkring 60 % af den angivne værdi. Ventilen har 1 1/4″ indvendigt gevind (Rp 1 1/4) og bruges i varme-, solvarme-, komfortkøle- og zoneanlæg.

Fordele

  • Flow: Ekstra høj Kvs mellem hovedportene (■-▲); i bypass (●) er Kvs omkring 60 % af den værdi.
  • Lækage: Under 0,05 % af flowet.
  • Portmærkning: Portene er mærket med symboler (■●▲), som mindsker risikoen for forkert montering.
  • Montering: Ventilskalaen kan vendes og drejes til den ønskede position ved installationen.
  • Reparation: Reservedelssæt fås til nøglekomponenterne.
  • Automatisering: Kan automatiseres med en ESBE ARA600-aktuator via det særlige ventil-aktuator-interface.

Passer den til dit anlæg?

Bruges til

  • 3-vejs blande- eller fordelingsventil i varme- og køleanlæg med højt flow. ESBE angiver serien VRG330 til varme, solvarme, komfortkøling og zoneregulering.

Sådan vælger du

Montering

  • Tilslutning: 1 1/4″ indvendigt gevind (Rp 1 1/4) i alle tre porte (A, B, AB).
  • Installationseksemplerne kan spejlvendes. Ventilskalaen kan vendes og drejes, og skal monteres i den rigtige position som vist i installationsvejledningen.
  • Portene er mærket med symboler (■●▲) mod forkert montering.
  • Medfølger ikke: ESBE ARA600-aktuator (tilbehør, bestilles separat).
Til installatøren
  • Reguleringsforhold: Kv/Kvmin (A-AB) = 100.
  • Driftsgrænser: Medietemperatur maks. 110 °C (kontinuerligt), 130 °C (kortvarigt), min. -10 °C. Arbejdstryk 10 bar (1 MPa).
  • Lukketryk: 2 bar (200 kPa). Maks. differenstryk: blanding 1 bar (100 kPa), fordeling 2 bar (200 kPa).
  • Moment ved nominelt tryk: under 3 Nm.
  • Medie: Varmeanlægsvand iht. VDI 2035, eller vand/glykol maks. 50 % og vand/ethanol maks. 28 %.
  • Reparationssæt fås til nøglekomponenterne.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvornår vælger man VRG331?
VRG330-serien er udviklet til anlæg med højt flow og har ekstra høj Kvs mellem portene ■ og ▲. I DN32 er Kvs 32 m³/h (■-▲) og 20 m³/h (■-●).

Hvilken aktuator passer?
ESBE ARA600-serien passer direkte på VRG-ventilerne. Adaptersæt til ESBE-ventiler følger med aktuatoren.

Hvad følger med ventilen?
Producentens oplysninger angiver ikke, hvad der udover selve ventilen følger med i pakken. Aktuator og adaptersæt bestilles separat.

Dokumentation

Tekniske data fra producentens officielle materiale (esbe.eu). Ret til ændringer forbeholdes.

Specifikationer

Type3-vejs drejeblandeventil (højt flow)
ModelVRG331
Producentens varenr.11700300
DimensionDN32
Tilslutning1 1/4" indvendigt gevind, Rp 1 1/4 (EN 10226-1)
Kvs ■-▲32 m³/h
Kvs ■-●20 m³/h
TrykklassePN 10
Maks. driftstryk10 bar (1 MPa)
Lukketryk2 bar (200 kPa)
Maks. differenstrykBlanding 1 bar (100 kPa), fordeling 2 bar (200 kPa)
Reguleringsforhold Kv/Kvmin, A-AB100
Moment, ved nominelt trykUnder 3 Nm
MedietemperaturMaks. 110 °C (kontinuerligt), 130 °C (kortvarigt), min. -10 °C
MedieVarmeanlægsvand (iht. VDI 2035), vand/glykol maks. 50 %, vand/ethanol maks. 28 %
VentilhusAfzinkningsbestandigt messing (DZR)
GliderSlidstærkt messing
Aksel og bøsningPPS-komposit
PakningEPDM (O-ringe)
Drejevinkel90°
LækageUnder 0,05 % (ved 1 bar differenstryk)
Mål A / B / C / D47 / 94 / 37 / 55 mm
GodkendelsePED 2014/68/EU, artikel 4.3
Nettovægt0,95 kg
Mærke
Varenummer408471010
EAN7330193036245
