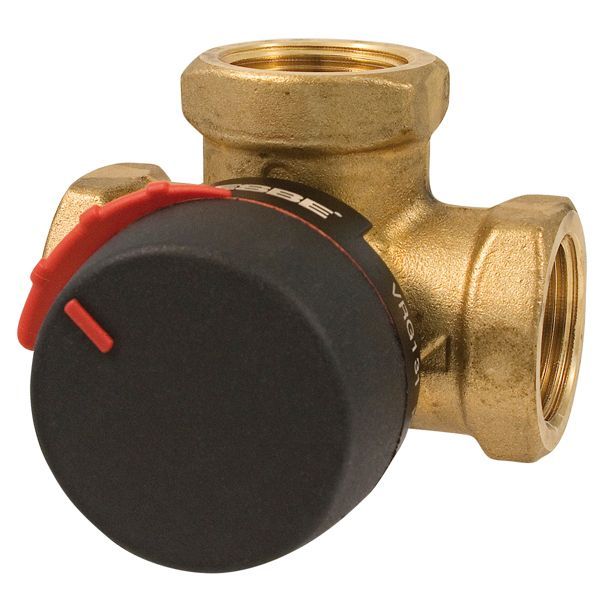

ESBE blandeventil DN20, 3/4” muffe/muffe VRG131 Kvs 6,3

852 kr. inkl. moms

3-vejs drejeblandeventil ESBE DN20 til varme-, gulvvarme-, sol- og komfortkøleanlæg.

  • Tilslutning: 3/4″ indvendigt gevind (Rp ¾”).
  • Materiale: afzinkningsbestandigt messing (DZR).
  • Aktuator: kan automatiseres med en ESBE-aktuator (tilbehør).

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 408451046 Kategori:

Beskrivelse

ESBE VRG131 DN20 er en kompakt 3-vejs drejeblandeventil i afzinkningsbestandigt messing (DZR) til varme-, gulvvarme-, sol- og komfortkøleanlæg. Ventilen har 3/4″ indvendigt gevind (Rp ¾”) i alle tre porte og Kvs 6,3 m³/h. Den betjenes manuelt med drejeknappen eller automatiseres med en ESBE ARA600-aktuator.

Fordele

  • Manuel betjening: skridsikker drejeknap og endestop med en betjeningsvinkel på 90°.
  • Aktuator: ESBE angiver, at ARA600-aktuatoren passer direkte via ventil-aktuator-interfacet, og at adaptersættet følger med aktuatoren.
  • Montageposition: ventilskalaen kan vendes og drejes, hvilket giver et bredt valg af monteringspositioner.
  • Portmærkning: portene er mærket med symboler (■●▲), som mindsker risikoen for forkert montage.
  • Service: der fås reparationssæt til de vigtigste komponenter.

Passer den til dit anlæg?

Bruges til

  • 3-vejs blandeventil til varmeanlæg, gulvvarme, solvarme, komfortkøling, ventilation og zoneanlæg.

Montering

  • Tilslutning: 3/4″ indvendigt gevind (Rp ¾”) i alle tre porte.
  • Installationseksemplerne kan spejles; ventilskalaen sættes i den rigtige position som vist i installationsvejledningen.
  • Reservedelssæt fås til de vigtigste komponenter.
  • Medie: varmeanlægsvand efter VDI 2035 eller vand/glykol op til 50 %.
  • Medfølger ikke: Aktuator.
Til installatøren
  • Lukketryk: 200 kPa (2 bar).
  • Maks. differenstryk: blanding 100 kPa (1 bar), fordeling 200 kPa (2 bar).
  • Reguleringsforhold Kv/Kvmin (A-AB): 100.
  • Moment ved nominelt tryk: < 3 Nm (DN15-32).
  • Medie: varmeanlægsvand efter VDI 2035, vand/glykol maks. 50 %, vand/ethanol maks. 28 %.
  • Dimensionering: ESBE’s vejledning for radiator- og gulvvarmeanlæg går fra varmebehovet i kW lodret til det valgte Δt og vandret til det markerede felt med et trykfald på 3–15 kPa, hvor den mindste Kvs-værdi vælges.
  • Aktuator: ESBE angiver, at ARA600-serien passer direkte via ventil-aktuator-interfacet, og at aktuatoren leveres komplet med adaptersæt til VRG-, VRB- og VRH-ventiler.
  • Godkendelse: PED 2014/68/EU, artikel 4.3.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilken aktuator passer?
ESBE angiver, at ARA600-serien passer direkte på VRG-ventilerne via ventil-aktuator-interfacet, og at aktuatoren leveres komplet med adaptersæt til VRG-, VRB- og VRH-ventiler.

Kan den bruges til køling?
Ja. VRG130-serien er beregnet til både varme- og komfortkøleanlæg, og vand/glykol op til 50 % kan anvendes.

Hvor stor er lækagen?
Under 0,05 % af flowet ved blanding og under 0,02 % ved fordeling, målt ved et differenstryk på 100 kPa.

Dokumentation

Tekniske data fra producentens officielle materiale (esbe.eu). Ret til ændringer forbeholdes.

Specifikationer

Type3-vejs drejeblandeventil
ModelVRG131
Producentens varenr.11600900
DimensionDN20
Tilslutning3/4" indvendigt gevind, Rp ¾" (EN 10226-1)
Kvs6,3 m³/h
TrykklassePN 10
Maks. driftstryk1 MPa (10 bar)
Maks. differenstrykBlanding 100 kPa (1 bar), fordeling 200 kPa (2 bar)
MedietemperaturMaks. +110 °C (kontinuerligt), +130 °C (kortvarigt), min. -10 °C
MedieVarmeanlægsvand (efter VDI 2035), vand/glykol maks. 50 %, vand/ethanol maks. 28 %
VentilhusAfzinkningsbestandigt messing (DZR)
GliderSlidstærkt messing
Aksel og bøsningPPS-komposit
O-ringeEPDM
Drejevinkel90°
Lukketryk200 kPa (2 bar)
Reguleringsforhold Kv/Kvmin, A-AB100
Moment (ved nominelt tryk)< 3 Nm (DN15-32)
Lækage (ved differenstryk 100 kPa)Blanding < 0,05 %, fordeling < 0,02 %
Mål A / B / C / D / E36 / 72 / 32 / 50 / 36 mm
GodkendelsePED 2014/68/EU, artikel 4.3
Nettovægt0,43 kg
Mærke
Varenummer408451046
EAN7330193033909
