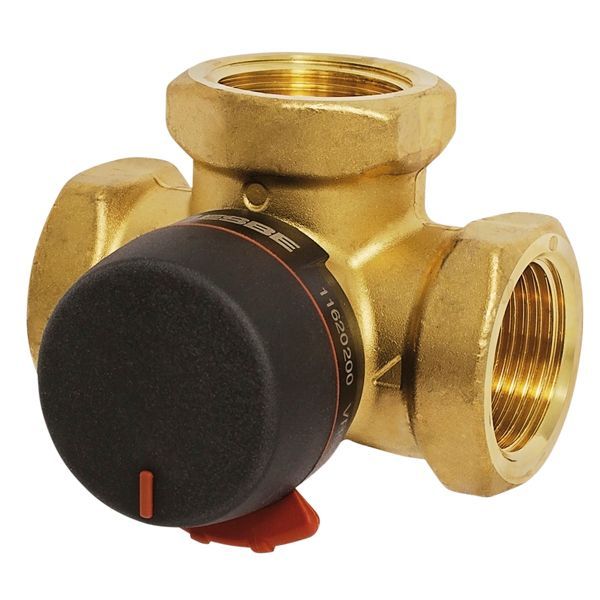

ESBE VRG231 Blandeventil, DN 40, Kvs: 30, Rp 1 1/2”

2.164 kr. inkl. moms

Trevejsventil til omskiftning og fordeling af flow i varme-, ventilations- og solvarmeanlæg. Kan betjenes manuelt eller automatiseres med en ESBE-aktuator.

  • Tilslutning: DN40 med indvendigt gevind Rp 1½”
  • Kapacitet: Kvs 30
  • Materiale: Ventilhus i afzinkningsbestandigt messing (DZR)
  • Automatisering: Kan automatiseres med en ESBE-aktuator

Levering 1–3 hverdage

Varenummer (SKU): 408461111 Kategori:

Beskrivelse

ESBE VRG231 er en 3-vejs drejeventil i messing fra serien VRG230, som ESBE har udviklet til omskifter- og fordelingsopgaver med midterport. Denne udgave er DN40 med 1 1/2″ indvendigt gevind (Rp 1 1/2) og Kvs 30. ESBE angiver trykklasse PN 10, maks. arbejdstryk 1 MPa (10 bar) og en medietemperatur på maks. +110 °C kontinuerligt (kortvarigt +130 °C). Ventilen kan betjenes manuelt eller automatiseres med en ESBE ARA600-aktuator.

Fordele

  • Lille lækage: ESBE angiver en lækage på under 0,5 % af flowet.
  • Manuel betjening: Skridsikker knap med endestop, og positionsskalaen kan vendes og drejes, så ventilen passer til mange monteringspositioner.
  • Mindre risiko for fejlmontering: Portene er mærket med symboler (■●▲).
  • Reservedele: ESBE oplyser, at der fås reparationssæt til de vigtigste komponenter.
  • Klar til automatisering: Kan monteres direkte med en ESBE ARA600-aktuator via det særlige ventil-aktuator-interface.

Passer den til dit anlæg?

Bruges til

  • 3-vejs ventil med midterport til omskiftning og fordeling (change-over/diverting) i varme-, solvarme-, ventilations-, komfortkøle- og zoneanlæg.

Sådan vælger du

Montering

  • Tilslutning: 1 1/2″ indvendigt gevind (Rp 1 1/2) efter EN 10226-1.
  • Ventilskalaen skal sættes i den rigtige position som vist i installationsvejledningen; installationseksemplerne kan spejles.
  • Medie: Varmeanlægsvand efter VDI 2035, eller vand/glykol op til 50 %.
Til installatøren
  • Driftsgrænser: PN 10, maks. 1 MPa (10 bar) arbejdstryk, lukketryk 200 kPa (2 bar).
  • Maks. differenstryk: Fordeling 200 kPa (2 bar), blanding 100 kPa (1 bar).
  • Medietemperatur: Maks. 110 °C kontinuerligt, 130 °C kortvarigt, min. -10 °C.
  • Medier: Varmeanlægsvand efter VDI 2035, vand/glykol maks. 50 %, vand/ethanol maks. 28 %.
  • Moment ved nominelt tryk (DN 40–50): under 5 Nm.
  • Reguleringsforhold Kv/Kvmin (A-AB): 100.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilken aktuator passer?
ESBE ARA600-serien monteres direkte på ventilen. ESBE serie 90 kan bruges med adaptersæt.

Kan ventilen bruges til blanding?
ESBE angiver maks. differenstryk for både fordeling (200 kPa) og blanding (100 kPa), men serien VRG230 er udviklet til omskifter- og fordelingsopgaver.

Hvad følger med ventilen?
ESBE oplyser ikke, hvad der ud over selve ventilen følger med i pakken.

Dokumentation

Tekniske data fra producentens officielle materiale (esbe.eu). Ret til ændringer forbeholdes.

Specifikationer

Type3-vejs drejeventil, omskifter/fordeling (midterport)
ModelVRG231 DN40
Producentens varenr.11621400
DimensionDN40
Tilslutning1 1/2" indvendigt gevind, Rp 1 1/2 (EN 10226-1)
Kvs30 m³/h (ved 1 bar trykfald)
Lækage< 0,5 % af flow (ved 100 kPa)
TrykklassePN 10
Maks. driftstryk1 MPa (10 bar)
Maks. differenstrykFordeling 200 kPa (2 bar), blanding 100 kPa (1 bar)
Lukketryk200 kPa (2 bar)
Reguleringsforhold Kv/Kvmin (A-AB)100
Moment ved nominelt tryk (DN 40–50)< 5 Nm
MedietemperaturMaks. 110 °C kontinuerligt, 130 °C kortvarigt, min. -10 °C
MedieVarmeanlægsvand (VDI 2035), vand/glykol maks. 50 %, vand/ethanol maks. 28 %
VentilhusAfzinkningsbestandigt messing (DZR)
GliderSlidstærkt messing
Aksel og lejePPS-komposit
O-ringeEPDM
AktuatorESBE ARA600 (monteres direkte), ESBE serie 90 (kræver adaptersæt)
GodkendelsePED 2014/68/EU, artikel 4.3
Mål A / B / C / D53 / 106 / 44 / 62 mm
Nettovægt1,72 kg
AnvendelseVarme, komfortkøling, solvarme, ventilation og zoneanlæg
Mærke
Varenummer408461111
EAN7330193040044
