Beskrivelse

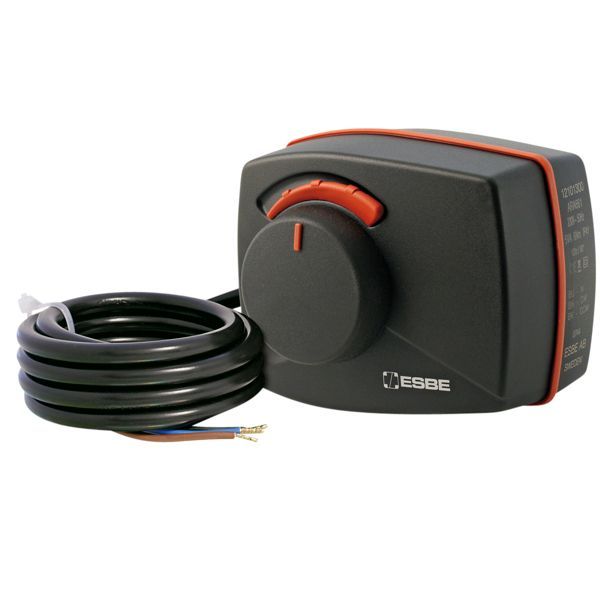

ESBE ARA645 er en aktuator fra serien ARA600 til drejende blandeventiler DN 15–50. Den styres med 2-punkts signal (on/off) og anbefales af ESBE til fordelingsopgaver, men kan ifølge ESBE også bruges med 3-punkts styring. Gangtiden er 30 sekunder for 90°, og drejningsmomentet er op til 6 Nm.
Fordele
- Passer til flere ventiler: Særligt interface til ESBE’s drejeventiler i serierne VRG, VRB og VRH.
- Manuel betjening: Ventilen kan betjenes i hånden med træk-og-drej-knappen på fronten af aktuatoren.
- Andre fabrikater: Ud over ESBE’s egne ventilserier fås der adaptersæt til Meibes, Watts, Honeywell Corona, Lovato og PAW.
- Hjælpekontakt: Kan eftermonteres som sæt og indstilles uden værktøj ved at løfte drejeknappen af.
- Styring: Aktuatoren virker med et on/off-signal, og ESBE oplyser, at den også kan bruges med 3-punkts styring.
Passer den til dit anlæg?
Bruges til
- Aktuator til ESBE drejeblandeventiler DN 15–50 (serierne VRG100, VRG200, VRG300, VRH100 og VRB100).
- 2-punkts styring, som ESBE anbefaler til fordelingsopgaver; kan også bruges med 3-punkts styring.
Sådan vælger du
- Denne variant: 230 V AC, 30 s for 90°, maks. 6 Nm.
- Ventil: ESBE VRG131 DN25
- Ventil: ESBE VRG331 DN32
Montering
- Leveres med 1,5 m tilsluttet kabel.
- Adaptersæt til ESBE-ventilserierne VRG, VRB og VRH medfølger.
- Medfølger: Adaptersæt til ESBE drejeventiler VRG, VRB og VRH.
- Medfølger ikke: Hjælpekontaktsæt (tilbehør, bestilles separat).
Til installatøren
- Forsyning: 230 V AC ± 10 %, 50 Hz, effektforbrug 5 VA.
- Drejningsmoment: 5 Nm nominelt (ved 20 °C ± 5 °C), maks. 6 Nm.
- Kapsling: IP41, beskyttelsesklasse II.
- Omgivelsestemperatur: -5…55 °C.
- Godkendelser: LVD 2014/35/EU, EMC 2014/30/EU.
- Sikring: Gruppesikring 16 A, karakteristik C; ESBE angiver desuden krav om en supplerende beskyttelsessikring iht. IEC 60127, T6,3 A/250 V.
- Adaptersæt til andre fabrikater (Meibes, Watts, Honeywell Corona, Lovato, PAW) kan bestilles separat hos ESBE.
Se alle tekniske specifikationer →
Passer til
- ESBE VRG131 blandeventil DN20, Rp ¾”, Kvs 6,3
- ESBE VRG131 blandeventil DN25, Rp 1″, Kvs 10
- ESBE VRG131 blandeventil DN32, Rp 1¼”, Kvs 16
- ESBE VRG231 DN32, Rp 1¼”, Kvs 16
- ESBE VRG231 DN40, Rp 1½”, Kvs 30
- ESBE VRG331 DN32, Rp 1¼”, Kvs 32
- ESBE VRG331 DN50, Rp 2″, Kvs 65
Ofte stillede spørgsmål
Hvad er forskellen på 2-punkt og 3-punkt?
ARA645 styres med 2-punkts signal (on/off) og anbefales af ESBE til fordelingsopgaver. Alle 2-punkts aktuatorer i ARA600-serien kan dog også bruges med 3-punkts styring.
Passer den på min ESBE-ventil?
Ja, hvis ventilen er fra ESBE’s serier VRG100, VRG200, VRG300, VRH100 eller VRB100. ESBE nævner desuden serie F ≤ DN50, serie T og serie HG. Adaptersættet til ESBE-ventiler følger med.
Hvad følger med aktuatoren?
Adaptersæt til ESBE-ventilerne VRG, VRB og VRH følger med. Hjælpekontaktsæt er tilbehør, der bestilles separat.
Dokumentation
- Datablad Datablad ESBE ARA600 2-punkt (PDF, engelsk) PDF · 171 KB
Tekniske data fra producentens officielle materiale (esbe.eu). Ret til ændringer forbeholdes.
