Beskrivelse

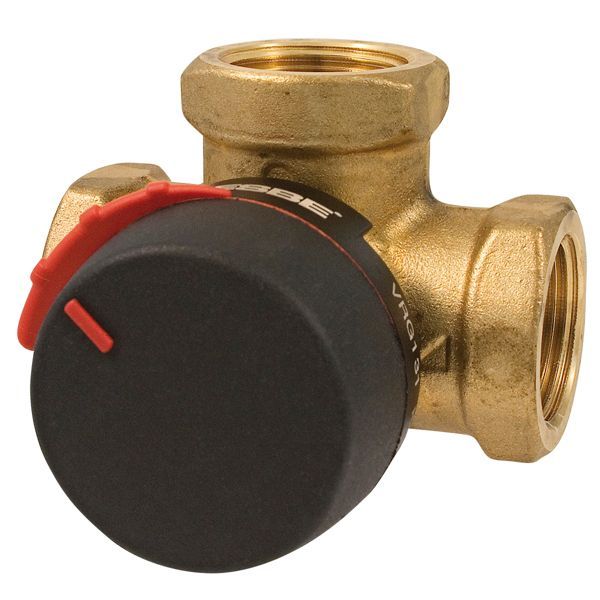

ESBE VRG131 DN32 er en kompakt 3-vejs drejeblandeventil i afzinkningsbestandigt messing til varme-, gulvvarme-, sol- og komfortkøleanlæg. Ventilen har 1 1/4″ indvendigt gevind (Rp 1 1/4) i alle tre porte og Kvs 16 m³/h. Den kan betjenes manuelt med drejeknappen eller automatiseres med en ESBE ARA600-aktuator.
Fordele
- Lækage: Under 0,05 % af flowet i blandeposition.
- Portmærkning: Portene er mærket med symboler (■●▲), som mindsker risikoen for forkert montering.
- Montering: Ventilskalaen kan vendes og drejes, så ventilen kan monteres i mange positioner.
- Anvendelse: Kan bruges som både blande- og fordelingsventil.
- Reparation: Reservedelssæt fås til de vigtigste komponenter.
Passer den til dit anlæg?
Bruges til
- 3-vejs blandeventil til varmeanlæg, gulvvarme, solvarme, komfortkøling, ventilation og zoneanlæg.
- Kan også bruges som fordelingsventil.
Sådan vælger du
- Denne variant: VRG131 DN32, 1 1/4″ indvendigt gevind (Rp 1 1/4), Kvs 16 m³/h.
- Mindre: VRG131 DN20 (Rp 3/4″, Kvs 6,3)
- Mindre: VRG131 DN25 (Rp 1″, Kvs 10)
- ESBE’s dimensionering til radiator- og gulvvarme: start med varmebehovet i kW og det valgte Δt, aflæs flowet og vælg den mindste Kvs-værdi, der giver et trykfald i området 3–15 kPa.
- ESBE ARA661 aktuator, 3-punkt 230 V AC, 120 s
- ESBE ARA651 aktuator, 3-punkt 230 V AC, 60 s
- ESBE ARA645 aktuator, 2-punkt 230 V AC, 30 s
- En blandeventil blander returvand ind i fremløbet, så kredsen – fx gulvvarme – får en lavere og jævnere fremløbstemperatur end varmekilden leverer.
Montering
- Installationseksemplerne kan spejles; ventilskalaen skal sættes i den rigtige position som vist i installationsvejledningen.
- Reservedelssæt fås til de vigtigste komponenter.
- Medie: Varmeanlægsvand iht. VDI 2035 eller vand/glykol op til 50 %.
- Tilslutning: 1 1/4″ indvendigt gevind (Rp 1 1/4) i alle tre porte (A, B, AB).
- Medfølger ikke: ESBE ARA600-aktuator (tilbehør, bestilles separat).
Til installatøren
- Reguleringsforhold: Kv/Kvmin (A-AB) = 100.
- Driftsgrænser: Medietemperatur maks. 110 °C (kontinuerligt), 130 °C (kortvarigt), min. -10 °C. Arbejdstryk 10 bar (1 MPa).
- Lukketryk: 2 bar (200 kPa). Maks. differenstryk: blanding 1 bar (100 kPa), fordeling 2 bar (200 kPa).
- Moment ved nominelt tryk: under 3 Nm.
- Automatisering: Kan automatiseres med en ESBE ARA600-aktuator via det særlige ventil-aktuator-interface; adaptersæt følger med aktuatoren.
Se alle tekniske specifikationer →
Varianter
Tilbehør
ESBE aktuator ARA661 3-Punkt 230VAC 120s køretid1.803 kr. inkl. moms+
ESBE ARA651 aktuator 3-Punkt. 230VAC for blandeventiler DN15-502.643 kr. inkl. moms+
ESBE ARA645 2-P 230VAC 6NM 30S2.148 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilken aktuator passer?
ESBE ARA600-serien passer direkte på VRG-ventilerne via det særlige ventil-aktuator-interface. Adaptersæt til ESBE-ventiler følger med aktuatoren.
Kan den bruges til køling?
Ja. VRG130-serien er beregnet til både varme- og komfortkøleanlæg, og vand/glykol op til 50 % kan anvendes.
Hvad følger med ventilen?
Producentens oplysninger angiver ikke, hvad der udover selve ventilen følger med i pakken. Aktuator og adaptersæt bestilles separat.
Dokumentation
- Datablad Datablad ESBE VRG130 PDF · 543 KB
- Datablad Datablad ESBE ARA600 3-punkt PDF · 173 KB
Tekniske data fra producentens officielle materiale (esbe.eu). Ret til ændringer forbeholdes.
