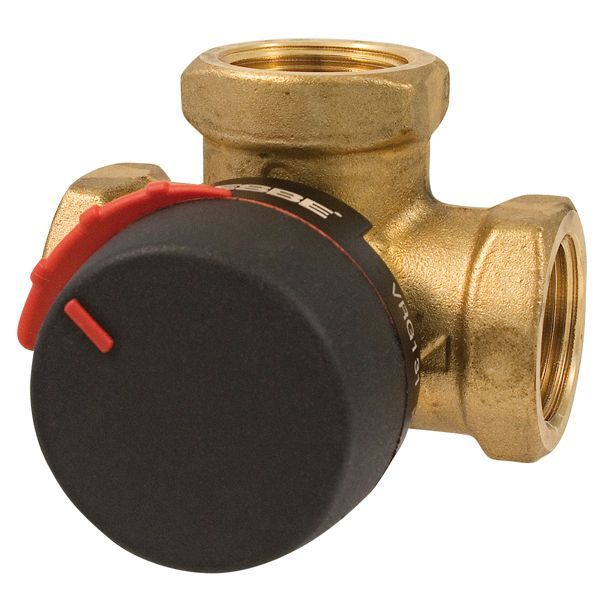

ESBE blandeventil DN25, 1” muffe/muffe VRG131 Kvs 10

1.028 kr. inkl. moms

Kompakt drejeblandeventil i messing til varme-, gulvvarme-, sol- og komfortkøleanlæg.

  • Dimension: DN25, 1″ indvendigt gevind (Rp 1)
  • Kapacitet: Kvs 10 m³/h
  • Trykklasse: PN 10
  • Automatisering: Kan udstyres med elektrisk aktuator, der sælges separat

Levering 1–3 hverdage

Varenummer (SKU): 408451078 Kategori:

Beskrivelse

ESBE VRG131 DN25 er en kompakt 3-vejs drejeblandeventil i afzinkningsbestandigt messing til varme-, gulvvarme-, sol- og komfortkøleanlæg. Ventilen har 1″ indvendigt gevind (Rp 1, EN 10226-1) i alle tre porte og Kvs 10 m³/h. Den kan betjenes manuelt med drejeknappen eller automatiseres med en ESBE ARA600-aktuator.

Fordele

  • Manuel betjening: Ventilen har skridsikker drejeknap og endestop med en betjeningsvinkel på 90°.
  • Aktuator: ESBE angiver, at ARA600-aktuatoren passer direkte via ventil-aktuator-interfacet, og at adaptersættet følger med aktuatoren.
  • Montageposition: Ventilskalaen kan vendes og drejes, hvilket giver et bredt valg af monteringspositioner.
  • Portmærkning: Portene er mærket med symboler (■●▲), som mindsker risikoen for forkert montage.
  • Service: Der fås reparationssæt til de vigtigste komponenter.

Passer den til dit anlæg?

Bruges til

  • Blandeventil til varmeanlæg, gulvvarme, solvarme, komfortkøling, ventilation og zoneanlæg.

Montering

  • Tilslutning: 1″ indvendigt gevind (Rp 1, EN 10226-1) i alle tre porte.
  • Installationseksemplerne kan spejles; ventilskalaen skal ved installationen sættes i den rigtige position som vist i installationsvejledningen.
  • Det slanke og kompakte design giver let adgang med værktøj ved montage og afmontering.
  • Medfølger ikke: Aktuator.
Til installatøren
  • Reguleringsforhold Kv/Kvmin (A-AB): 100.
  • Moment ved nominelt tryk: under 3 Nm (DN15-32).
  • Driftsgrænser: maks. +110 °C ved kontinuerlig drift, +130 °C kortvarigt, min. -10 °C; maks. differenstryk 100 kPa ved blanding, 200 kPa ved fordeling; lukketryk 200 kPa.
  • Medie: varmeanlægsvand efter VDI 2035, vand/glykol maks. 50 %, vand/ethanol maks. 28 %.
  • Dimensionering: ESBEs vejledning for radiator- og gulvvarmeanlæg går fra varmebehovet i kW lodret til det valgte Δt og vandret til det markerede felt med et trykfald på 3–15 kPa, hvor den mindste Kvs-værdi vælges.
  • Aktuator: ESBE ARA600-serien passer direkte på VRG-ventilerne via det særlige ventil-aktuator-interface; ESBE angiver, at adaptersættet leveres med aktuatoren.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilken aktuator passer?
ESBE ARA600-serien passer direkte på VRG-ventilerne via det særlige ventil-aktuator-interface. Adaptersæt til ESBE-ventiler følger med aktuatoren.

Kan den bruges til køling?
Ja. VRG130-serien er beregnet til både varme- og komfortkøleanlæg, og vand/glykol op til 50 % kan anvendes.

Hvor stor er lækagen?
Under 0,05 % af flowet ved blanding og under 0,02 % ved fordeling, målt ved et differenstryk på 100 kPa.

Dokumentation

Tekniske data fra producentens officielle materiale (esbe.eu). Ret til ændringer forbeholdes.

Specifikationer

Type3-vejs drejeblandeventil
ModelVRG131 (ESBE art.nr. 11601100)
Producentens varenr.11601100
DimensionDN25
Tilslutning1" indvendigt gevind (Rp 1, EN 10226-1)
Kvs10 m³/h
Reguleringsforhold Kv/Kvmin, A-AB100
Moment ved nominelt tryk< 3 Nm (DN15-32)
TrykklassePN 10
Maks. driftstryk10 bar (1 MPa)
Maks. differenstrykBlanding 100 kPa (1 bar), fordeling 200 kPa (2 bar)
Lukketryk200 kPa (2 bar)
Lækage (ved differenstryk 100 kPa)Blanding < 0,05 %, fordeling < 0,02 %
Medietemperatur-10…110 °C (kontinuerligt), maks. +130 °C (kortvarigt)
MedieVarmeanlægsvand (efter VDI 2035), vand/glykol maks. 50 %, vand/ethanol maks. 28 %
Drejevinkel90°
VentilhusAfzinkningsbestandigt messing (DZR)
GliderSlidstærkt messing
Aksel og bøsningPPS-komposit
O-ringeEPDM
AktuatorKan automatiseres med ESBE ARA600-serien; ESBE angiver, at adaptersættet følger med aktuatoren. Betjenes manuelt med drejeknap uden aktuator
Mål A / B / C / D / E41 / 82 / 34 / 52 / 41 mm
GodkendelsePED 2014/68/EU art. 4.3
Nettovægt0,70 kg
Mærke
Varenummer408451078
EAN7330193026659
