Beskrivelse

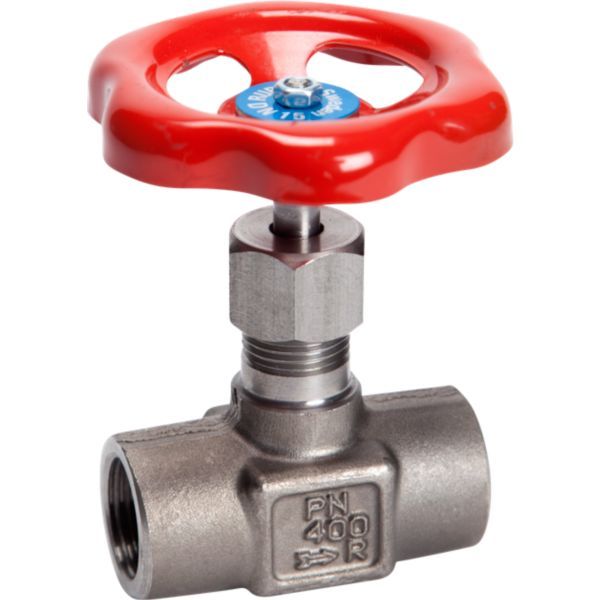

EGO nåleventil type 46201 1/2″ er en nåleventil i rustfrit stål AISI 430F med BSP gevindender. Den bruges foran manometre eller på impulsledninger og som aftapningsventil. Ventilen har trykklasse PN 400, håndhjul i lakeret stål og spindelpakning i formpresset grafit.
Fordele
- Boxpakning: Pakningen om spindlen er af formpresset grafit.
- Indvendige dele: Spindel, boxring, trykring og omløber er af AISI 420.
- Betjening: Ventilen betjenes med et håndhjul i lakeret stål.
Passer den til dit anlæg?
Bruges til
- Foran manometre eller på impulsledninger, og som aftapningsventil.
Sådan vælger du
- Denne variant: EGO nåleventil type 46201, 1/2″ BSP, hus i AISI 430F, Kv 0,54 m³/h, PN 400.
- Type 46201 1/4″ (AISI 430F)
- Type 46201 3/8″ (AISI 430F)
- Type 46202 1/4″, rustfrit stål med spindel i AISI 329
- Type 46202 1/2″, rustfrit stål med spindel i AISI 329
Montering
- Tilslutning: 1/2″ BSP gevindender i begge sider.
- EGO fører også varianter med svejseender, udvendigt gevind, i messing, med omløber for manometer og med prøveflange.
Til installatøren
- Materialer (komponentliste): hus i AISI 430F; spindel, boxring, trykring og omløber i AISI 420; håndhjul i lakeret stål; boxpakning i formpresset grafit.
- Mål: K 16 mm, d 5 mm, L 60 mm, D 65 mm, H maks. 85 mm; Kv 0,54 m³/h.
- Varianter hos EGO: med svejseender, udvendigt gevind, i messing, med omløber for manometer eller med prøveflange.
Se alle tekniske specifikationer →
Varianter
- EGO nåleventil 1/4″ type 46201
- EGO nåleventil 3/8″ type 46201
- EGO nåleventil 1/4″ type 46202
- EGO nåleventil 1/2″ type 46202
Ofte stillede spørgsmål
Hvad er forskellen på type 46201 og 46202?
Type 46201 har hus i AISI 430F og spindel, boxring, trykring og omløber i AISI 420. Type 46202 er samme ventil udført i rustfrit stål med spindel i AISI 329.
Hvad er det maksimale tryk?
Ventilen er angivet til trykklasse PN 400.
Fås ventilen i andre størrelser?
Ja. Type 46201 findes også i 1/4″ og 3/8″.
Dokumentation
Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.
