Beskrivelse

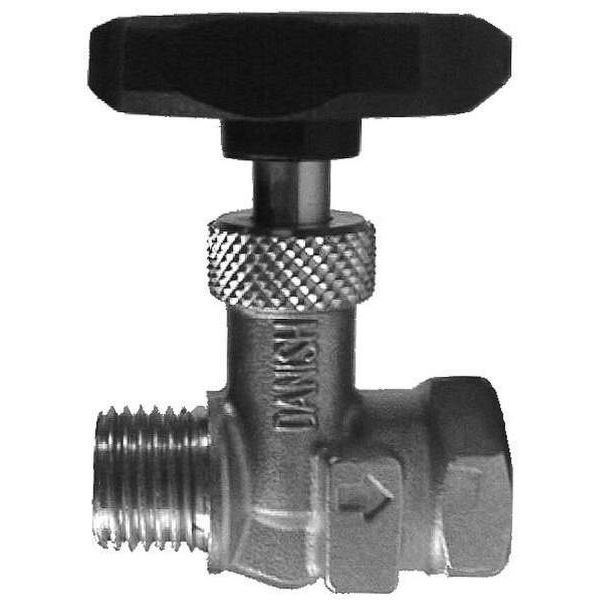

EV Metalværk nåleventil type 5100-88 i messing har 3/8″ indvendigt gevind (Rp 3/8) i den ene ende og 3/8″ udvendigt gevind (G 3/8) i den anden. Begge gevind er cylindriske rørgevind. Ventilen leveres med nitril O-ring.
Fordele
- Pakning: Ventilen leveres med nitril O-ring.
- Dansk produktion: EV Metalværk oplyser, at deres nåleventiler fremstilles 100 % på fabrikken i Danmark.
- Fittingsprogram: EV Metalværk oplyser, at alle deres nåleventiler kan kombineres med resten af EV-fittingsprogrammet.
Passer den til dit anlæg?
Bruges til
- Nåleventil til rørledninger med gevind. EV Metalværk fører den under nåleventiler og aftapningsventiler.
Sådan vælger du
- Denne variant: 3/8″ muffe/nippel.
- 1/4″ muffe/muffe
- 3/8″ muffe/muffe
- 1/2″ muffe/muffe
Montering
- Tilslutning: 3/8" indvendigt gevind (Rp 3/8); 3/8" udvendigt gevind (G 3/8).
- Siden med 3/8″ indvendigt gevind (Rp 3/8) skrues på et udvendigt rørgevind; siden med 3/8″ udvendigt gevind (G 3/8) skrues ind i et indvendigt gevind eller en fitting.
- Medfølger: Nitril O-ring.
Til installatøren
- Gevind: Rp 3/8 og G 3/8 er begge cylindriske (parallelle) rørgevind – ikke koniske.
- Nøglevidde: EV Metalværk oplyser HEX 21 mm for 3/8″-udgaven.
- Mål: Tabellens bogstaver A, A1, A2, A3, D og B max står uden tegningsforklaring på EV Metalværks produktside; målene er gengivet som bogstaver i specifikationerne.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Hvilken pakning har ventilen?
Den leveres med nitril O-ring.
Hvilket gevind har ventilen i hver ende?
Den ene ende har indvendigt cylindrisk rørgevind Rp 3/8, den anden udvendigt cylindrisk rørgevind G 3/8.
Hvilken nøgle skal jeg bruge?
EV Metalværk oplyser nøglevidde (HEX) 21 mm for 3/8″-udgaven.
Hvor er ventilen fremstillet?
EV Metalværk oplyser, at deres nåleventiler fremstilles 100 % på fabrikken i Danmark.
Tekniske data fra producentens officielle materiale (www.evmetal.dk). Ret til ændringer forbeholdes.
