Beskrivelse
Termix Booster til fjernvarmeunits øger flowet på fjernvarmevandet og dermed brugsvandsydelsen. Sættet passer til Termix VMTD, VMTD opbl. og VVX, og pumpen startes af en flowswitch, når der tappes varmt vand.
Fordele
- Ydelse: Gemina Termix angiver, at boosterpumpen i kombination med den højeffektive varmeveksler øger brugsvandsydelsen med op til 10 kW.
- Drift: Gemina Termix angiver minimale driftsomkostninger, fordi boosterpumpen kun aktiveres ved aftapning af varmt vand.
- Eftermontering: Sættet kan eftermonteres på en eksisterende Termix VMTD, VMTD opbl. eller VVX.
- Pumpestyring: Pumpen indstilles direkte på UPM3 AUTO-pumpen med piltasten – Gemina Termix anbefaler “Konstant kurve maks.” til booster-drift.
Passer den til dit anlæg?
Bruges til
- Øger flowet på fjernvarmevandet og dermed brugsvandsydelsen i vandvarmere/fjernvarmeunits.
- Gemina Termix fremhæver den til beboelser i fjernvarmens yderområder, hvor der er lavt differenstryk i forsyningsrørene.
Sådan vælger du
- Denne variant: Termix Booster til fjernvarmeunit (Termix VMTD, VMTD opbl. og VVX), inkl. pumpe og flowswitch.
- Til Termix One: Termix Booster til One
- Passer fx til Termix VVX-2-2 TREFOR
Montering
- Pumpen monteres på fjernvarmefremløbet under unitten. Termix Booster er 200 mm høj.
- Flowswitchen monteres lodret i koldvandsstrengen til unitten og må ikke påvirkes af en eventuel varmtvandscirkulation; cirkulationen skal i så fald monteres efter flowswitchen.
- Pumpen skal tilsluttes 230 V med jord. Tilslutning af el bør foretages af en autoriseret el-installatør.

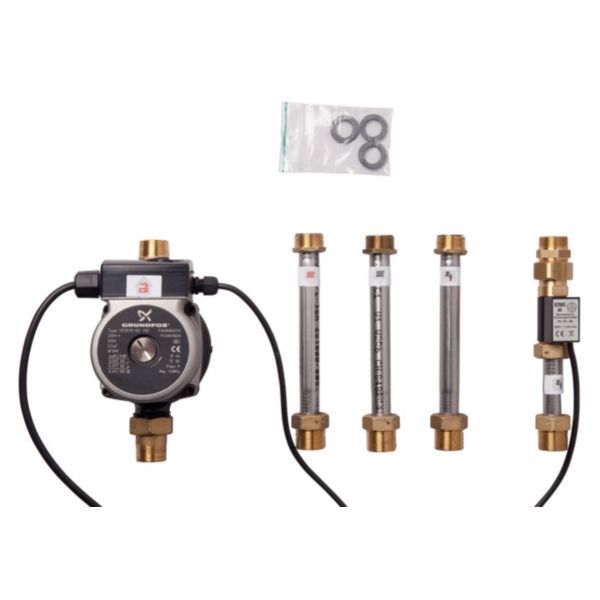

- Medfølger: Grundfos UPM3 AUTO-pumpe, Flowswitch.
Til installatøren
- Flowswitchen monteres lodret i koldvandsstrengen og må ikke påvirkes af flowet i en evt. varmtvandscirkulation; cirkulation skal monteres efter flowswitchen – ellers kører boosterpumpen uafbrudt.
- Tilslutninger: 3/4″ i alle ender, trykklasse PN10.
- El: 230 V vekselstrøm med jord; el-tilslutning bør foretages af en autoriseret el-installatør og udføres, så strømmen kan afbrydes under reparation.
- Grundfos UPM3 AUTO: betjeningen sker med piltasten på pumpen, og Gemina Termix anbefaler indstillingen “Konstant kurve maks.”, når pumpen bruges som booster.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Hvor meget giver boosteren?
Producenten oplyser op til 10 kW mere brugsvandsydelse, når boosterpumpen arbejder sammen med den højeffektive varmeveksler. I producentens eksempel med 22 m stikledning steg ydelsen fra 22,8 kW (507 l/h) til 33,6 kW (754 l/h).
Kører pumpen hele tiden?
Nej. Flowswitchen starter kun pumpen, når der tappes varmt vand. Flowswitchen skal monteres lodret i koldvandsstrengen, og evt. cirkulation skal monteres efter flowswitchen – monteres den før, kører boosterpumpen hele tiden.
Kan jeg indstille pumpen uden app?
Ja. Pumpen indstilles med piltasten på selve Grundfos UPM3 AUTO-pumpen; Gemina Termix anbefaler indstillingen “Konstant kurve maks.”, når den bruges som booster.
Dokumentation
- Produktblad Produktark Termix Booster PDF · 1,0 MB
- Installationsvejledning Monteringsvejledning Termix Booster PDF · 343 KB
Tekniske data fra producentens officielle materiale (termix.dk). Ret til ændringer forbeholdes.
