Beskrivelse
Termix Booster til Termix One forøger flowet på fjernvarmevandet og dermed ydelsen på brugsvandsveksleren. En flowswitch starter pumpen, når der tappes varmt vand, så driftsomkostningerne ifølge Gemina Termix er minimale. Producenten fremhæver boosteren til beboelser i fjernvarmens yderområder, hvor der er lavt differenstryk i forsyningsrørene.
Fordele
- Brugsvandsydelse: Mere varmt brugsvand, når differenstrykket i fjernvarmeforsyningen er lavt.
- Driftsomkostninger: Pumpen aktiveres kun af flowswitchen, når der tappes varmt vand, og kører derfor kortvarigt.
- Montage: Sættet kan eftermonteres på en eksisterende Termix One.
- Pladsbehov: Gemina Termix beskriver en Termix fjernvarmeløsning med booster som et pladsbesparende alternativ til typiske installationer med varmtvandsbeholder.
Passer den til dit anlæg?
Bruges til
- Forøger flowet på fjernvarmevandet og dermed ydelsen på brugsvandsveksleren i Termix One.
- Gemina Termix anbefaler især boosteren til fjernvarmeunits i fjernvarmens yderområder, hvor der er lavt differenstryk i forsyningsrørene.
Sådan vælger du

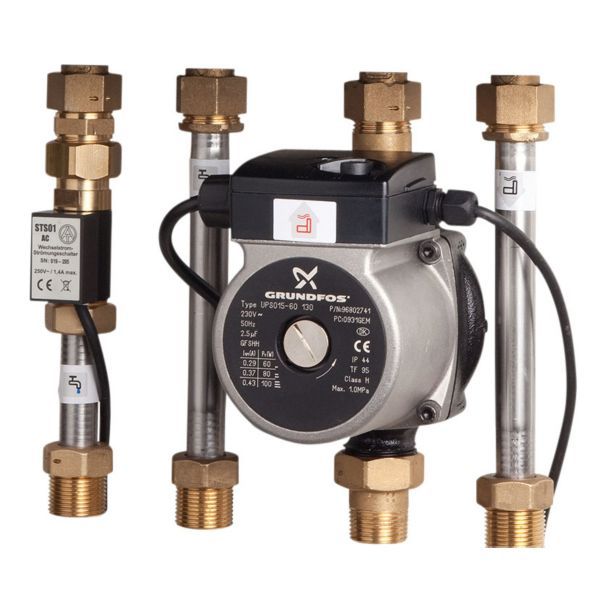

- Denne variant: Termix Booster til Termix One, inkl. Grundfos UPM3-pumpe og flowswitch.
- Passer til Termix One type 1
- Termix One type 2
- Til VMTD, VMTD opbl. og VVX: Termix Booster til fjernvarmeunit
Montering
- Boosterpumpen og flowswitchen monteres under unitten; Termix Booster er 200 mm høj.
- Flowswitchen monteres lodret i koldvandsstrengen til unitten og må ikke påvirkes af flowet i en eventuel varmtvandscirkulationskreds. Skal cirkulationen eftermonteres, skal den sidde efter flowswitchen.
- Pumpen tilsluttes 230 V vekselstrøm med jord. Tilslutning af el bør foretages af en autoriseret el-installatør.
- Medfølger: Grundfos UPM3 AUTO-pumpe, Flowswitch.
Til installatøren
- Funktion: Pumpen startes af flowswitchen og fungerer som booster/trykforøger, så Termix gennemstrømsvandvarmeren får tilstrækkeligt differenstryk til at levere den normerede ydelse.
- Pumpeindstilling: Når Grundfos UPM3 AUTO bruges som boosterpumpe, angiver Gemina Termix indstillingen “Konstant kurve maks.”.
- Flowswitch: Skal monteres lodret i koldvandsstrengen til unitten og må IKKE påvirkes af flowet i en eventuel varmtvandscirkulationskreds; skal cirkulationen eftermonteres, skal den sidde efter flowswitchen.
- El: Tilsluttes 230 V vekselstrøm med jord, og el tilsluttes, så strømmen kan afbrydes under reparation. Tilslutning af el bør foretages af en autoriseret el-installatør efter gældende forskrifter og lokale standarder.
Se alle tekniske specifikationer →
Passer til
- Termix One type 1 inkl. kabinet
- Termix One type 2 inkl. kabinet
- Termix One type 3 med kappe
- Termix One type 1, fuldisoleret
Varianter
Ofte stillede spørgsmål
Hvor meget giver boosteren?
Gemina Termix oplyser, at boosterpumpen sammen med den højeffektive varmeveksler øger brugsvandsydelsen med op til 10 kW. I producentens eksempel med en 22 m stikledning (16 mm fremløb og 18 mm retur) steg brugsvandsydelsen fra 22,8 kW ved 507 l/h til 33,6 kW ved 754 l/h.
Kører pumpen hele tiden?
Nej. Flowswitchen starter kun pumpen, når der tappes varmt vand. Flowswitchen skal monteres lodret i koldvandsstrengen, og en eventuel varmtvandscirkulation skal monteres efter flowswitchen – ellers kører boosterpumpen altid.
Kan boosteren eftermonteres på en eksisterende Termix One?
Ja. Gemina Termix angiver sættet 376930.724 som Termix Booster til Termix One, og monteringsvejledningen beskriver eftermontering.
Hvilken indstilling skal pumpen have?
Gemina Termix angiver indstillingen “Konstant kurve maks.”, når Grundfos UPM3 AUTO bruges som boosterpumpe.
Dokumentation
- Produktblad Produktark Termix Booster PDF · 1,0 MB
- Installationsvejledning Monteringsvejledning Termix Booster PDF · 343 KB
Tekniske data fra producentens officielle materiale (termix.dk). Ret til ændringer forbeholdes.
