Beskrivelse

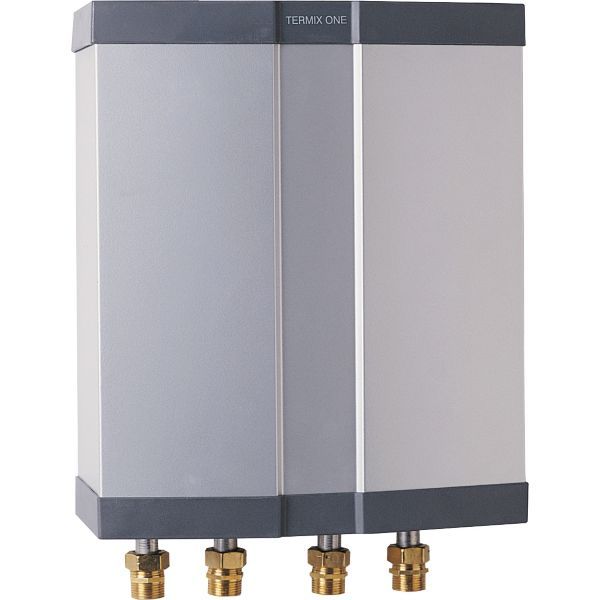

Termix One type 3 er en vandvarmer til fjernvarme med termostatisk regulering (Danfoss AVTB), der giver varmt brugsvand med kort ventetid. Ved fremløb 60 °C og differenstryk 50 kPa yder den 66,1 kW og 1.675 l/h, når brugsvandet opvarmes fra 10 til 45 °C. Denne udgave leveres med kabinet i Jacob Jensen-design.
Fordele
- Ventillukning: Den patenterede føleraccelerator får AVTB-ventilen til at lukke hurtigt efter en tapning, så veksleren ikke overophedes.
- Kort ventetid om sommeren: Termostaten holder fjernvarmevandet i stikledningen varmt, så der er kortere ventetid på varmt vand, når radiatorerne er lukkede.
- Veksler: Loddet dobbeltslags-pladeveksler i syrefast rustfrit stål (AISI 316), prøvetrykket til 30 bar.
- Garanti: Producenten giver 5 år mod tilkalkning. Reklamationen skal ifølge producenten godkendes af Gemina Termix, og en autoriseret VVS-installatør står for henvendelsen.
- Mål: Inkl. kabinet måler vandvarmeren 470 × 315 × 165 mm (h × b × d).
Passer den til dit anlæg?
Bruges til
- Produktion af varmt brugsvand fra fjernvarme med en kompakt vandvarmer med loddet pladevarmeveksler i syrefast rustfrit stål og termostatisk regulering (Danfoss AVTB).
- Boliger hvor radiatorerne er lukkede om sommeren, så kun vandvarmeren bruger fjernvarmevandet i stikledningen.
Sådan vælger du
- Denne udgave: Termix One type 3 med AVTB 20, inkl. kabinet. Ved fremløb 60 °C og 50 kPa yder den 66,1 kW / 1.675 l/h (10/45 °C).
- Mindre ydelse, samme kabinetdesign: Termix One type 1 (36,4 kW ved 35 kPa og 42,4 kW ved 50 kPa, begge 10/45 °C)
- Mindre ydelse, samme kabinetdesign: Termix One type 2 (34,3 kW ved 20 kPa, 45,5 kW ved 35 kPa og 52,3 kW ved 50 kPa, alle 10/45 °C)
- Lavt differenstryk i forsyningen: Termix Booster-pumpe til at øge brugsvandsydelsen
- Vælg type efter husstandens samtidige forbrug af varmt vand og det differenstryk, fjernvarmeværket kan levere ved huset.
- Sikkerhedsaggregat 10 bar
- Termostatstyret cirkulationssæt til Termix One
Montering
- Tilslutning: 3/4" udvendigt gevind (koldt vand / varmt vand / fjernvarme frem / fjernvarme retur). Passende fittings: Skydeventil 3/4" muffe/muffe i messing til afspærring, Kedelslange 3/4" x 300 mm muffe/muffe til varmeanlæg (teknisk vand, ikke brugsvand), Kedelslange 3/4" x 500 mm muffe/muffe til varmeanlæg (teknisk vand, ikke brugsvand).
- Installation og idriftsættelse udføres af en autoriseret VVS-installatør, og enheden skal stå i et frostfrit lokale.
- Der skal altid monteres sikkerhedsventil(er) efter de lokale forskrifter. Sikkerhedsaggregat 10 bar bestilles separat.
- GTU-trykudligneren må ifølge producenten ikke bruges på type 3 eller på anlæg med brugsvandscirkulation.
- Tilslutninger: koldt vand, varmt vand, fjernvarme frem og retur – alle ¾” RG udvendigt gevind.
- Medfølger: Kabinet (Jacob Jensen-design), Garantibevis.
- Medfølger ikke: Sikkerhedsaggregat (bestilles separat), Cirkulationssæt (tilbehør).
Til installatøren
- Ydelse (fremløb 60 °C, type 3 m/AVTB 20): ved 50 kPa differenstryk 66,1 kW / 1.675 l/h (10/45 °C, retur 21 °C) eller 59,5 kW / 1.321 l/h (10/50 °C, retur 24,8 °C).
- Arbejdstryk 16 bar, prøvetryk (veksler) 30 bar, maks. driftstemperatur 120 °C.
- Sikkerhed: enheden skal altid have sikkerhedsventil(er) efter de lokale forskrifter. GTU-trykudligner må ifølge producenten ikke bruges på type 3 eller på anlæg med brugsvandscirkulation – brug i stedet sikkerhedsaggregat.
- Installation: skal udføres af en autoriseret VVS-installatør, og enheden skal placeres i et frostfrit lokale.
- Mål uden kabinet (h×b×d): 468 × 312 × 155 mm. Mål inkl. kabinet: 470 × 315 × 165 mm.
- VA-godkendelse: VA 3.22/17703.
Ydelse (fremløb 60 °C, Termix One type 3 m/AVTB 20)
| Δp (kPa) | 10/45 °C: kW | l/h | retur °C | 10/50 °C: kW | l/h | retur °C |
|---|---|---|---|---|---|---|
| 50 | 66,1 | 1.675 | 21 | 59,5 | 1.321 | 24,8 |
Δp = differenstryk over vandvarmeren. Data fra producentens produktark.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Gemina Termix sikkerhedsaggregat til 20649 kr. inkl. moms+
Gemina Termix cirkulationssæt til One1.361 kr. inkl. moms+
Gemina Termix One Booster pumpe3.392 kr. inkl. moms+
Pettinaroli skydeventil, muffe i begge ender, messing, 3/4'' (175GLO-006)100 kr. inkl. moms+
Neoperl kedelslange 3/4'' x 300 mm, omløber/omløber, til koldt/varmt teknisk vand (36610103001)157 kr. inkl. moms+
Neoperl kedelslange 3/4'' x 500 mm, omløber/omløber, til koldt/varmt teknisk vand (36610105001)260 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad er forskellen på type 1, 2 og 3?
Ydelsen. Ved fremløb 60 °C, 50 kPa og brugsvand 10/45 °C yder type 1 42,4 kW, type 2 52,3 kW og type 3 66,1 kW. Type 1 og 2 har samme mål, mens type 3 er 470 mm høj inkl. kabinet.
Kan type 3 bruges med GTU trykudligner?
Nej. Ifølge producenten må GTU ikke bruges på type 3 eller på anlæg med brugsvandscirkulation. Producenten har i stedet en type 3-udgave med sikkerhedsventil.
Hvorfor kommer det varme vand hurtigt?
Termostaten holder stikledningen varm ved at åbne lidt for fjernvarmevandet, også om sommeren, når radiatorerne er lukkede. Derfor er der kort ventetid, og der spildes mindre vand.
Hvor meget plads kræver den?
Inkl. kabinet måler den 470 mm i højden, 315 mm i bredden og 165 mm i dybden.
Findes type 3 med fuldisolering?
Nej. Producenten laver kun Termix One med fuldisolering i type 1 og type 2. Type 3 leveres med kabinet i Jacob Jensen-design.
Dokumentation
- Produktblad Produktark Termix One PDF · 822 KB
- Produktblad Produktark Termix One fuldisoleret PDF · 932 KB
- Installationsvejledning installation og idriftsættelse PDF · 3,3 MB
Tekniske data fra producentens officielle materiale (termix.dk). Ret til ændringer forbeholdes.
