Beskrivelse

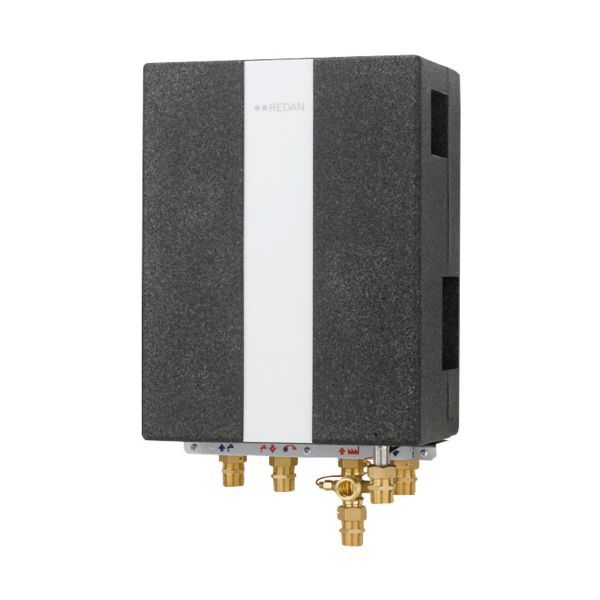

Danfoss Redan Akva Lux II TDv er en fuldisoleret, komplet unit for varmt vand og varme til direkte fjernvarmeanlæg. Denne udgave har pladevarmeveksler type XB 06H-1 26 og AVE trykudligner, der optager vandudvidelsen i veksleren, så der ikke skal etableres afløb for en sikkerhedsventil. Producentens ydelseseksempel for veksleren er 41,0 kW varmt brugsvand (10/45 °C) ved 60 °C fjernvarmefremløb, svarende til 16,83 liter i minuttet. Alle tilslutninger er 3/4″ udvendigt gevind (RG-nippel) – dog 1/2″ på cirkulation. Danfoss Redan angiver unitten til store enfamilieboliger, til den store familie med ekstraordinært varmtvandsbehov og til mindre ejendomme med 2–4 lejligheder, og den er velegnet til skaktinstallationer i etagebyggeri.
Fordele
- Kold veksler i tomgang: Ophører tapningen af varmt vand, lukker brugsvandsregulatoren PTC2+P straks for fjernvarmen, så tomgangstab og tilkalkning af veksleren undgås.
- Varmt vand uden lang ventetid: Unitten leveres med by-pass-termostat, så der ved tapning straks produceres varmt vand ved unitten.
- Ingen afløb til sikkerhedsventil: Trykudligneren optager vandudvidelsen i veksleren, og Danfoss Redan oplyser, at der derfor ikke skal etableres afløb for sikkerhedsventilen.
- Rustfrit og afzinkningsbestandigt: Rør og vekslere er af rustfrit stål, og komponenterne for brugsvand er primært af afzinkningsbestandig messing.
- Montage og service: Alle rør ligger i rørbærerafstand fra væggen, og samlingerne er med omløbere.
- Forberedt til: Lavtemperatur-fjernvarme og sammenbygning med Danfoss Redan fordelerrør under unitten.
Passer den til dit anlæg?
Bruges til
- Komplet unit til både varme og varmt vand på direkte fjernvarmeanlæg. Danfoss Redan angiver den til store enfamilieboliger, til den store familie med ekstraordinært varmtvandsbehov og til mindre ejendomme med 2–4 lejligheder.
- Skaktinstallationer i etagebyggeri; unitten er forberedt for sammenbygning med Danfoss Redan fordelerrør påbygget under unitten til anlæg med skjulte rørinstallationer.
- Opvarmning af vand. Danfoss Redan oplyser, at unitten alene er beregnet til opvarmning af vand og ikke må bruges til andre medier.
Sådan vælger du
- Denne variant: brugsvandsveksler XB 06H-1 26 med AVE trykudligner – op til 41,0 kW ved 60 °C fjernvarmefremløb.
- Større brugsvandsydelse: Akva Lux II TDv XB 06H-1 40 med AVE
- Units med AVE kan IKKE bruges på anlæg med brugsvandscirkulation. Er der cirkulation i husinstallationen, skal AVE afmonteres, og der tilkøbes cirkulationssæt og sikkerhedssæt til koldtvandstilgangen.
- Sikkerhedssæt til montage under unitten
- Cirkulationssæt
Montering
- Tilslutning: 3/4" udvendigt gevind (RG nippel) (koldt vand / varmt vand / fjernvarme frem / fjernvarme retur / anlæg frem / anlæg retur); 1/2" udvendigt gevind (RG nippel) (cirkulation). Passende fittings: Skydeventil 3/4" muffe/muffe i messing til afspærring, Kedelslange 3/4" x 300 mm muffe/muffe til varmeanlæg (teknisk vand, ikke brugsvand), Kedelslange 3/4" x 500 mm muffe/muffe til varmeanlæg (teknisk vand, ikke brugsvand).
- Installation, idriftsættelse og vedligeholdelse skal udføres af kvalificeret og autoriseret personale – både VVS og el.
- Unitten fastgøres på væg. Koldt vand, varmt vand, fjernvarme frem/retur og anlæg frem/retur er 3/4″ udvendigt gevind (RG-nippel); cirkulation er 1/2″ udvendigt gevind (RG-nippel).
- Unitten tilsluttes i et frostfrit lokale, hvor temperaturen ikke overstiger 50 °C og den relative luftfugtighed ikke er højere end 80 %. Den må ikke tildækkes, indmures eller på anden vis blokeres for adgang.
- Der skal altid kunne afbrydes for alle energikilder til unitten, og unitten/installationen skal være tilsluttet en elektrisk udligningsforbindelse (potentialeudligning).
- Alle rør ligger i rørbærerafstand fra væggen, og samling med omløbere gør unitten nem at servicere. Husk altid efterspænding.
- Cirkulationssæt og sikkerhedssæt kan tilkøbes som ekstraudstyr.
- Medfølger: Pladevarmeveksler til brugsvand, type XB 06H-1 26, Brugsvandsregulator Danfoss PTC2+P, FJVR-termostat til by-pass/cirkulationstemperatur, TD-regulator og snavssamler, Kontraventil på koldtvandstilgangen, AVE trykudligner, Fuld isolering i polypropylen (EPP).
- Medfølger ikke: Cirkulationssæt til eftermontage (ekstraudstyr), Sikkerhedssæt til montage under unitten (ekstraudstyr), Hvid kappe (efterbestilles).
Til installatøren
- Varmekilde: Danfoss Redan oplyser, at unitten som udgangspunkt er beregnet til tilkobling af fjernvarme, og at alternative energikilder kan anvendes i det omfang, driftsbetingelserne til enhver tid er sammenlignelige med fjernvarme.
- TD-regulator (AVPL): reducerer det høje, svingende tryk på fjernvarmenettet til et konstant drivtryk over unitten. Forindstillet til 0,1 bar fra fabrikken; differenstrykket ændres med en unbraconøgle NV3, hvor en omgang svarer til 0,01 bar.
- Brugsvandstemperatur (PTC2+P): håndtaget drejes først med uret til stop og derefter mod uret, til temperaturen ud af hanen er ca. 48 °C under normal tapning (7–8 liter pr. minut). Temperaturen bør aldrig overstige 55 °C for at undgå tilkalkning af unitten.
- By-pass-termostat (FJVR): vejledende skalaindstilling pos. 2 ≈ 30 °C, 3 ≈ 40 °C, 4 ≈ 45 °C. Danfoss Redan anbefaler pos. 3; ved lang ventetid (over 20 sekunder) på det varme vand kan det være nødvendigt at stille højere end 3.
- Brugsvandscirkulation: units med AVE trykudligner må IKKE bruges på anlæg med cirkulation. Er der cirkulation i husinstallationen, SKAL AVE afmonteres inden cirkulationskobling, og der tilkøbes cirkulationssæt og sikkerhedssæt til koldtvandstilgangen. På anlæg med cirkulation fungerer FJVR-termostaten som cirkulationstermostat, og temperaturen indstilles uafhængigt af varmtvandstemperaturen – Danfoss Redan anbefaler pos. 3-4.
- Cirkulationsrør: der skal altid monteres pumpe og kontraventil på cirkulationsrøret med flowretning ind mod unitten. Bruges en urstyret pumpe, anbefaler Danfoss Redan at indstille cirkulationsvandtemperaturen til ca. 35 °C. Stoppes cirkulationspumpen uden for unitten længerevarende, anbefaler Danfoss Redan at lukke by-pass-termostaten i samme tidsrum.
- Kontraventil: på visse typer anlæg er kontraventilen kontrollerbar via en luftskrue, så funktionen kan kontrolleres uden at afmontere den.
- Plombering og garanti: regulatoren er indstillet fra fabrik og plomberet med et rødt klistermærke, som ikke må brydes – garantien bortfalder, hvis plomberingen brydes. Danfoss Redan oplyser også, at indgreb på de indbyggede komponenter og brug af andre pakningstyper end de medleverede får garantien til at bortfalde.
- Opbevaring: før installation skal unitten opbevares tørt, med relativ luftfugtighed maks. 80 % og opbevaringstemperatur 5–70 °C.
- Vandkvalitet: Danfoss Redan oplyser, at risikoen for korrosion stiger betragteligt, hvis det anbefalede tilladte kloridindhold overskrides, og at pH-værdi, klorider og gasser har afgørende betydning for kalkafsætning og vandets aggressivitet.
- Advarsel om højt tryk og høj temperatur: den maksimale fremløbstemperatur i fjernvarmenettet kan være op til 120 °C og driftstrykket op til 16 bar, hvilket kan medføre skoldningsrisiko både ved berøring og ved udstrømning af mediet. Ved overskridelse af unittens konstruktionsdata og driftsparametre for tryk og temperatur er der betydelig risiko for ting- og personskade.
- Varme overflader: dele af unitten kan være meget varme og kan forårsage forbrændinger.
Varmt vand, ydelseseksempler ved 10/45 °C – Akva Lux II TDv XB 06H-1 26
| Fjernvarme frem °C | Ydelse kW | Fjernvarme retur °C | Tryktab primær bar | Tappemængde l/min | Flow primær l/h |
|---|---|---|---|---|---|
| 55 | 32,3 | 22,5 | 0,28 | 13,16 | 850 |
| 60 | 32,3 | 20,1 | 0,19 | 13,16 | 700 |
| 60 | 41,0 | 20,3 | 0,30 | 16,83 | 890 |
Frem/retur er fjernvarmesidens (primær) temperatur ved brugsvand 10/45 °C. Tryktab er totalværdier inkl. rør, veksler og ventiler. Danfoss Redan oplyser, at ydelsen 32,3 kW er regnet på en gennemsnitsværdi: en lejlighed med 3 værelser og 2,7 beboere.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss Redan sikkerhedssæt 10 bar til montage under vandvarmer (145H3001)1.264 kr. inkl. moms+
Pettinaroli skydeventil, muffe i begge ender, messing, 3/4'' (175GLO-006)100 kr. inkl. moms+
Neoperl kedelslange 3/4'' x 300 mm, omløber/omløber, til koldt/varmt teknisk vand (36610103001)157 kr. inkl. moms+
Neoperl kedelslange 3/4'' x 500 mm, omløber/omløber, til koldt/varmt teknisk vand (36610105001)260 kr. inkl. moms+
Ofte stillede spørgsmål
Kan unitten bruges med brugsvandscirkulation?
Ikke med AVE monteret. Danfoss Redan oplyser, at AVE trykudligneren SKAL afmonteres inden cirkulationskobling, og at der så tilkøbes cirkulationssæt og sikkerhedssæt til koldtvandstilgangen.
Hvor mange boliger kan den forsyne?
Danfoss Redan angiver, at Akva Lux II TDv kan forsyne 1–4 boliger, og at den er velegnet til store enfamilieboliger og til mindre ejendomme med 2–4 lejligheder.
Hvor meget varmt vand kan jeg tappe?
Producentens ydelseseksempel for XB 06H-1 26 er 16,83 liter i minuttet ved 60 °C fjernvarmefremløb og 13,16 liter i minuttet ved 55 °C fremløb – i begge tilfælde med brugsvand fra 10 til 45 °C.
Kan den leveres med kappe?
Ja. Danfoss Redan oplyser en hvid kappe til efterbestilling (H 410 × B 310 × D 210 mm); med kappe måler unitten 520 × 310 × 210 mm.
Hvor varmt bliver det varme vand?
Reguleringshåndtaget indstilles, til temperaturen ud af hanen er ca. 48 °C under normal tapning. Temperaturen bør aldrig overstige 55 °C, da det giver tilkalkning af unitten.
Hvad gør TD-regulatoren?
Den reducerer det høje, svingende tryk på fjernvarmenettet til et konstant drivtryk over unitten. Den er forindstillet til 0,1 bar fra fabrikken og kan efterjusteres med en unbraconøgle.
