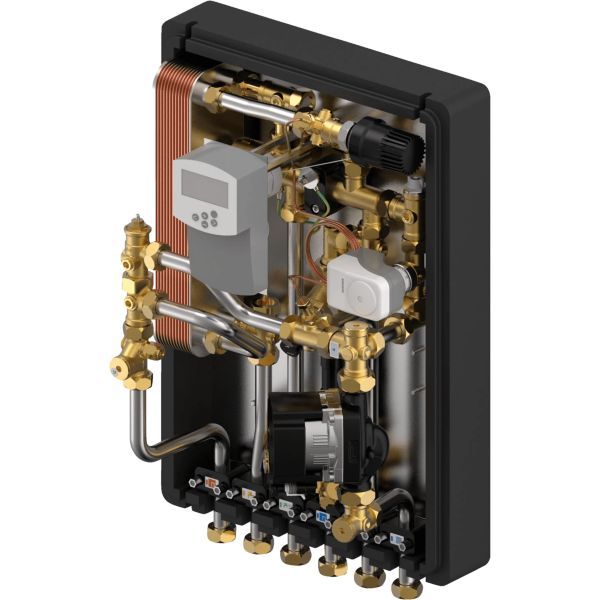

Uponor Combi Port UFH X-157 Fjernvarme unit, INS, 19 L/MIN

14.966 kr. inkl. moms

Kompakt, fuldisoleret fjernvarmeunit til direkte fjernvarmeanlæg. Den laver varmt brugsvand og styrer samtidig gulvvarmen efter udetemperaturen.

  • Tappekapacitet: 19 l/min varmt brugsvand (ved 1,00–1,20 bar tryktab)
  • Gulvvarmeshunt: Egen pumpe og aktuator, styret af Uponor Smatrix Move med medfølgende udeføler
  • Klar til varmemåler: Pasrør til måler medfølger
  • Passer til: Lejligheder, rækkehuse og ifølge Uponor de fleste parcelhuse

Levering 1–3 hverdage

Varenummer (SKU): 375602341 Kategori:

Beskrivelse

Uponor Combi Port INS UFH X-157 19 er en kompakt, fuldisoleret fjernvarmeunit til direkte anlæg med brugsvandsveksler og en sekundær gulvvarmeshunt med vejrkompensering. Shunten har indbygget pumpe og aktuator og styres af Uponor Smatrix Move, som leveres med udeføler. Unitten passer til lejligheder, rækkehuse og ifølge Uponor de fleste parcelhuse.

Fordele

  • Vejrkompensering: Smatrix Move justerer gulvvarmens temperatur efter udetemperaturen.
  • Varmtvandsproduktion: Produktionen af varmt vand reguleres proportionalt i forhold til den mængde varmt vand, der tappes.
  • Standby-hygiejne: En termosifon forbedrer ifølge Uponor hygiejnen ved at undgå opvarmning af veksleren.
  • Trykregulering: Unitten har en differenstrykregulator på den primære varmeside.
  • Trykudligner: Unitten leveres som standard med trykudligner på koldt vand.
  • Installation: Unitten leveres komplet monteret og tryktestet.

Passer den til dit anlæg?

Bruges til

  • Direkte fjernvarmeanlæg i lejligheder og rækkehuse; Uponor skriver, at unitten også kan bruges i de fleste parcelhuse.
  • Denne udgave har brugsvandsveksler og gulvvarmeshunt med indbygget pumpe og vejrkompensering (Uponor Smatrix Move inkl. udeføler).
  • Boligbyggerier med andre varmekilder, hvor der ønskes en decentral løsning til varmt brugsvand.

Sådan vælger du

Montering

  • Installationen skal udføres af en autoriseret installatør efter de lokale bestemmelser; elarbejde bag 230 V-afskærmninger af en autoriseret elektriker.
  • Unitten monteres lodret i et tørt og frostfrit rum og skal altid være let tilgængelig.
  • Der er mulighed for at montere varmemåler i alle modeller (pasrør 3/4″ × 110 mm).
  • Kugleventilsæt med 4 eller 6 kugleventiler fås som ekstraudstyr til installationen.
  • Unitten leveres som standard med trykudligner på koldt vand og med termostatisk bypassventil samt udluftnings- og aftapningsventil.
  • Medfølger: udeføler (til Smatrix Move), trykudligner på koldt vand, pasrør til varmemåler 3/4″ × 110 mm, pasrør til vandmåler 3/4″ × 110 mm, termostatisk bypassventil, udluftnings- og aftapningsventil.
  • Medfølger ikke: varmemåler, kugleventilsæt.
Til installatøren
  • Reguleringsform: Proportional mængderegulering (PM-ventil, DVGW-certificeret, tredobbelt tætning) af det varme brugsvand.
  • Driftsgrænser: Maks. driftstryk PN10 på både opvarmning og brugsvand; driftstemperatur 5–85 °C (kortvarigt 90 °C); maks. differenstryk primær 2,5 bar; min. tryk brugsvand 2,0 bar.
  • Temperaturbegrænser: Termostatisk temperaturbegrænser (TL) på skalaen 35–70 °C; fra fabrikken er den begrænset til 60 °C (trin 6).
  • Materialer: Rørmateriale rustfrit stål 1.4401; fittingmateriale brugsvand CW617N, opvarmning CW617N/CW614N; brugsvandsveksler loddet pladevarmeveksler i rustfrit stål, kobberloddet.
  • Filter: Si 0,5 mm på koldt vand og si/snavssamler 0,5 mm på den primære varmeforsyning (fremløb og retur).
  • Signaler: Zoneventil i sekundær opvarmning til 230 V-aktuator; forberedt til potentialudligning.
  • Montagekrav: Monteres lodret i et tørt, frostfrit rum med let tilgængelighed; kugleventilsæt (4 eller 6 ventiler) til tilslutning fås som ekstraudstyr.
  • Tryktab brugsvandsside: Uponor angiver 1,00–1,20 bar ved en tappekapacitet på 19 l/min, inkl. kugleventil. Tryktab i en varmemåler (Qn 1,5) på ca. 0,05 bar og i øvrige interne/eksterne komponenter skal lægges til.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan indstilles temperaturen på det varme vand?
Med den termostatiske temperaturbegrænser (TL). Skalaen går fra 35 til 70 °C, og fra fabrikken sidder der en stift, som begrænser indstillingen til 60 °C (trin 6).

Kan der monteres varmemåler?
Ja. Der er et pasrør på 3/4″ × 110 mm. Ifølge vejledningen skal måleren være Qn 1,5 med 110 mm byggelængde og 3/4″ udvendigt gevind.

Hvad er forskellen på UFH X-157 og UFH HA?
UFH X-157 styrer gulvvarmen med Smatrix Move og udeføler (vejrkompensering). UFH HA har en termostatstyret shunt, hvor temperaturen indstilles manuelt mellem 20 og 50 °C.

Dokumentation

Tekniske data fra producentens officielle materiale (www.uponor.com). Ret til ændringer forbeholdes.

Specifikationer

TypeFjernvarmeunit, direkte anlæg, med vejrkompenseret gulvvarmeshunt
ModelUponor Combi Port E-INS UFH / INS UFH X-157 19
Producentens varenr.1121435
FunktionVarmt brugsvand + gulvvarmekreds via shunt
Styring gulvvarmeUponor Smatrix Move med udeføler, aktuator
Regulering brugsvandProportional mængderegulering (PM-ventil, DVGW-certificeret, tredobbelt tætning)
BrugsvandsvekslerLoddet pladevarmeveksler i rustfrit stål, kobberloddet
Tappekapacitet, varmt brugsvand19 l/min (brugsvandsveksler 228H, 40 plader)
TrykudlignerMonteret som standard på koldt vand
Maks. driftstrykPN10 (opvarmning og brugsvand)
Driftstemperatur5–85 °C (kortvarigt 90 °C)
Maks. differenstryk primær2,5 bar
Min. tryk brugsvand2,0 bar
Si/snavssamler0,5 mm på koldt vand og på primær varmeforsyning
RørmaterialeRustfrit stål 1.4401
FittingmaterialeBrugsvand CW617N, opvarmning CW617N/CW614N
Pasrør til varmemåler3/4" × 110 mm
NettovægtCa. 16 kg
Mærke
Varenummer375602341
EAN6414905642946
