Beskrivelse

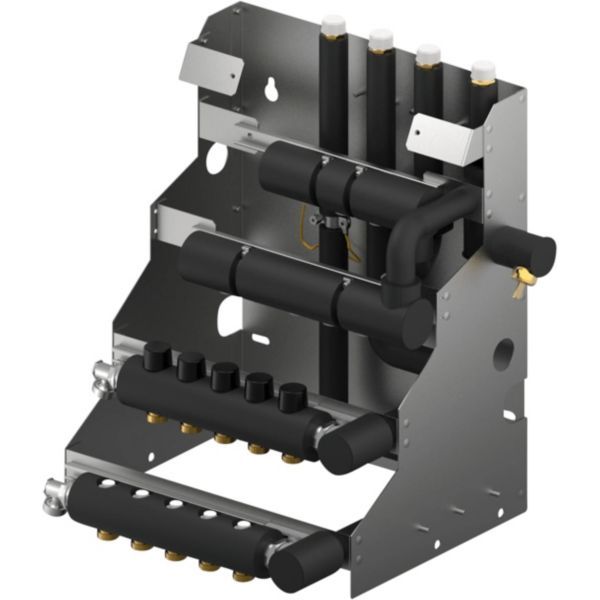

Uponor Comfort Port TW INS 10x10x7 er et færdigt bundmodul, der samler rørføringen under en Uponor Combi Port INS-fjernvarmeunit. Modulet har gulvvarmefordeler i rustfrit stål (Vario S) med 10 kredse og 3/4″ Eurokonus-tilslutning, og Aqua PLUS-fordelerrør til brugsvand med 10 koldtvands- og 7 varmtvandsafgreninger. Det måler 716 × 570 × 424 mm (B × H × D) og er kompakt nok til montage i et skab eller en skakt.
Fordele
- Samlet løsning: gulvvarme- og brugsvandsfordeling i én færdig ramme under fjernvarmeuniten.
- Indregulering: Vario S-gulvvarmefordeleren har stilleskrue, afspærringsventil og ventiler til påfyldning og aftapning.
- Valgfri adapter: brugsvandsfordelerne har bajonetfatning, så du vælger adapteren efter den rørtype, du bruger.
- Isolering: rør og fordelerrør leveres isolerede iht. DS-452, med respektafstand mellem fordelerrørene, så isolerede gulvvarmerør kan føres forbi.
- Klar til styring: forberedt til Uponor Smatrix kontrolsystem med beslag til kontrolenheden.
Passer den til dit anlæg?
Bruges til
- Bundmodul under en Uponor Combi Port INS-fjernvarmeunit: samler rørføringen i én enhed sammen med den varmeproducerende enhed i boligen.
- Kompakt installation, som typisk kan placeres i et skab eller en skakt – på væg eller fritstående med bensæt.
- Boliger med gulvvarme: gulvvarmefordeleren (Vario S i rustfrit stål) har afspærringsventil og stilleskrue til hydraulisk indregulering samt påfyld/aftap.
Sådan vælger du
- Denne variant: Comfort Port TW INS 10x10x7 – 10 gulvvarmekredse, 10 afgange koldt vand (CW) og 7 afgange varmt vand (HW).
- Vælg efter antal gulvvarmekredse og antal afgange til koldt og varmt brugsvand i boligen.
- Færre kredse: Comfort Port TW INS 8x9x6 (8 kredse, CW 9, HW 6)
- Unit ovenpå: Combi Port INS UFH HA
- Ventilsæt 4X til Combi Port INS
- Uindregulerede gulvvarmekredse giver ujævn varme: korte kredse får for meget vand, mens lange kredse bliver for kolde.
Montering
- Tilslutning: 3/4" nippel (koldvandsforsyning til unit). Passende fittings: Klemringsfitting G 3/4" Euroconus til PEX-rør 16 x 2 mm, Klemringsfitting G 3/4" Euroconus til PEX-rør 20 x 2 mm, Klemringsfitting G 3/4" Euroconus til alupex-rør 16 x 2 mm, Klemringsfitting G 3/4" Euroconus til alupex-rør 20 x 2 mm.
- Gulvvarmekoblinger (3/4″ Eurokonus) og Aqua PLUS-adaptere til brugsvandet medfølger ikke og vælges efter den ønskede rørtype.
- Bensæt bruges, hvis modulet skal stå frit; ventilsæt, afstandsstykker og rørsæt fås som tilbehør.
- Varmekredsene skal indreguleres på vandsiden, så der sikres tilstrækkelig hydraulisk funktion i de enkelte kredse.
- Bundmodulet har tilslutning for potentialudligning (stel) og nøglehus til ophæng.
- Medfølger: Gulvvarmefordeler (Vario S), Brugsvandsfordelere (Aqua PLUS), Ramme med isolering.
- Medfølger ikke: Aqua PLUS-adaptere, Eurokonus-koblinger til gulvvarme.
Til installatøren
- Ophæng: bundmodulet har nøglehus til ophæng på væg, eller det kan stå frit med bensæt (tilbehør).
- Koldtvandsforsyning: integreret 3/4″ afgrening til fjernvarmeunitens koldtvandsforsyning, og fjernvarmeuniten tilsluttes med 3/4″ omløbere.
- Adaptervalg: Q&E 12, 15, 16, 18 og 20 mm; Press MLC/PEX 16–20 mm; FPL-x 1/2″ gevind til kompressionskobling; slutmuffe til afpropning; ekstra afgrening 1/2″ og 3/4″.
- Indregulering: gulvvarmekredsene skal indreguleres på vandsiden med stilleskruen på Vario S-fordeleren.
- Potentialudligning: bundmodulet har tilslutning for potentialudligning (stel).
- Varianter: Uponor oplyser, at INS-udgaven fås med op til 10 gulvvarmekredse, og at Comfort Port TW kan fås i andre konfigurationer på forespørgsel.
Se alle tekniske specifikationer →
Passer til
- Uponor Combi Port RC HA fjernvarmeunit, INS
- Uponor Combi Port UFH HA fjernvarmeunit, INS
- Uponor Combi Port UFH X fjernvarmeunit, INS
Varianter
Tilbehør
Uponor Combi Port ventilsæt Sæt a 4 stk.442 kr. inkl. moms+
Danfoss Klemringfittings til pex, G 3/4A, Ø 16 x 2 mm, 013G415682 kr. inkl. moms+
Danfoss Klemringsfittings Pex 3/4 Ø20-2,0mm 013g4160, 013G416082 kr. inkl. moms+
Danfoss Klemringfittings Al Ø16-2,0mm 3/4 013g4186, 013G418668 kr. inkl. moms+
Danfoss Klemringfittings til alu pex, G 3/4A, Ø 20 x 2 mm, 013G4190106 kr. inkl. moms+
Ofte stillede spørgsmål
Medfølger adaptere til brugsvandsrørene?
Nej. Aqua PLUS-adaptere og Eurokonus-koblinger til gulvvarmen medfølger ikke. Brugsvandsfordelerne har bajonetfatning, så du vælger PPM-adapter efter den ønskede rørtype.
Kan bundmodulet stå frit?
Ja. Det er en kompakt model til vægmontage eller fritstående med et bensæt, som er tilbehør.
Kan jeg bruge Smatrix-styring?
Ja. Bundmodulet er forberedt til Uponor Smatrix kontrolsystem med beslag til kontrolenheden.
Hvilke rørtyper passer til brugsvandsfordeleren?
Bajonetfatningen tager adaptere til Q&E 12, 15, 16, 18 og 20 mm, Press MLC/PEX 16–20 mm eller FPL-x 1/2″ gevind.
Hvor meget plads kræver det?
Modulet måler 716 × 570 × 424 mm (B × H × D) og vejer 17 kg.
Dokumentation
Tekniske data fra producentens officielle materiale (www.uponor.com). Ret til ændringer forbeholdes.
